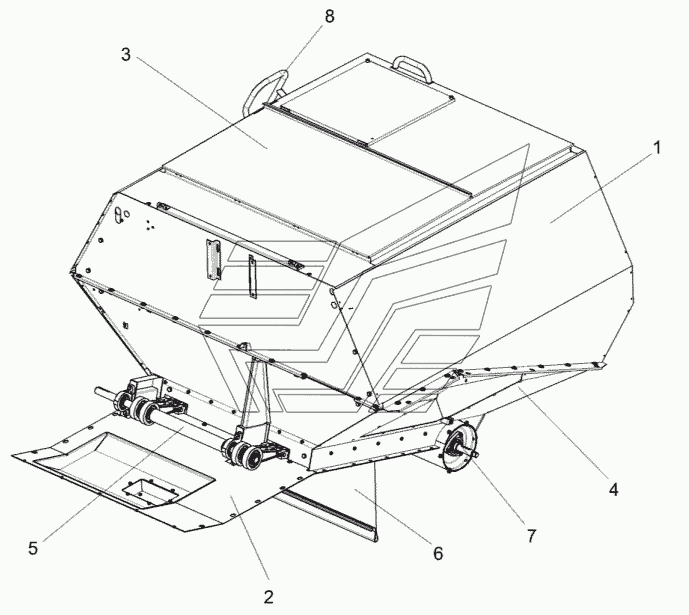

Бункер КЗК-812C-0229000-01 (лист 1) КЗС-812С. Каталог 2014г.

Раскосы КЗК 0216200Б и КЗК 0216200Б-01 КЗС-812С Бункер КЗК-812C-0229000-01 (лист 2) КЗС-812С

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Бункер

Заводской номер: КЗК-812С-0229000-01 Количество на модель: 1
КЗК-812С-0229000-01
1
1

Номер детали на чертеже:

1

Проставка

Заводской номер: КЗК-812-0229050-01 Количество на модель: 1
КЗК-812-0229050-01
1
2

Номер детали на чертеже:

2

Настил

Заводской номер: КЗК-8А-2-0100080 Количество на модель: 1
КЗК-8А-2-0100080
1
3

Номер детали на чертеже:

3

Крыша бункера

Заводской номер: КЗК-7-0204000 Количество на модель: 1
КЗК-7-0204000
1
4

Номер детали на чертеже:

4

Основание

Заводской номер: КЗК-7-0229010 Количество на модель: 1
КЗК-7-0229010
1
5

Номер детали на чертеже:

5

Установка вибродна

Заводской номер: КЗК-7-0226000 Количество на модель: 1
КЗК-7-0226000
1
6

Номер детали на чертеже:

6

Фартук

Заводской номер: КЗК0100380Б Количество на модель: 1
КЗК0100380Б
1
7

Номер детали на чертеже:

7

Шнек

Заводской номер: КЗК0206030Б Количество на модель: 1
КЗК0206030Б
1
8

Номер детали на чертеже:

8

Поручень

Заводской номер: КЗК-7-0203170 Количество на модель: 1
КЗК-7-0203170
1
