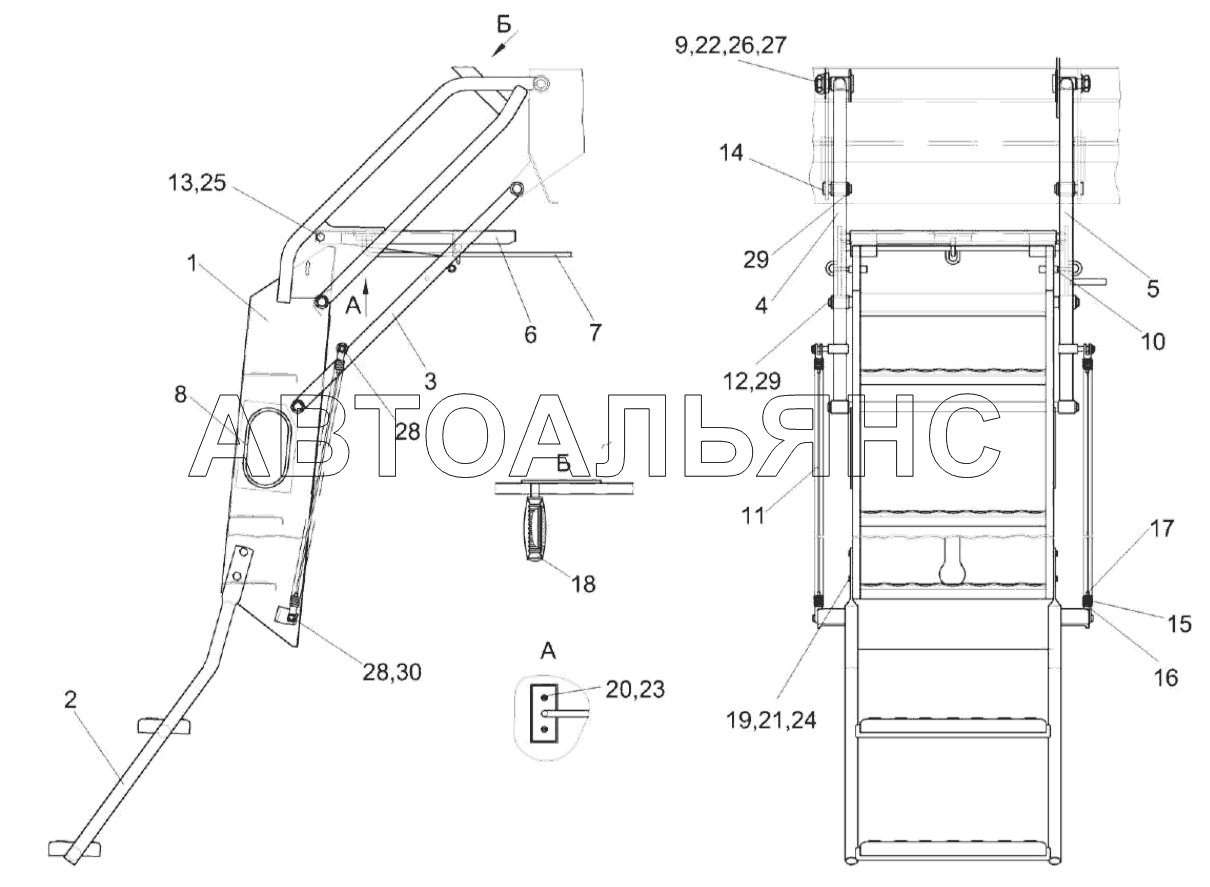

Установка трапа КЗК-7-0117000 KЗС-812 (ПАЛЕССЕ GS812). Каталог 2021г.

Крыша КЗК-8А-2-0124000 KЗС-812 (ПАЛЕССЕ GS812) Механизм фиксации трапа КЗС 0117100 KЗС-812 (ПАЛЕССЕ GS812)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка трапа

Заводской номер: КЗК-7-0117000 Количество на модель: 1
КЗК-7-0117000
1

Номер детали на чертеже:

Трап

Заводской номер: КЗК-7-0117100 Количество на модель: 1
КЗК-7-0117100
1

Номер детали на чертеже:

Пружина

Заводской номер: КЗС 0117080А Количество на модель: 2
КЗС 0117080А
2
1

Номер детали на чертеже:

1

Лестница

Заводской номер: КЗК-7-0117010 Количество на модель: 1
КЗК-7-0117010
1
2

Номер детали на чертеже:

2

Подножка

Заводской номер: КЗК-7-0117030 Количество на модель: 1
КЗК-7-0117030
1
3

Номер детали на чертеже:

3

Рамка

Заводской номер: КЗК-7-0117040 Количество на модель: 1
КЗК-7-0117040
1
4

Номер детали на чертеже:

4

Поручень левый

Заводской номер: КЗК-7-0117060 Количество на модель: 1
КЗК-7-0117060
1
5

Номер детали на чертеже:

5

Поручень правый

Заводской номер: КЗК-7-0117070 Количество на модель: 1
КЗК-7-0117070
1
6

Номер детали на чертеже:

6

Площадка

Заводской номер: КЗС 0117040 Количество на модель: 1
КЗС 0117040
1
7

Номер детали на чертеже:

7

Опора

Заводской номер: КЗС 0117050 Количество на модель: 1
КЗС 0117050
1
8

Номер детали на чертеже:

8

Уплотнение

Заводской номер: КЗК-7-0117001 Количество на модель: 2
КЗК-7-0117001
2
9

Номер детали на чертеже:

9

Ось

Заводской номер: КЗК-7-0117602 Количество на модель: 2
КЗК-7-0117602
2
10

Номер детали на чертеже:

10

Втулка

Заводской номер: КЗК 0117001 Количество на модель: 2
КЗК 0117001
2
11

Номер детали на чертеже:

11

Тросик

Заводской номер: КЗС 0117001 Количество на модель: 1
КЗС 0117001
1
12

Номер детали на чертеже:

12

Ось

Заводской номер: КЗС 0117606А Количество на модель: 2
КЗС 0117606А
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: КЗС 0117607 Количество на модель: 2
КЗС 0117607
2
14

Номер детали на чертеже:

14

Палец

Заводской номер: КЗС 0117608А Количество на модель: 2
КЗС 0117608А
2
15

Номер детали на чертеже:

15

Пружина

Заводской номер: КЗС 0117611Б Количество на модель: 1
КЗС 0117611Б
1
16

Номер детали на чертеже:

16

Пробка

Заводской номер: КЗС 0117614А Количество на модель: 2
КЗС 0117614А
2
17

Номер детали на чертеже:

17

Трубка

Заводской номер: КЗС 0117811 Количество на модель: 2
КЗС 0117811
2
18

Номер детали на чертеже:

18

Рукоятка руля левая А, ОН 2307-017-69

Заводской номер: 3.115-34120 Количество на модель: 1
3.115-34120
1
19

Номер детали на чертеже:

19

Болт М10-6ех20-7796

Заводской номер: Болт М10-6ех20-7796 Количество на модель: 4
Болт М10-6ех20-7796
4
20

Номер детали на чертеже:

20

Винт В.М6-6ех12-17473

Заводской номер: Винт В.М6-6ех12-17473 Количество на модель: 2
Винт В.М6-6ех12-17473
2
21

Номер детали на чертеже:

21

Гайка М10-6G-5915

Заводской номер: Гайка М10-6G-5915 Количество на модель: 4
Гайка М10-6G-5915
4
22

Номер детали на чертеже:

22

Гайка

Заводской номер: Гайка М18-6G-2526 Количество на модель: 2
Гайка М18-6G-2526
2
23

Номер детали на чертеже:

23

Шайба 6Т 65Г-6402

Заводской номер: Шайба 6Т 65Г-6402 Количество на модель: 2
Шайба 6Т 65Г-6402
2
24

Номер детали на чертеже:

24

Шайба 10Т 65Г-6402

Заводской номер: Шайба 10Т 65Г-6402 Количество на модель: 4
Шайба 10Т 65Г-6402
4
25

Номер детали на чертеже:

25

Шайба 12Т 65Г-6402

Заводской номер: Шайба 12Т 65Г-6402 Количество на модель: 2
Шайба 12Т 65Г-6402
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: Шайба 18 65Г-6402 Количество на модель: 2
Шайба 18 65Г-6402
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: Шайба C.18.01-11371 Количество на модель: 2
Шайба C.18.01-11371
2
28

Номер детали на чертеже:

28

Шплинт 3,2х20-397

Заводской номер: Шплинт 3,2х20-397 Количество на модель: 4
Шплинт 3,2х20-397
4
29

Номер детали на чертеже:

29

Кольцо

Заводской номер: Кольцо В16-13942 Количество на модель: 2
Кольцо В16-13942
2
30

Номер детали на чертеже:

30

Ось

Заводской номер: Ось 6-10 b12x32-9650 Количество на модель: 2
Ось 6-10 b12x32-9650
2
