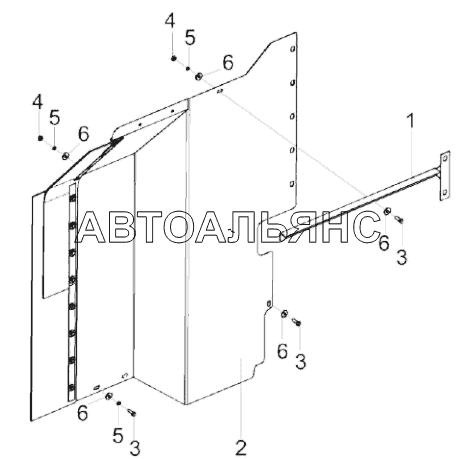

Установка щитка КЗК-8-0100200 KЗС-812. Каталог 2021г.

Рычаг КЗК 0100590 KЗС-812 Шасси КЗК-8А-0111000-01 (лист 1) KЗС-812

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка щитка

Заводской номер: КЗК-8-0100200 Количество на модель: 1
КЗК-8-0100200
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-8-0100270 Количество на модель: 1
КЗК-8-0100270
1
2

Номер детали на чертеже:

2

Щиток в сборе

Заводской номер: КЗК-8-0100320А Количество на модель: 1
КЗК-8-0100320А
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: Болт М8-6eХ20 - 7796 Количество на модель: 6
Болт М8-6eХ20 - 7796
6
4

Номер детали на чертеже:

4

Гайка М8-6G - 5915

Заводской номер: Гайка М8-6G - 5915 Количество на модель: 4
Гайка М8-6G - 5915
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: Шайба 8 65Г - 6402 Количество на модель: 6
Шайба 8 65Г - 6402
6
6

Номер детали на чертеже:

6

Шайба

Заводской номер: Шайба С 8.01 - 6958 Количество на модель: 10
Шайба С 8.01 - 6958
10
