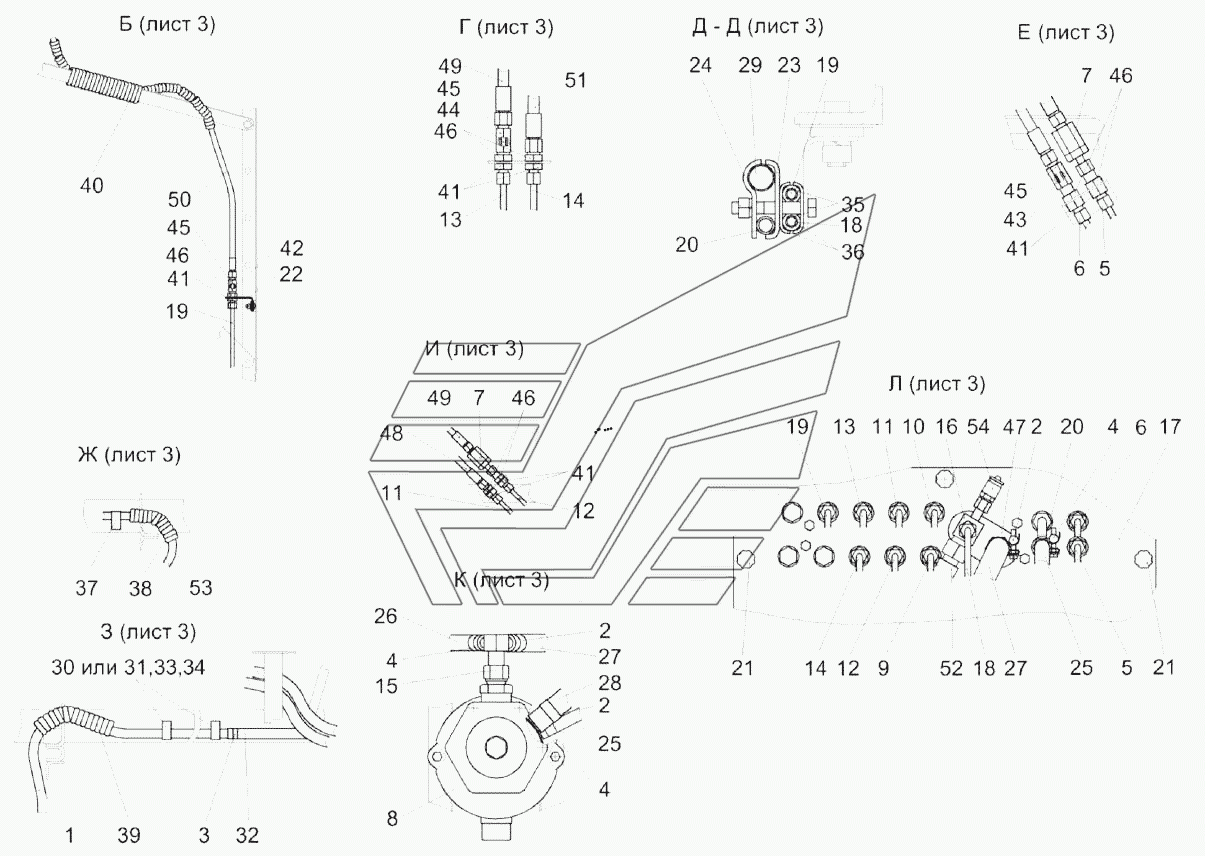

Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8-3-0602000 (лист 4) KЗС-812. Каталог 2017г.

Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8-3-0602000 (лист 3) KЗС-812 Гидроцилиндр КЗК 0602060-02 KЗС-812

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рулевого управления и силовых гидроцилиндров

Заводской номер: КЗК-8-3-0602000 Количество на модель: 1
КЗК-8-3-0602000
1
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: КЗК-8-3-0602800 Количество на модель: 1
КЗК-8-3-0602800
1
2

Номер детали на чертеже:

2

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 7
А23.02.160
7
3

Номер детали на чертеже:

3

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 6
А23.02.170
6
4

Номер детали на чертеже:

4

Хомут стяжной

Заводской номер: А23.02.260 Количество на модель: 6
А23.02.260
6
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: КЗК0602240 Количество на модель: 1
КЗК0602240
1
6

Номер детали на чертеже:

6

Трубопровод

Заводской номер: КЗК0602240-01 Количество на модель: 1
КЗК0602240-01
1
7

Номер детали на чертеже:

7

Дроссель с обратным клапаном

Заводской номер: КЗК0602520А-01 Количество на модель: 4
КЗК0602520А-01
4
8

Номер детали на чертеже:

8

Фильтр

Заводской номер: КЗК0602600 Количество на модель: 1
КЗК0602600
1
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: КЗК0602700 Количество на модель: 1
КЗК0602700
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: КЗК0602700-01 Количество на модель: 1
КЗК0602700-01
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: КЗК-8А-0602810 Количество на модель: 1
КЗК-8А-0602810
1
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: КЗК-8А-0602810-01 Количество на модель: 1
КЗК-8А-0602810-01
1
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: КЗК-8А-0602820 Количество на модель: 1
КЗК-8А-0602820
1
14

Номер детали на чертеже:

14

Трубопровод

Заводской номер: КЗК-8А-0602820-01 Количество на модель: 1
КЗК-8А-0602820-01
1
15

Номер детали на чертеже:

15

Тройник

Заводской номер: КЗК0602840 Количество на модель: 1
КЗК0602840
1
16

Номер детали на чертеже:

16

Крестовина

Заводской номер: КЗК-8-0602630 Количество на модель: 1
КЗК-8-0602630
1
17

Номер детали на чертеже:

17

Кронштейн гидроблока

Заводской номер: КЗК-8-0602700 Количество на модель: 1
КЗК-8-0602700
1
18

Номер детали на чертеже:

18

Трубопровод

Заводской номер: КЗК-8-0602790 Количество на модель: 1
КЗК-8-0602790
1
19

Номер детали на чертеже:

19

Трубопровод

Заводской номер: КЗК-8-0602800 Количество на модель: 1
КЗК-8-0602800
1
20

Номер детали на чертеже:

20

Трубопровод

Заводской номер: КЗК-8-0602810 Количество на модель: 1
КЗК-8-0602810
1
21

Номер детали на чертеже:

21

Рукоятка

Заводской номер: УЭС1100050-01 Количество на модель: 3
УЭС1100050-01
3
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: КЗК0602503 Количество на модель: 1
КЗК0602503
1
23

Номер детали на чертеже:

23

Прижим

Заводской номер: КЗК0602509 Количество на модель: 5
КЗК0602509
5
24

Номер детали на чертеже:

24

Прижим

Заводской номер: КЗК0602511 Количество на модель: 5
КЗК0602511
5
25

Номер детали на чертеже:

25

Рукав12x20-1,6 - 10362

Заводской номер: РНД0120012-34 Количество на модель: 1
РНД0120012-34
1
26

Номер детали на чертеже:

26

Рукав

Заводской номер: РНД0180012-23 Количество на модель: 1
РНД0180012-23
1
27

Номер детали на чертеже:

27

Рукав20х29-1,6 - 10362

Заводской номер: РНД0200012-41 Количество на модель: 1
РНД0200012-41
1
28

Номер детали на чертеже:

28

Рукав25х35-1,6 - 10362

Заводской номер: РНД0250012-48 Количество на модель: 1
РНД0250012-48
1
29

Номер детали на чертеже:

29

Труба

Заводской номер: КЗК-8-0602801 Количество на модель: 1
КЗК-8-0602801
1
30

Номер детали на чертеже:

30

Втулка

Заводской номер: КЗК-8А-0602801 Количество на модель: 2
КЗК-8А-0602801
2
31

Номер детали на чертеже:

31

Втулка

Заводской номер: КЗК-8А-0602802 Количество на модель: 2
КЗК-8А-0602802
2
32

Номер детали на чертеже:

32

Рукав

Заводской номер: РНД0250021-67 Количество на модель: 1
РНД0250021-67
1
33

Номер детали на чертеже:

33

Прижим

Заводской номер: КЗК-812-0602401 Количество на модель: 2
КЗК-812-0602401
2
34

Номер детали на чертеже:

34

Прижим

Заводской номер: КЗК-812-0602401-01 Количество на модель: 2
КЗК-812-0602401-01
2
35

Номер детали на чертеже:

35

Прокладка

Заводской номер: КЗР0600009 Количество на модель: 24
КЗР0600009
24
36

Номер детали на чертеже:

36

Прижим

Заводской номер: КЗР0600501 Количество на модель: 15
КЗР0600501
15
37

Номер детали на чертеже:

37

Брус

Заводской номер: КИЛ0118016-01 Количество на модель: 2
КИЛ0118016-01
2
38

Номер детали на чертеже:

38

Оплетка

Заводской номер: ОПЛ0600016-02 Количество на модель: 5
ОПЛ0600016-02
5
39

Номер детали на чертеже:

39

Оплетка 20x16x20

Заводской номер: ОПЛ0600016-06 Количество на модель: 6
ОПЛ0600016-06
6
40

Номер детали на чертеже:

40

Оплетка

Заводской номер: ОПЛ0600016-08 Количество на модель: 1
ОПЛ0600016-08
1
41

Номер детали на чертеже:

41

Штуцер проходной

Заводской номер: ПКК0113629А Количество на модель: 7
ПКК0113629А
7
42

Номер детали на чертеже:

42

Ниппель

Заводской номер: ПКК0113632 Количество на модель: 1
ПКК0113632
1
43

Номер детали на чертеже:

43

Ниппель

Заводской номер: ПКК0113632-02 Количество на модель: 1
ПКК0113632-02
1
44

Номер детали на чертеже:

44

Ниппель

Заводской номер: ПКК0113632-03 Количество на модель: 3
ПКК0113632-03
3
45

Номер детали на чертеже:

45

Штуцер

Заводской номер: ПКК0113634А Количество на модель: 5
ПКК0113634А
5
46

Номер детали на чертеже:

46

Гайка М16Х1,5-6G-2526

Заводской номер: ГайкаМ16Х1,5-6G-2526 Количество на модель: 13
ГайкаМ16Х1,5-6G-2526
13
47

Номер детали на чертеже:

47

Гидроблок

Заводской номер: GB1-05-KZK7-24V-7K-BY11 Количество на модель: 1
GB1-05-KZK7-24V-7K-BY11
1
48

Номер детали на чертеже:

48

РВД

Заводской номер: РВД6-1SN-М16Х1,5-60-660-0-90 Количество на модель: 1
РВД6-1SN-М16Х1,5-60-660-0-90
1
49

Номер детали на чертеже:

49

Рукав высокого давления

Заводской номер: РВД6-1SN-М16Х1,5-60-800-0-90 Количество на модель: 2
РВД6-1SN-М16Х1,5-60-800-0-90
2
50

Номер детали на чертеже:

50

Рукав высокого давления

Заводской номер: РВД6-1SN-М16Х1,5-60-1400 Количество на модель: 1
РВД6-1SN-М16Х1,5-60-1400
1
51

Номер детали на чертеже:

51

Рукав высокого давления

Заводской номер: РВД6-1SN-М16Х1,5-60-1400-0-90 Количество на модель: 1
РВД6-1SN-М16Х1,5-60-1400-0-90
1
52

Номер детали на чертеже:

52

Рукав высокого давления

Заводской номер: РВД16-2SN-М27Х1,5-60-1000-0-90 Количество на модель: 1
РВД16-2SN-М27Х1,5-60-1000-0-90
1
53

Номер детали на чертеже:

53

Рукав высокого давления

Заводской номер: РВД16-2SN-М27Х1,5-60-3300-0-90 Количество на модель: 1
РВД16-2SN-М27Х1,5-60-3300-0-90
1
54

Номер детали на чертеже:

54

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 2
АВ20-11/ВО8L
2
