Установка трубопроводов моста ведущих колес КЗК-8-4-0119630Э KЗС-812. Каталог 2017г.

Установка стояночного тормоза КЗК-8-4-0119610Э KЗС-812 Установка механизма переключения передач КЗК-10-3-0119290 KЗС-812

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

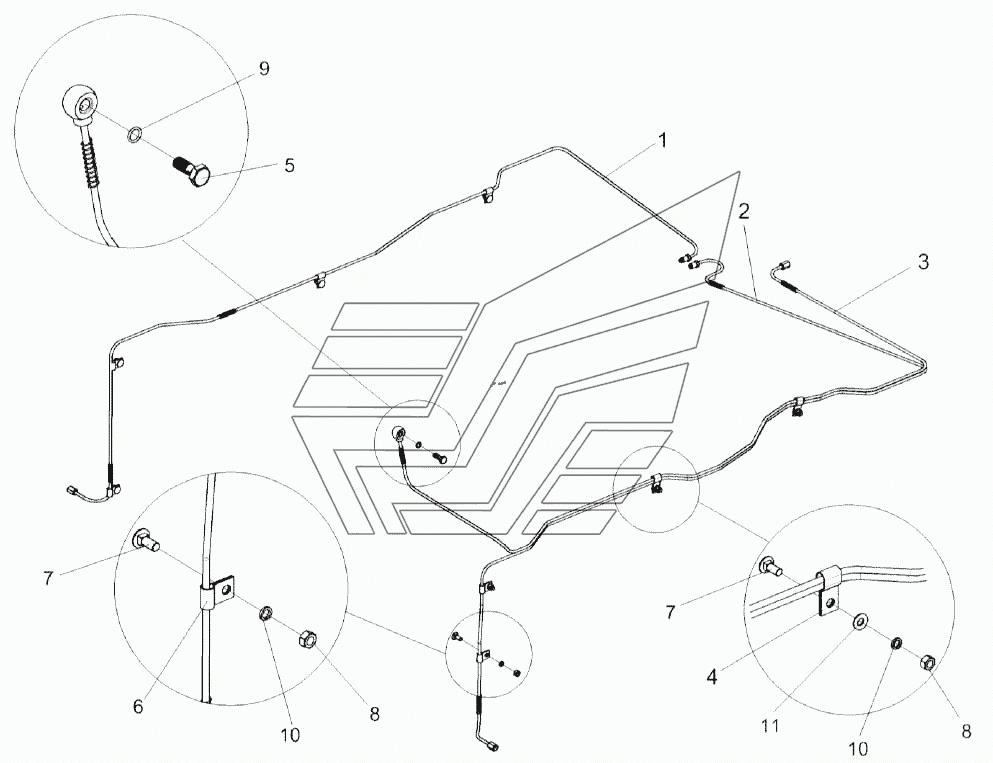

Установка трубопроводов моста ведущих колес

Заводской номер: КЗК-8-40119630Э Количество на модель: 1
КЗК-8-40119630Э
1
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: КЗК-8-4-0119120 Количество на модель: 1
КЗК-8-4-0119120
1
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: КЗК-8-4-0119130 Количество на модель: 1
КЗК-8-4-0119130
1
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: КЗК-8-4-0119140 Количество на модель: 1
КЗК-8-4-0119140
1
4

Номер детали на чертеже:

4

Скоба

Заводской номер: КЗК-12-0119477 Количество на модель: 2
КЗК-12-0119477
2
5

Номер детали на чертеже:

5

Болт поворотного угольника

Заводской номер: РСМ10.04.34.603 Количество на модель: 1
РСМ10.04.34.603
1
6

Номер детали на чертеже:

6

Скоба

Заводской номер: УЭС0300427 Количество на модель: 6
УЭС0300427
6
7

Номер детали на чертеже:

7

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6eх20-7802 Количество на модель: 8
БолтМ8-6eх20-7802
8
8

Номер детали на чертеже:

8

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 8
ГайкаМ8-6G-5915
8
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 011-015-25-2-2-18829 Количество на модель: 1
011-015-25-2-2-18829
1
10

Номер детали на чертеже:

10

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 8
Шайба8.65Г-6402
8
11

Номер детали на чертеже:

11

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 2
ШайбаC.8.01-11371
2
