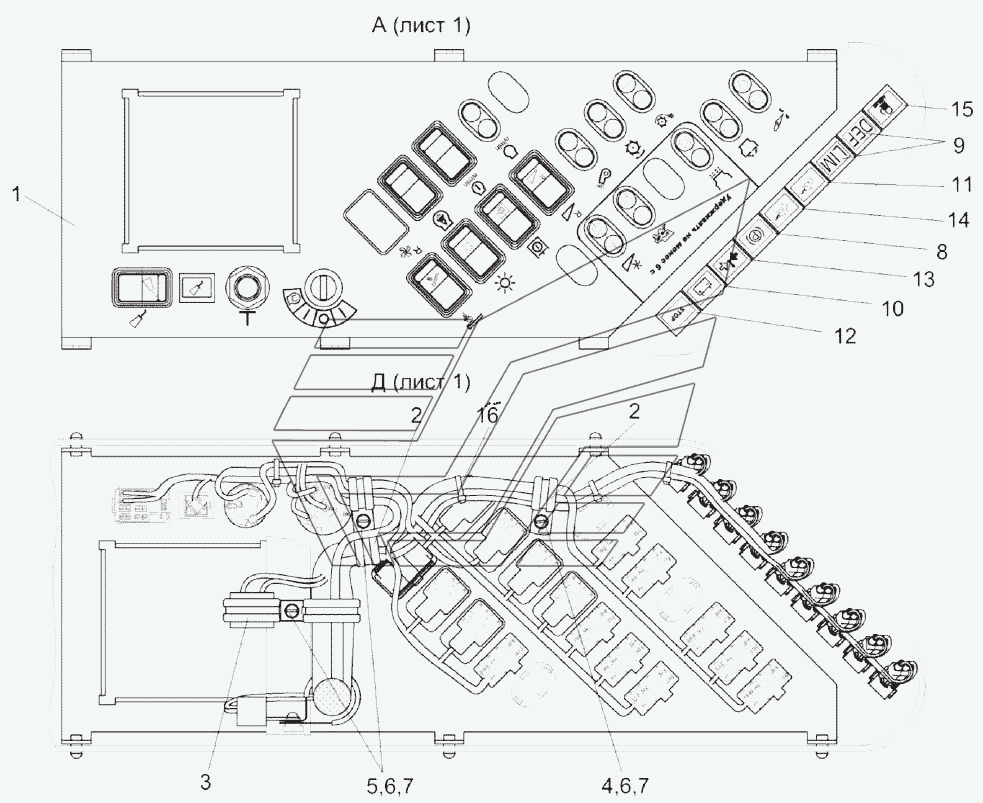

Установка электрооборудования пульта управления КЗК-8-4-0725000Э (лист 2) KЗС-812. Каталог 2017г.

Установка электрооборудования пульта управления КЗК-8-4-0725000Э (лист 1) KЗС-812 Установка сиденья КЗК-12-0119290Б-01 KЗС-812

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка электрооборудования

Заводской номер: КЗК-8-4-0725000Э Количество на модель: 1
КЗК-8-4-0725000Э
1
1

Номер детали на чертеже:

1

Панель выключателей

Заводской номер: КЗК-8-4-0700450Э Количество на модель: 1
КЗК-8-4-0700450Э
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КЗР0700800-02 Количество на модель: 3
КЗР0700800-02
3
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КЗР0700800-04 Количество на модель: 4
КЗР0700800-04
4
4

Номер детали на чертеже:

4

Винт B.М5-6eх10-17473

Заводской номер: ВинтB.М5-6eх10-17473 Количество на модель: 4
ВинтB.М5-6eх10-17473
4
5

Номер детали на чертеже:

5

Винт B.М5-6eх12-17473

Заводской номер: ВинтB.М5-6eх12-17473 Количество на модель: 3
ВинтB.М5-6eх12-17473
3
6

Номер детали на чертеже:

6

Шайба 5.65Г-6402

Заводской номер: Шайба5.65Г-6402 Количество на модель: 7
Шайба5.65Г-6402
7
7

Номер детали на чертеже:

7

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 7
ШайбаC.5.01-11371
7
8

Номер детали на чертеже:

8

Лампа контрольная

Заводской номер: 24.3803-05 Количество на модель: 1
24.3803-05
1
9

Номер детали на чертеже:

9

Лампа контрольная

Заводской номер: 24.3803-31 Количество на модель: 2
24.3803-31
2
10

Номер детали на чертеже:

10

Лампа контрольная

Заводской номер: 24.3803-47 Количество на модель: 1
24.3803-47
1
11

Номер детали на чертеже:

11

Лампа контрольная

Заводской номер: 24.3803-91 Количество на модель: 1
24.3803-91
1
12

Номер детали на чертеже:

12

Лампа контрольная

Заводской номер: 24.3803-98 Количество на модель: 1
24.3803-98
1
13

Номер детали на чертеже:

13

Лампа контрольная

Заводской номер: 24.3803-196 Количество на модель: 1
24.3803-196
1
14

Номер детали на чертеже:

14

Лампа контрольная

Заводской номер: 24.3803-201 Количество на модель: 1
24.3803-201
1
15

Номер детали на чертеже:

15

Лампа контрольная

Заводской номер: 24.3803-202 Количество на модель: 1
24.3803-202
1
16

Номер детали на чертеже:

16

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 10
Лента
10
