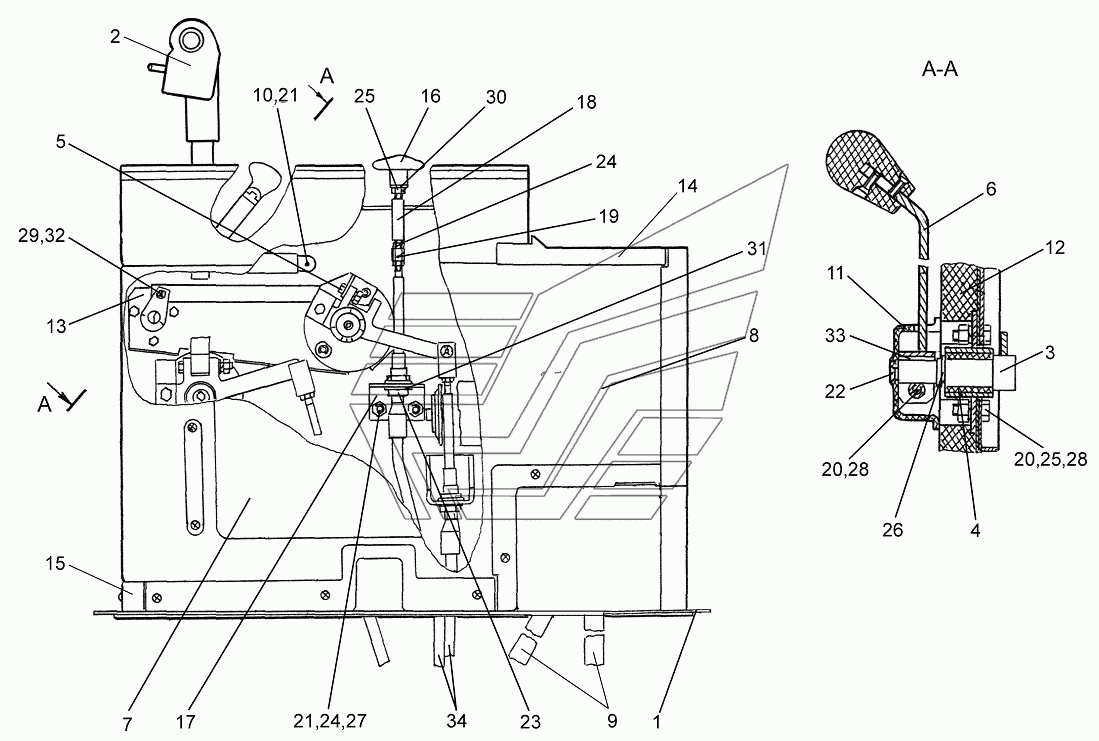

Пульт управления КЗК 0119050 (лист 1) КЗС-7. Каталог 2010г.

Привод КЗК 0119040А КЗС-7 Пульт управления КЗК 0119050 (лист 2) КЗС-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пульт управления

Заводской номер: КЗК0119050 Количество на модель: 1
КЗК0119050
1
1

Номер детали на чертеже:

1

Каркас

Заводской номер: КЗК0119060 Количество на модель: 1
КЗК0119060
1
2

Номер детали на чертеже:

2

Привод

Заводской номер: КЗС0119070 Количество на модель: 1
КЗС0119070
1
3

Номер детали на чертеже:

3

Вал

Заводской номер: КЗС0119320 Количество на модель: 1
КЗС0119320
1
4

Номер детали на чертеже:

4

Опора

Заводской номер: КЗС0119380 Количество на модель: 1
КЗС0119380
1
5

Номер детали на чертеже:

5

Привод

Заводской номер: КЗС0119610 Количество на модель: 1
КЗС0119610
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: КЗС0119750 Количество на модель: 1
КЗС0119750
1
7

Номер детали на чертеже:

7

Стенка

Заводской номер: МКС0119510 Количество на модель: 1
МКС0119510
1
8

Номер детали на чертеже:

8

Корпус

Заводской номер: УЭС0301520 Количество на модель: 1
УЭС0301520
1
9

Номер детали на чертеже:

9

Шланг

Заводской номер: КЗК0119001 Количество на модель: 2
КЗК0119001
2
10

Номер детали на чертеже:

10

Втулка

Заводской номер: КЗК0119815 Количество на модель: 2
КЗК0119815
2
11

Номер детали на чертеже:

11

Колпачок

Заводской номер: КЗС0119003 Количество на модель: 1
КЗС0119003
1
12

Номер детали на чертеже:

12

Обивка пульта

Заводской номер: КЗС0119016 Количество на модель: 1
КЗС0119016
1
13

Номер детали на чертеже:

13

Усилитель

Заводской номер: КЗС0119426 Количество на модель: 1
КЗС0119426
1
14

Номер детали на чертеже:

14

Накладка

Заводской номер: УЭС0301006 Количество на модель: 1
УЭС0301006
1
15

Номер детали на чертеже:

15

Уголок

Заводской номер: УЭС0301009 Количество на модель: 1
УЭС0301009
1
16

Номер детали на чертеже:

16

Ручка

Заводской номер: УЭС0302310 Количество на модель: 1
УЭС0302310
1
17

Номер детали на чертеже:

17

Кронштейн

Заводской номер: УЭС-4-0300405 Количество на модель: 1
УЭС-4-0300405
1
18

Номер детали на чертеже:

18

Тяга

Заводской номер: УЭС-4-0300601 Количество на модель: 1
УЭС-4-0300601
1
19

Номер детали на чертеже:

19

Муфта

Заводской номер: УЭС-4-0300602 Количество на модель: 1
УЭС-4-0300602
1
20

Номер детали на чертеже:

20

Болт М8-6ех20-7796

Заводской номер: БолтМ8-6ех20-7796 Количество на модель: 4
БолтМ8-6ех20-7796
4
21

Номер детали на чертеже:

21

Болт М6-6ех16-7798

Заводской номер: БолтМ6-6ех16-7798 Количество на модель: 4
БолтМ6-6ех16-7798
4
22

Номер детали на чертеже:

22

Винт В2М5-6ех10-17475

Заводской номер: ВинтВ2М5-6ех10-17475 Количество на модель: 1
ВинтВ2М5-6ех10-17475
1
23

Номер детали на чертеже:

23

Гайка М16х1,5-60-2526

Заводской номер: ГайкаМ16х1,5-60-2526 Количество на модель: 4
ГайкаМ16х1,5-60-2526
4
24

Номер детали на чертеже:

24

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 2
ГайкаМ6-6G-5915
2
25

Номер детали на чертеже:

25

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 4
ГайкаМ8-6G-5915
4
26

Номер детали на чертеже:

26

Кольцо В16-13942

Заводской номер: КольцоВ16-13942 Количество на модель: 1
КольцоВ16-13942
1
27

Номер детали на чертеже:

27

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 2
Шайба6Т.65Г-6402
2
28

Номер детали на чертеже:

28

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 4
Шайба8Т.65Г-6402
4
29

Номер детали на чертеже:

29

Шайба С.6х1,4.01-11371

Заводской номер: ШайбаС.6х1,4.01-11371 Количество на модель: 1
ШайбаС.6х1,4.01-11371
1
30

Номер детали на чертеже:

30

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 1
ШайбаС.8.01-11371
1
31

Номер детали на чертеже:

31

Шайба С.16.01-11371

Заводской номер: ШайбаС.16.01-11371 Количество на модель: 4
ШайбаС.16.01-11371
4
32

Номер детали на чертеже:

32

Шплинт 1,6х12-397

Заводской номер: Шплинт1,6х12-397 Количество на модель: 1
Шплинт1,6х12-397
1
33

Номер детали на чертеже:

33

Шпонка 5х5х16-23360

Заводской номер: Шпонка5х5х16-23360 Количество на модель: 1
Шпонка5х5х16-23360
1
34

Номер детали на чертеже:

34

Трос дистанционного управления

Заводской номер: 23.588.1.1.2.00-43 Количество на модель: 2
23.588.1.1.2.00-43
2
