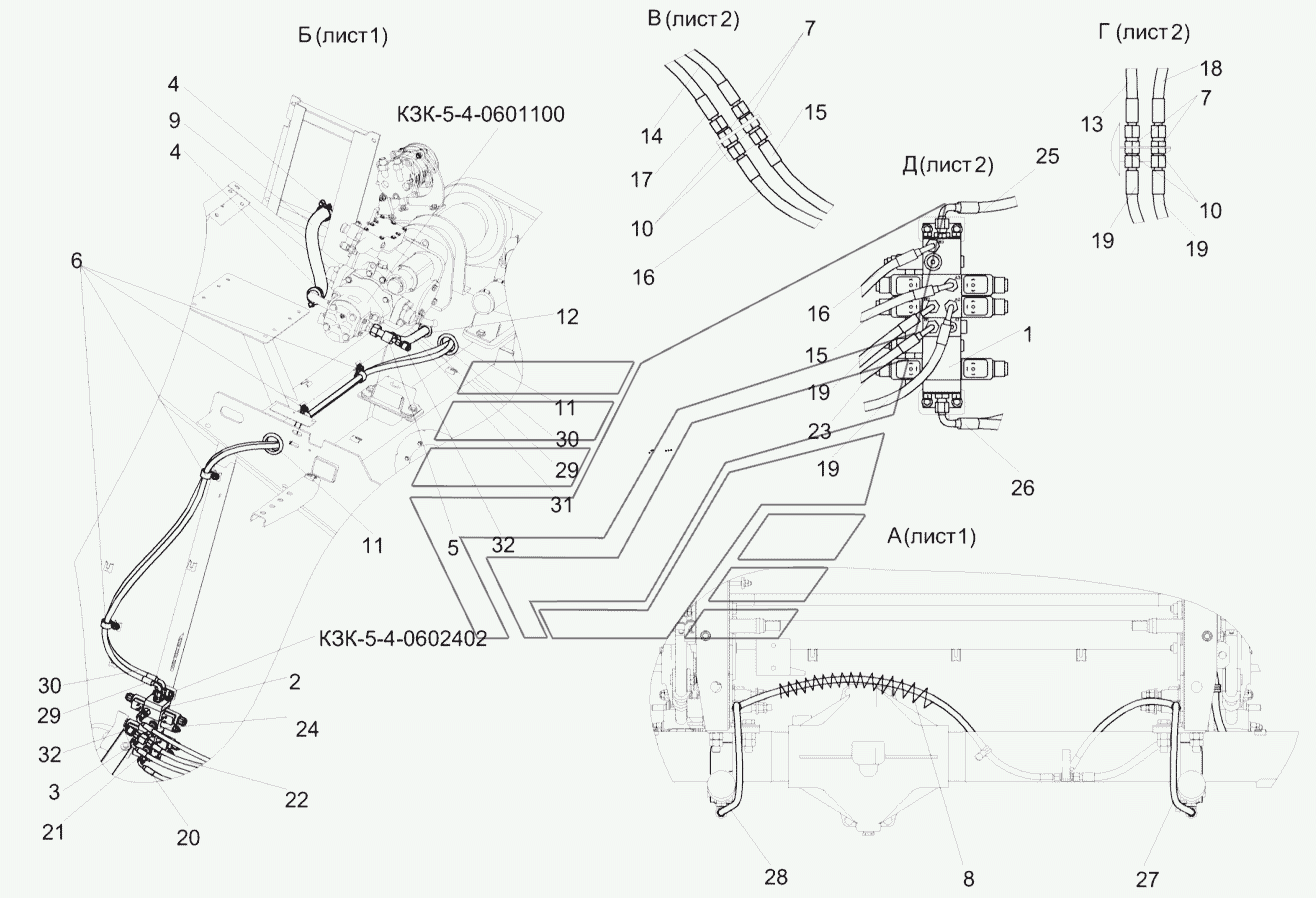

Гидросистема силовых гидроцилиндров КЗК-5-4-0602000 (лист 3) КЗС-575. Каталог 2016г.

Гидросистема силовых гидроцилиндров КЗК-5-4-0602000 (лист 2) КЗС-575 Гидроблок навески КЗК-5-4-0602300 КЗС-575

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема силовых гидроцилиндров

Заводской номер: КЗК-5-4-0602000 Количество на модель: 1
КЗК-5-4-0602000
1

Номер детали на чертеже:

Кронштейн

Заводской номер: КЗК-5-4-0602402 Количество на модель:
КЗК-5-4-0602402

Номер детали на чертеже:

Гидронасос двухсекционный

Заводской номер: КЗК-5-4-0601100 Количество на модель:
КЗК-5-4-0601100
1

Номер детали на чертеже:

1

Гидроблок

Заводской номер: КЗК-5-4-0602310 Количество на модель: 1
КЗК-5-4-0602310
1
2

Номер детали на чертеже:

2

Гидроблок

Заводской номер: КЗК-5-4-0602320 Количество на модель: 1
КЗК-5-4-0602320
1
3

Номер детали на чертеже:

3

Тройник

Заводской номер: КЗК-5-4-0602670 Количество на модель: 1
КЗК-5-4-0602670
1
4

Номер детали на чертеже:

4

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 2
А23.02.170
2
5

Номер детали на чертеже:

5

Тройник

Заводской номер: КВС-1-0602380 Количество на модель: 1
КВС-1-0602380
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КГС0115770-03 Количество на модель: 7
КГС0115770-03
7
7

Номер детали на чертеже:

7

Штуцер переборочный

Заводской номер: ПКК0113646 Количество на модель: 4
ПКК0113646
4
8

Номер детали на чертеже:

8

Оплетка

Заводской номер: ОПЛ0600016-08 Количество на модель: 6
ОПЛ0600016-08
6
9

Номер детали на чертеже:

9

Рукав

Заводской номер: РНД0250022-38 Количество на модель: 1
РНД0250022-38
1
10

Номер детали на чертеже:

10

Гайка М16x1,5-6g-2526

Заводской номер: ГайкаМ16x1,5-6g-2526 Количество на модель: 4
ГайкаМ16x1,5-6g-2526
4
11

Номер детали на чертеже:

11

Втулка

Заводской номер: 500-1015079 Количество на модель: 2
500-1015079
2
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 503-3408020 Количество на модель: 1
503-3408020
1
13

Номер детали на чертеже:

13

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-800-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-800-0°-90°
1
14

Номер детали на чертеже:

14

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-1100-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-1100-0°-90°
1
15

Номер детали на чертеже:

15

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-1160-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-1160-0°-90°
1
16

Номер детали на чертеже:

16

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-1200-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-1200-0°-90°
1
17

Номер детали на чертеже:

17

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-1250-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-1250-0°-90°
1
18

Номер детали на чертеже:

18

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-1400-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-1400-0°-90°
1
19

Номер детали на чертеже:

19

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-2400-0°-90° Количество на модель: 2
РВД6-1SN-М16x1,5-60°-2400-0°-90°
2
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-3100-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-3100-0°-90°
1
21

Номер детали на чертеже:

21

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-3300-90°-90°/270° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-3300-90°-90°/270°
1
22

Номер детали на чертеже:

22

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-3700-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-3700-0°-90°
1
23

Номер детали на чертеже:

23

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-3900-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-3900-0°-90°
1
24

Номер детали на чертеже:

24

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-3900-90°-90°/90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-3900-90°-90°/90°
1
25

Номер детали на чертеже:

25

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-1000-0°-90° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-1000-0°-90°
1
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-1100-90°-90°/90° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-1100-90°-90°/90°
1
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-1900-0°-90° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-1900-0°-90°
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-2500 Количество на модель: 1
РВД8-2SN-М16x1,5-60°-2500
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-2600-0°-90° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-2600-0°-90°
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-3100-0°-90° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-3100-0°-90°
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: РВД16-2SN-М27x1,5-60°-1400-0°-90° Количество на модель: 1
РВД16-2SN-М27x1,5-60°-1400-0°-90°
1
32

Номер детали на чертеже:

32

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 2
АВ20-11/ВО8L
2
