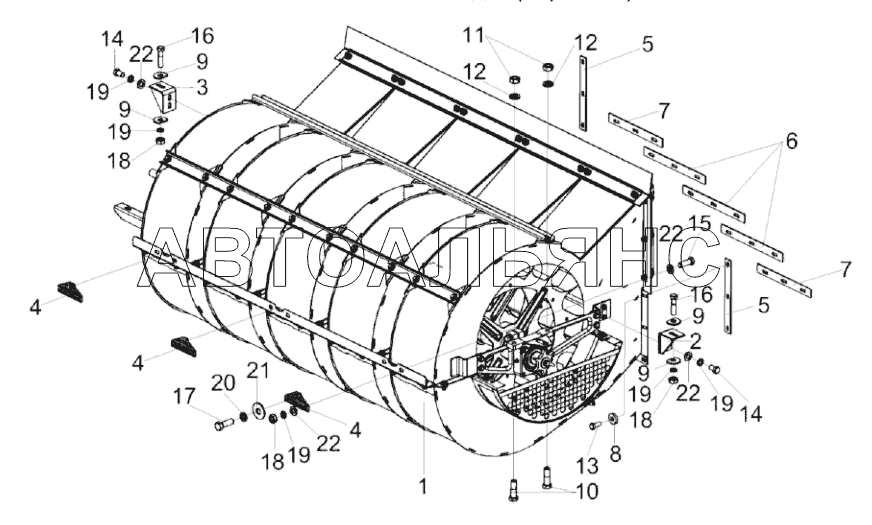

Установка вентилятора КЗК-3219-0217500 КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Шасси КЗК-3219-0111000 (вид сверху) КЗС-3221КР ПАЛЕССЕ GH800 Вентилятор КЗК-3219-0217000 (лист 1) КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка вентилятора

Заводской номер: КЗК-3219-0217500 Количество на модель: 1
КЗК-3219-0217500
1
1

Номер детали на чертеже:

1

Вентилятор

Заводской номер: КЗК-3219-0217000 Количество на модель: 1
КЗК-3219-0217000
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-3219-0217310 Количество на модель: 1
КЗК-3219-0217310
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК-3219-0217310-01 Количество на модель: 1
КЗК-3219-0217310-01
1
4

Номер детали на чертеже:

4

Пластина

Заводской номер: КЗР 0217040 Количество на модель: 2
КЗР 0217040
2
5

Номер детали на чертеже:

5

Уплотнение

Заводской номер: КЗК-3219-0217005 Количество на модель: 2
КЗК-3219-0217005
2
6

Номер детали на чертеже:

6

Уплотнение

Заводской номер: КЗК-3219-0217006 Количество на модель: 3
КЗК-3219-0217006
3
7

Номер детали на чертеже:

7

Уплотнение

Заводской номер: КЗК-3219-0217007 Количество на модель: 2
КЗК-3219-0217007
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: КЗК-10-0102493-01 Количество на модель: 21
КЗК-10-0102493-01
21
9

Номер детали на чертеже:

9

Шайба

Заводской номер: КЗР 0119442 Количество на модель: 4
КЗР 0119442
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: УЭС 0100601 Количество на модель: 4
УЭС 0100601
4
11

Номер детали на чертеже:

11

Гайка

Заводской номер: УЭС 0100602 Количество на модель: 4
УЭС 0100602
4
12

Номер детали на чертеже:

12

Шайба

Заводской номер: УЭС 0100607 Количество на модель: 4
УЭС 0100607
4
13

Номер детали на чертеже:

13

Болт

Заводской номер: Болт М8-6ex30 - 7796 Количество на модель: 6
Болт М8-6ex30 - 7796
6
14

Номер детали на чертеже:

14

Болт

Заводской номер: Болт М10-6ex16 - 7796 Количество на модель: 4
Болт М10-6ex16 - 7796
4
15

Номер детали на чертеже:

15

Болт

Заводской номер: Болт М8-6ex20 - 7796 Количество на модель: 21
Болт М8-6ex20 - 7796
21
16

Номер детали на чертеже:

16

Болт

Заводской номер: Болт М10-6ex40 - 7796 Количество на модель: 2
Болт М10-6ex40 - 7796
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: Болт М12-6ex35 - 7796 Количество на модель: 2
Болт М12-6ex35 - 7796
2
18

Номер детали на чертеже:

18

Гайка М10-6G - 5915

Заводской номер: Гайка М10-6G - 5915 Количество на модель: 6
Гайка М10-6G - 5915
6
19

Номер детали на чертеже:

19

Шайба 10Т 65Г - 6402

Заводской номер: Шайба 10Т 65Г - 6402 Количество на модель: 10
Шайба 10Т 65Г - 6402
10
20

Номер детали на чертеже:

20

Шайба 12Т 65Г - 6402

Заводской номер: Шайба 12Т 65Г - 6402 Количество на модель: 6
Шайба 12Т 65Г - 6402
6
21

Номер детали на чертеже:

21

Шайба

Заводской номер: Шайба C 12.01 - 6958 Количество на модель: 2
Шайба C 12.01 - 6958
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: Шайба C.10.01 - 6958 Количество на модель: 14
Шайба C.10.01 - 6958
14
Шасси КЗК-3219-0111000 (вид сверху) КЗС-3221КР ПАЛЕССЕ GH800 Вентилятор КЗК-3219-0217000 (лист 1) КЗС-3221КР ПАЛЕССЕ GH800
