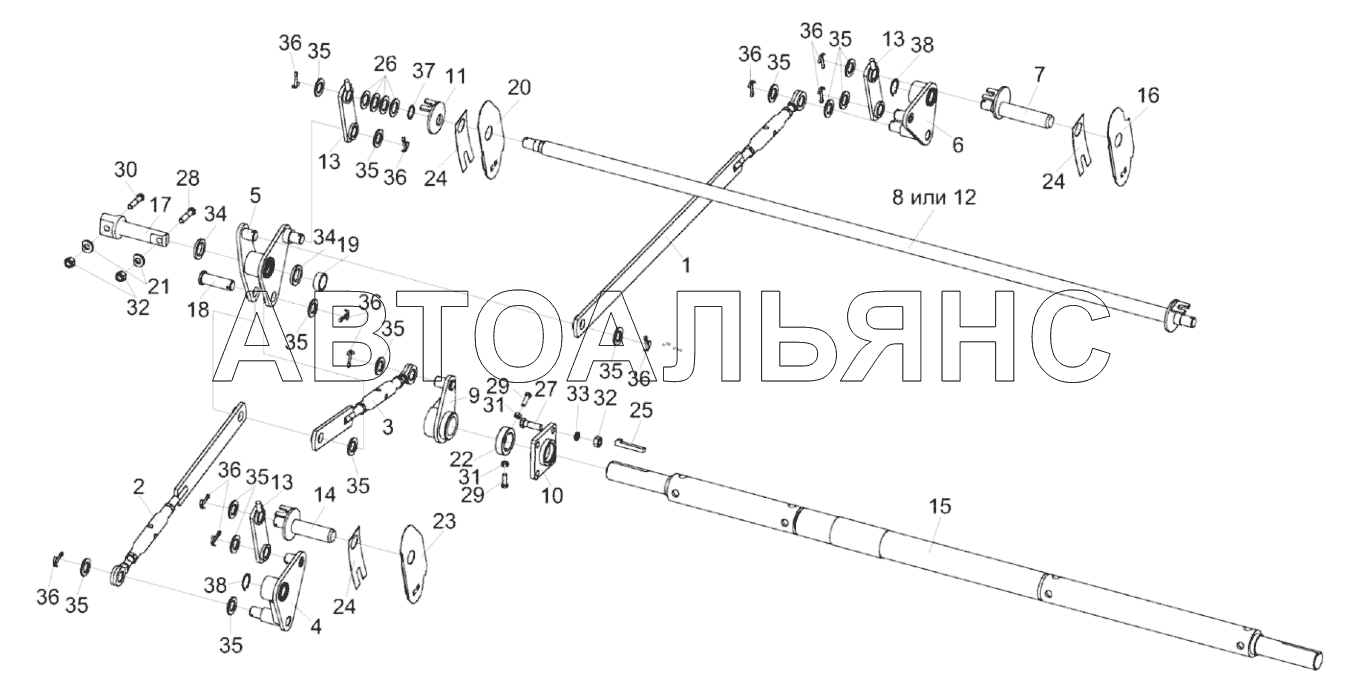

Установка механизма подъема подбарабаний КЗК-3219-0115000 (лист 3) КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Установка механизма подъема подбарабаний КЗК-3219-0115000 (лист 2) КЗС-3221КР ПАЛЕССЕ GH800 Стяжки КЗК-3219-0115040, КЗК-3219-0115040-01, КЗК-3219-0115040-02 КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка механизма подъема подбарабаний

Заводской номер: КЗК-3219-0115000 Количество на модель: 1
КЗК-3219-0115000
1
1

Номер детали на чертеже:

1

Стяжка

Заводской номер: КЗК-3219-0115040 Количество на модель: 2
КЗК-3219-0115040
2
2

Номер детали на чертеже:

2

Стяжка

Заводской номер: КЗК-3219-0115040-01 Количество на модель: 2
КЗК-3219-0115040-01
2
3

Номер детали на чертеже:

3

Стяжка

Заводской номер: КЗК-3219-0115040-02 Количество на модель: 2
КЗК-3219-0115040-02
2
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КЗК-3219-0115080 Количество на модель: 1
КЗК-3219-0115080
1
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: КЗК-3219-0115090-01 Количество на модель: 1
КЗК-3219-0115090-01
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: КЗК-3219-0115100 Количество на модель: 1
КЗК-3219-0115100
1
7

Номер детали на чертеже:

7

Фиксатор

Заводской номер: КЗК-3219-0115180-01 Количество на модель: 1
КЗК-3219-0115180-01
1
8

Номер детали на чертеже:

8

Фиксатор

Заводской номер: КЗК-12-0115030 Количество на модель: 1
КЗК-12-0115030
1
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: КЗК-12-0115070 Количество на модель: 2
КЗК-12-0115070
2
10

Номер детали на чертеже:

10

Опора

Заводской номер: КЗК-12-0115120 Количество на модель: 2
КЗК-12-0115120
2
11

Номер детали на чертеже:

11

Опора

Заводской номер: КЗК-12-0115130 Количество на модель: 1
КЗК-12-0115130
1
12

Номер детали на чертеже:

12

Фиксатор

Заводской номер: КЗК-12-0115140 Количество на модель: 1
КЗК-12-0115140
1
13

Номер детали на чертеже:

13

Тяга

Заводской номер: КЗК-12-0115170 Количество на модель: 6
КЗК-12-0115170
6
14

Номер детали на чертеже:

14

Фиксатор

Заводской номер: КЗК-12-0115180-01 Количество на модель: 1
КЗК-12-0115180-01
1
15

Номер детали на чертеже:

15

Вал

Заводской номер: КЗК-12-0115200 Количество на модель: 1
КЗК-12-0115200
1
16

Номер детали на чертеже:

16

Щиток

Заводской номер: КЗК-3219-0115409 Количество на модель: 1
КЗК-3219-0115409
1
17

Номер детали на чертеже:

17

Ось

Заводской номер: КЗК-3219-0115612 Количество на модель: 1
КЗК-3219-0115612
1
18

Номер детали на чертеже:

18

Палец

Заводской номер: КЗК-3219-0115613 Количество на модель: 2
КЗК-3219-0115613
2
19

Номер детали на чертеже:

19

Втулка

Заводской номер: КЗК-3219-0115801 Количество на модель: 1
КЗК-3219-0115801
1
20

Номер детали на чертеже:

20

Щиток

Заводской номер: КЗК-3219-0115421 Количество на модель: 1
КЗК-3219-0115421
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: КЗК-12-0290418 Количество на модель: 2
КЗК-12-0290418
2
22

Номер детали на чертеже:

22

Кольцо установочное

Заводской номер: КЗК-10-0102625 Количество на модель: 2
КЗК-10-0102625
2
23

Номер детали на чертеже:

23

Щиток

Заводской номер: КЗК 0115409 Количество на модель: 4
КЗК 0115409
4
24

Номер детали на чертеже:

24

Прижим

Заводской номер: КЗК 0115411 Количество на модель: 6
КЗК 0115411
6
25

Номер детали на чертеже:

25

Шпонка

Заводской номер: КЗК 0115608 Количество на модель: 2
КЗК 0115608
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: ПКК 0100441 Количество на модель: 5
ПКК 0100441
5
27

Номер детали на чертеже:

27

Болт

Заводской номер: Болт М12-6eх40 7796 Количество на модель: 8
Болт М12-6eх40 7796
8
28

Номер детали на чертеже:

28

Болт

Заводской номер: Болт М12-6eх55 7796 Количество на модель: 1
Болт М12-6eх55 7796
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: Болт М8-6eх25 7798 Количество на модель: 4
Болт М8-6eх25 7798
4
30

Номер детали на чертеже:

30

Болт

Заводской номер: Болт М12-6eх45 7798 Количество на модель: 1
Болт М12-6eх45 7798
1
31

Номер детали на чертеже:

31

Гайка

Заводской номер: Гайка М8-6G 5915 Количество на модель: 4
Гайка М8-6G 5915
4
32

Номер детали на чертеже:

32

Гайка

Заводской номер: Гайка М12-6G 5915 Количество на модель: 12
Гайка М12-6G 5915
12
33

Номер детали на чертеже:

33

Шайба

Заводской номер: Шайба 12Т 65Г 6402 Количество на модель: 8
Шайба 12Т 65Г 6402
8
34

Номер детали на чертеже:

34

Шайба

Заводской номер: Шайба 30.01 9649 Количество на модель: 4
Шайба 30.01 9649
4
35

Номер детали на чертеже:

35

Шайба

Заводской номер: Шайба C.22.01 11371 Количество на модель: 28
Шайба C.22.01 11371
28
36

Номер детали на чертеже:

36

Шплинт

Заводской номер: Шплинт 4х32 397 Количество на модель: 22
Шплинт 4х32 397
22
37

Номер детали на чертеже:

37

Кольцо

Заводской номер: Кольцо В25.Хим.Фос.прм 13942 Количество на модель: 1
Кольцо В25.Хим.Фос.прм 13942
1
38

Номер детали на чертеже:

38

Кольцо

Заводской номер: Кольцо В30.Хим.Фос.прм 13942 Количество на модель: 4
Кольцо В30.Хим.Фос.прм 13942
4
