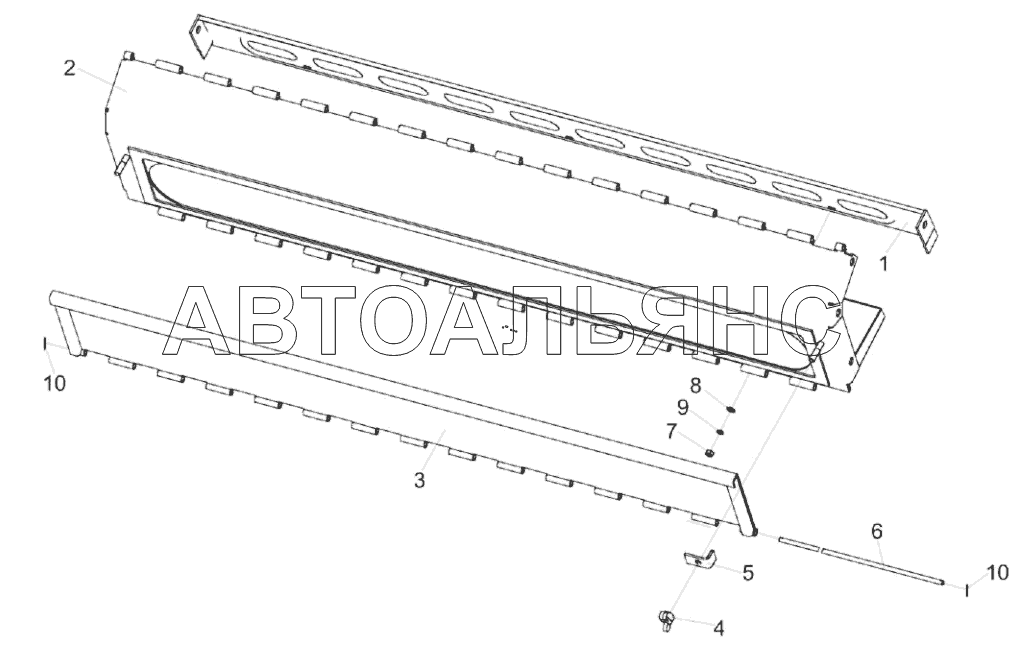

Камнеуловитель КЗК-12-0102670 КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Барабан молотильный КЗК-12-0104100-01 КЗС-3221КР ПАЛЕССЕ GH800 Установка механизма подъема подбарабаний КЗК-3219-0115000 (лист 1) КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Камнеуловитель

Заводской номер: КЗК-12-0102670 Количество на модель: 1
КЗК-12-0102670
1
1

Номер детали на чертеже:

1

Щит

Заводской номер: КЗК-12-0102310 Количество на модель: 1
КЗК-12-0102310
1
2

Номер детали на чертеже:

2

Основание

Заводской номер: КЗК-12-0102680 Количество на модель: 1
КЗК-12-0102680
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: КЗК-12-0102690 Количество на модель: 1
КЗК-12-0102690
1
4

Номер детали на чертеже:

4

Гайка-барашек

Заводской номер: КИЛ 0150750 Количество на модель: 2
КИЛ 0150750
2
5

Номер детали на чертеже:

5

Прижим

Заводской номер: КЗК-12-0102493 Количество на модель: 2
КЗК-12-0102493
2
6

Номер детали на чертеже:

6

Ось

Заводской номер: КЗК-12-0102619 Количество на модель: 1
КЗК-12-0102619
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: Гайка М8-6G 5915 Количество на модель: 3
Гайка М8-6G 5915
3
8

Номер детали на чертеже:

8

Шайба

Заводской номер: Шайба C.8.01 11371 Количество на модель: 3
Шайба C.8.01 11371
3
9

Номер детали на чертеже:

9

Шайба

Заводской номер: Шайба 8Т 65Г 6402 Количество на модель: 3
Шайба 8Т 65Г 6402
3
10

Номер детали на чертеже:

10

Шплинт

Заводской номер: Шплинт 2х12 397 Количество на модель: 2
Шплинт 2х12 397
2
