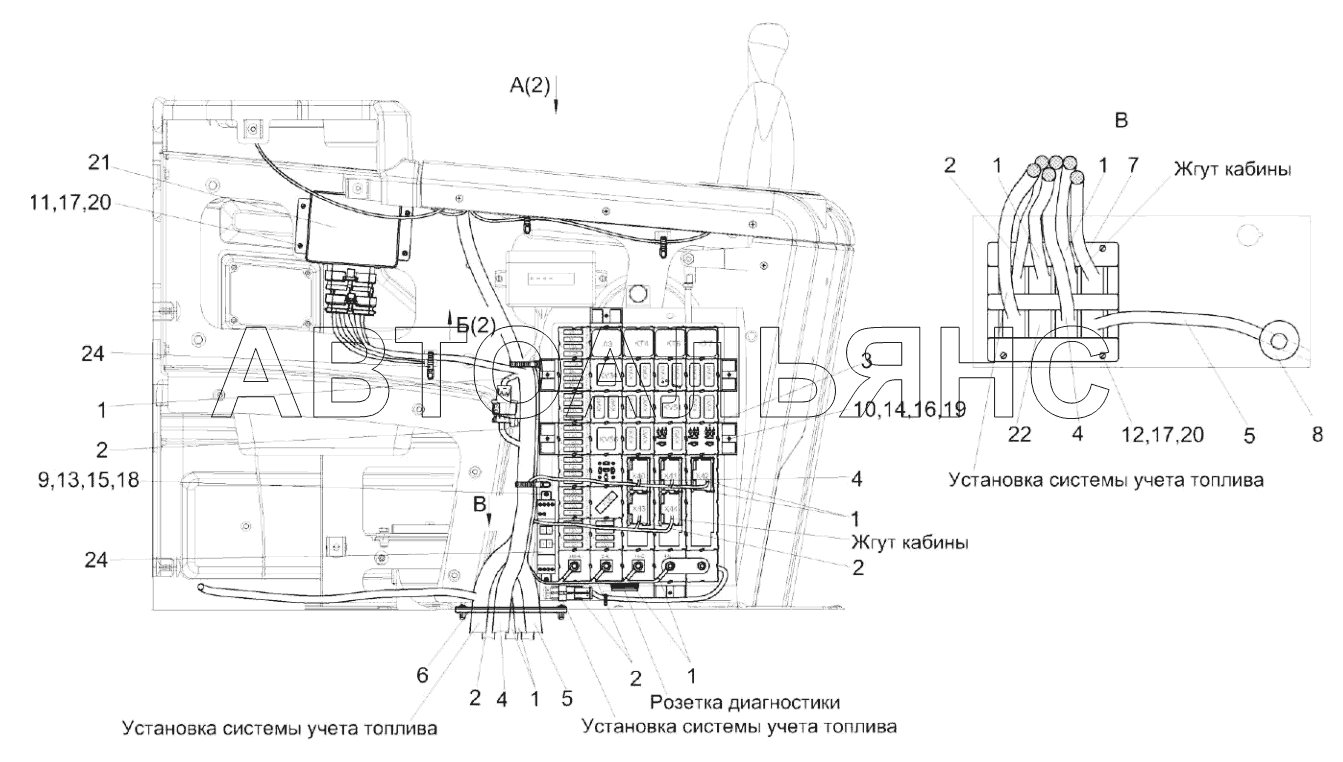

Установка электрооборудования пульта управления КЗК-3321-1-0725000 (лист 1) КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Установка электрооборудования блока управления КЗК-3321-1-0724000 КЗС-3221КР ПАЛЕССЕ GH800 Установка электрооборудования пульта управления КЗК-3321-1-0725000 (лист 2) КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка электрооборудования пульта управления

Заводской номер: КЗК-3321-1-0725000 Количество на модель: 1
КЗК-3321-1-0725000
1
1

Номер детали на чертеже:

1

Жгут пульта управления

Заводской номер: КЗК-3321-1-0700050 Количество на модель: 1
КЗК-3321-1-0700050
1
2

Номер детали на чертеже:

2

Жгут пульта управления дополнительный

Заводской номер: КЗК-3321-1-0700060 Количество на модель: 1
КЗК-3321-1-0700060
1
3

Номер детали на чертеже:

3

Блок реле

Заводской номер: КЗК-3321-1-0700860 Количество на модель: 1
КЗК-3321-1-0700860
1
4

Номер детали на чертеже:

4

Жгут гидроблоков

Заводской номер: КЗК-3219-0700550 Количество на модель: 1
КЗК-3219-0700550
1
5

Номер детали на чертеже:

5

Жгут панели оператора

Заводской номер: КЗК-3219-0701010 Количество на модель: 1
КЗК-3219-0701010
1
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: КЗК-10С-0700004 Количество на модель: 1
КЗК-10С-0700004
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КЗК-10С-0700407 Количество на модель: 2
КЗК-10С-0700407
2
8

Номер детали на чертеже:

8

Втулка

Заводской номер: УЭС 0700013-03 Количество на модель: 1
УЭС 0700013-03
1
9

Номер детали на чертеже:

9

Винт

Заводской номер: Винт B.М4-6EХ16-17473 Количество на модель: 2
Винт B.М4-6EХ16-17473
2
10

Номер детали на чертеже:

10

Винт

Заводской номер: Винт B.М5-6EХ16-17473 Количество на модель: 6
Винт B.М5-6EХ16-17473
6
11

Номер детали на чертеже:

11

Винт

Заводской номер: Винт B.М6-6eх16-17473 Количество на модель: 4
Винт B.М6-6eх16-17473
4
12

Номер детали на чертеже:

12

Винт

Заводской номер: Винт B.М6-6eх20-17473 Количество на модель: 4
Винт B.М6-6eх20-17473
4
13

Номер детали на чертеже:

13

Гайка М4-6G-5927

Заводской номер: Гайка М4-6G-5927 Количество на модель: 6
Гайка М4-6G-5927
6
14

Номер детали на чертеже:

14

Гайка М5-6G-5927

Заводской номер: Гайка М5-6G-5927 Количество на модель: 6
Гайка М5-6G-5927
6
15

Номер детали на чертеже:

15

Шайба 4 65Г – 6402

Заводской номер: Шайба 4 65Г-6402 Количество на модель: 6
Шайба 4 65Г-6402
6
16

Номер детали на чертеже:

16

Шайба 5 65Г-6402

Заводской номер: Шайба 5 65Г-6402 Количество на модель: 6
Шайба 5 65Г-6402
6
17

Номер детали на чертеже:

17

Шайба 6Т 65Г-6402

Заводской номер: Шайба 6Т 65Г-6402 Количество на модель: 8
Шайба 6Т 65Г-6402
8
18

Номер детали на чертеже:

18

Шайба

Заводской номер: Шайба C.4.01-11371 Количество на модель: 12
Шайба C.4.01-11371
12
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Шайба C.5.01-11371 Количество на модель: 12
Шайба C.5.01-11371
12
20

Номер детали на чертеже:

20

Шайба C.6.01-11371

Заводской номер: Шайба C.6.01-11371 Количество на модель: 8
Шайба C.6.01-11371
8
21

Номер детали на чертеже:

21

Адаптер рукоятки управления зерноуборочного комбайна

Заводской номер: АТВЛ.426471.025 Количество на модель: 1
АТВЛ.426471.025
1
22

Номер детали на чертеже:

22

Заглушка

Заводской номер: 9806005 Количество на модель: 1
9806005
1
22

Номер детали на чертеже:

22

Заглушка

Заводской номер: КГС 0170002 Количество на модель: 1
КГС 0170002
1
23

Номер детали на чертеже:

23

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 30
Лента
30
24

Номер детали на чертеже:

24

Реле времени

Заводской номер: РВЦ-П2-22 Количество на модель: 1
РВЦ-П2-22
1
