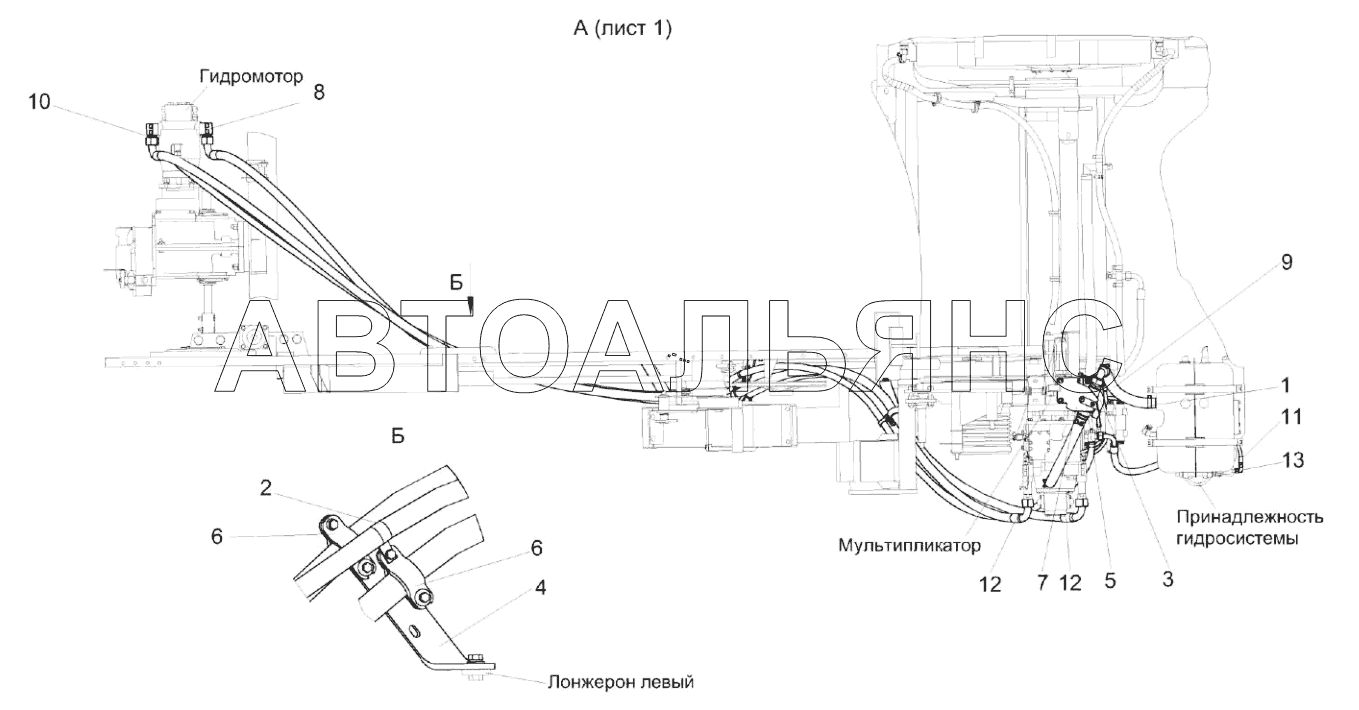

Гидросистема привода ходовой части КЗК-3219-0601000 (лист 2) КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Гидросистема привода ходовой части КЗК-3219-0601000 (лист 1) КЗС-3221КР ПАЛЕССЕ GH800 Фильтр всасывающий КЗК-12-0601070 КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода ходовой части

Заводской номер: КЗК-3219-0601000 Количество на модель: 1
КЗК-3219-0601000
1
1

Номер детали на чертеже:

1

Хомут стяжной

Заводской номер: А 23.02.170 Количество на модель: 4
А 23.02.170
4
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КГС 0115770-05 Количество на модель: 6
КГС 0115770-05
6
3

Номер детали на чертеже:

3

Фильтр всасывающий

Заводской номер: КЗК-12-0601070 Количество на модель: 1
КЗК-12-0601070
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КЗК-12-0601620-01 Количество на модель: 1
КЗК-12-0601620-01
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КЗК-3219-0602423 Количество на модель: 1
КЗК-3219-0602423
1
6

Номер детали на чертеже:

6

Прижим

Заводской номер: КЗК-12-0601439 Количество на модель: 8
КЗК-12-0601439
8
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КЗК-12-0601424А Количество на модель: 1
КЗК-12-0601424А
1
8

Номер детали на чертеже:

8

Фланец

Заводской номер: КЗК-12-0601609 Количество на модель: 2
КЗК-12-0601609
2
9

Номер детали на чертеже:

9

Рукав

Заводской номер: РНД 0320022-37 Количество на модель: 1
РНД 0320022-37
1
10

Номер детали на чертеже:

10

Кольцо уплотнительное

Заводской номер: ГСТ 90.00.003 Количество на модель: 2
ГСТ 90.00.003
2
11

Номер детали на чертеже:

11

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°-1000-0°-90° Количество на модель: 1
РВД 6-1SC-М14х1,5-24°-1000-0°-90°
1
12

Номер детали на чертеже:

12

Рукав высокого давления

Заводской номер: РВД 25-4SH-М42Х2-24°-6200-90°-90° Количество на модель: 2
РВД 25-4SH-М42Х2-24°-6200-90°-90°
2
13

Номер детали на чертеже:

13

Угольник

Заводской номер: EW08LOMDCF Количество на модель: 1
EW08LOMDCF
1
