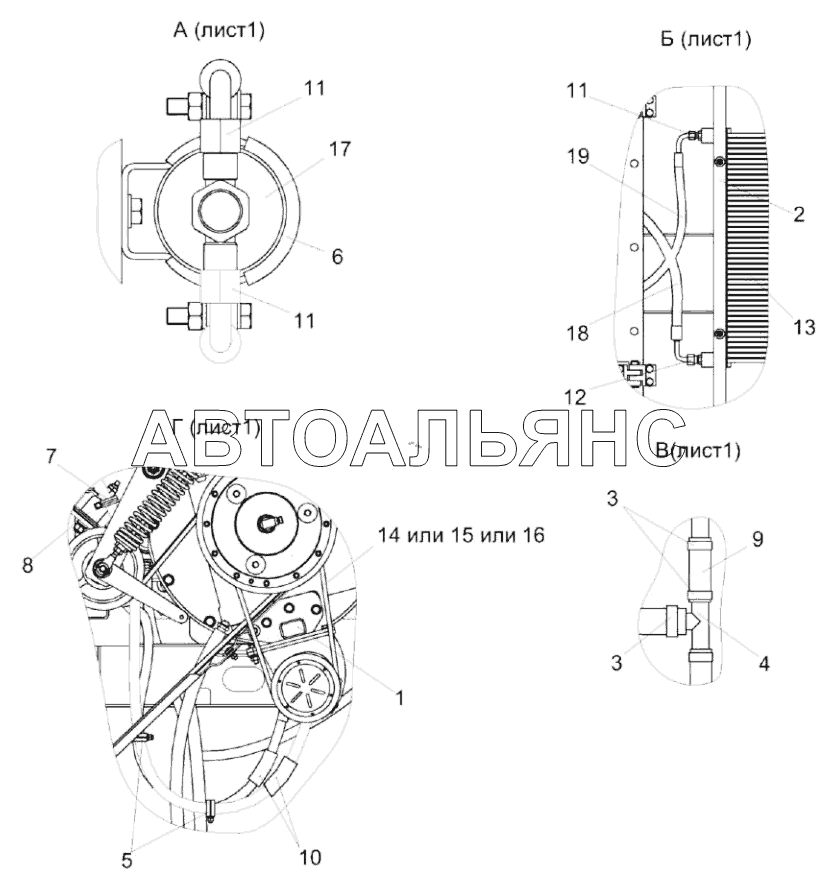

Установка оборудования кондиционера КЗК-3321-1-0113010 (Лист 2) КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Установка оборудования кондиционера КЗК-3321-1-0113010 (Лист 1) КЗС-3221КР ПАЛЕССЕ GH800 Установка компрессора КЗК-3219-0113030 КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка оборудования кондиционера

Заводской номер: КЗК-3321-1-0113010 Количество на модель: 1
КЗК-3321-1-0113010
1
1

Номер детали на чертеже:

1

Установка компрессора

Заводской номер: КЗК-3219-0113030 Количество на модель: 1
КЗК-3219-0113030
1
2

Номер детали на чертеже:

2

Установка конденсатора

Заводской номер: КЗК-3219-0113080 Количество на модель: 1
КЗК-3219-0113080
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: А 23.02.260 Количество на модель: 4
А 23.02.260
4
4

Номер детали на чертеже:

4

Штуцер

Заводской номер: КЗК-8-3-0113801 Количество на модель: 1
КЗК-8-3-0113801
1
5

Номер детали на чертеже:

5

Установка хомута

Заводской номер: КЗК-1420-0113070 Количество на модель: 3
КЗК-1420-0113070
3
6

Номер детали на чертеже:

6

Установка ресивера

Заводской номер: КЗК-8-3-0113050 Количество на модель: 1
КЗК-8-3-0113050
1
7

Номер детали на чертеже:

7

Установка хомута

Заводской номер: КЗК-8-3-0113090-02 Количество на модель: 2
КЗК-8-3-0113090-02
2
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: КЗК-3219-0113404 Количество на модель: 1
КЗК-3219-0113404
1
9

Номер детали на чертеже:

9

Рукав

Заводской номер: РНД 0180012-17 Количество на модель: 1
РНД 0180012-17
1
10

Номер детали на чертеже:

10

Оплетка

Заводской номер: ОПЛ 0600016-04 Количество на модель: 5
ОПЛ 0600016-04
5
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 9/16 08-002562-00 Количество на модель: 3
9/16 08-002562-00
3
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: 3/4 08-003502-00 Количество на модель: 2
3/4 08-003502-00
2
13

Номер детали на чертеже:

13

Конденсатор

Заводской номер: 99-000503-00 Количество на модель: 1
99-000503-00
1
14

Номер детали на чертеже:

14

Ремень

Заводской номер: SPA 1400 Количество на модель: 1
SPA 1400
1
15

Номер детали на чертеже:

15

Ремень

Заводской номер: Ремень SPA 1400 Ld Количество на модель: 1
Ремень SPA 1400 Ld
1
16

Номер детали на чертеже:

16

Ремень

Заводской номер: Ремень SPA(11-10)-1400 Lw Количество на модель: 1
Ремень SPA(11-10)-1400 Lw
1
17

Номер детали на чертеже:

17

Ресивер

Заводской номер: 04-003977-02 Количество на модель: 1
04-003977-02
1
18

Номер детали на чертеже:

18

Хладонопровод

Заводской номер: 05-070191-00 Количество на модель: 1
05-070191-00
1
19

Номер детали на чертеже:

19

Хладонопровод

Заводской номер: 05-070192-00 Количество на модель: 1
05-070192-00
1
