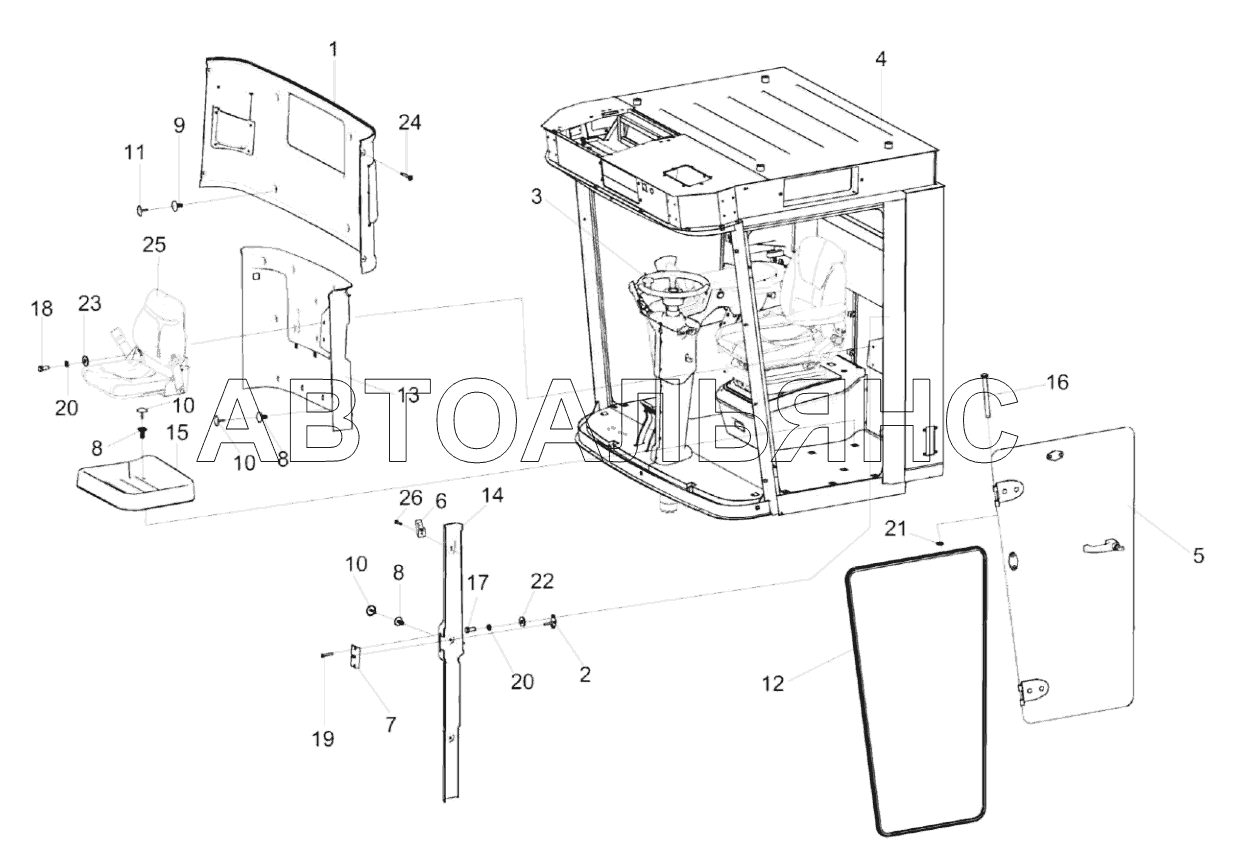

Кабина УКЗ-01-0101000 (лист 1) КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Установка кабины УКЗ-01-0100000 КЗС-3221КР ПАЛЕССЕ GH800 Кабина УКЗ-01-0101000 (лист 2) КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабина

Заводской номер: УКЗ-01-0101000 Количество на модель: 1
УКЗ-01-0101000
1

Номер детали на чертеже:

Установка облицовки

Заводской номер: УКЗ-01-0101020 Количество на модель: 1
УКЗ-01-0101020
1

Номер детали на чертеже:

Установка облицовки

Заводской номер: УКЗ-01-0101050-01 Количество на модель: 1
УКЗ-01-0101050-01
1

Номер детали на чертеже:

Установка облицовки

Заводской номер: УКЗ-01-0101060 Количество на модель: 1
УКЗ-01-0101060
1

Номер детали на чертеже:

Установка кронштейна

Заводской номер: УКЗ-01-0101190 Количество на модель: 1
УКЗ-01-0101190
1

Номер детали на чертеже:

Установка сиденья

Заводской номер: УКЗ-01-0101260 Количество на модель: 1
УКЗ-01-0101260
1

Номер детали на чертеже:

Установка поддона

Заводской номер: УКЗ-01-0101270 Количество на модель: 1
УКЗ-01-0101270
1
1

Номер детали на чертеже:

1

Стенка

Заводской номер: УКЗ-01-0101030 Количество на модель: 1
УКЗ-01-0101030
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-14-0120060 Количество на модель: 1
КЗК-14-0120060
1
3

Номер детали на чертеже:

3

Площадка управления

Заводской номер: УКЗ-01-0200000 Количество на модель: 1
УКЗ-01-0200000
1
4

Номер детали на чертеже:

4

Каркас

Заводской номер: УКЗ-01-0102000 Количество на модель: 1
УКЗ-01-0102000
1
5

Номер детали на чертеже:

5

Дверь

Заводской номер: УКЗ-01-0101240 Количество на модель: 1
УКЗ-01-0101240
1
6

Номер детали на чертеже:

6

Крючок

Заводской номер: КВК-6-0120006 Количество на модель: 1
КВК-6-0120006
1
7

Номер детали на чертеже:

7

Накладка

Заводской номер: КВК-6-0120019-01 Количество на модель: 2
КВК-6-0120019-01
2
8

Номер детали на чертеже:

8

Держатель

Заводской номер: КЗК-12-0120077 Количество на модель: 13
КЗК-12-0120077
13
9

Номер детали на чертеже:

9

Держатель

Заводской номер: КЗК-12-0120077-04 Количество на модель: 6
КЗК-12-0120077-04
6
10

Номер детали на чертеже:

10

Фиксатор

Заводской номер: КЗК-12-0120078 Количество на модель: 13
КЗК-12-0120078
13
11

Номер детали на чертеже:

11

Фиксатор

Заводской номер: КЗК-12-0120078-04 Количество на модель: 6
КЗК-12-0120078-04
6
12

Номер детали на чертеже:

12

Уплотнение

Заводской номер: КЗК-12-0131003-01 Количество на модель: 2
КЗК-12-0131003-01
2
13

Номер детали на чертеже:

13

Облицовка стойки

Заводской номер: УКЗ-01 -0101005-01 Количество на модель: 1
УКЗ-01 -0101005-01
1
14

Номер детали на чертеже:

14

Облицовка стойки

Заводской номер: УКЗ-01-0101006 Количество на модель: 1
УКЗ-01-0101006
1
15

Номер детали на чертеже:

15

Поддон

Заводской номер: УКЗ-01-0101014 Количество на модель: 1
УКЗ-01-0101014
1
16

Номер детали на чертеже:

16

Ось

Заводской номер: КЗК-5-0120601-01 Количество на модель: 4
КЗК-5-0120601-01
4
17

Номер детали на чертеже:

17

Болт М8-6eх20-7796

Заводской номер: Болт М8-6eх20-7796 Количество на модель: 2
Болт М8-6eх20-7796
2
18

Номер детали на чертеже:

18

Болт М8-6eх25-7796

Заводской номер: Болт М8-6eх25-7796 Количество на модель: 4
Болт М8-6eх25-7796
4
19

Номер детали на чертеже:

19

Винт

Заводской номер: Винт B2.М5-6eх30-17475 Количество на модель: 3
Винт B2.М5-6eх30-17475
3
20

Номер детали на чертеже:

20

Шайба 8Т 65Г-6402

Заводской номер: Шайба 8Т 65Г-6402 Количество на модель: 2
Шайба 8Т 65Г-6402
2
21

Номер детали на чертеже:

21

Шайба

Заводской номер: Шайба 9 65Г-11648 Количество на модель: 4
Шайба 9 65Г-11648
4
22

Номер детали на чертеже:

22

Шайба

Заводской номер: Шайба C 8.01-6958 Количество на модель: 2
Шайба C 8.01-6958
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: Шайба C.8.01-11371 Количество на модель: 4
Шайба C.8.01-11371
4
24

Номер детали на чертеже:

24

Винт

Заводской номер: Винт 4,2Х13 Количество на модель: 4
Винт 4,2Х13
4
25

Номер детали на чертеже:

25

Сиденье

Заводской номер: SPR740 P9081-068 Количество на модель: 1
SPR740 P9081-068
1
26

Номер детали на чертеже:

26

Шуруп саморез 3,5х25

Заводской номер: 3,5х25 Количество на модель: 1
3,5х25
1
