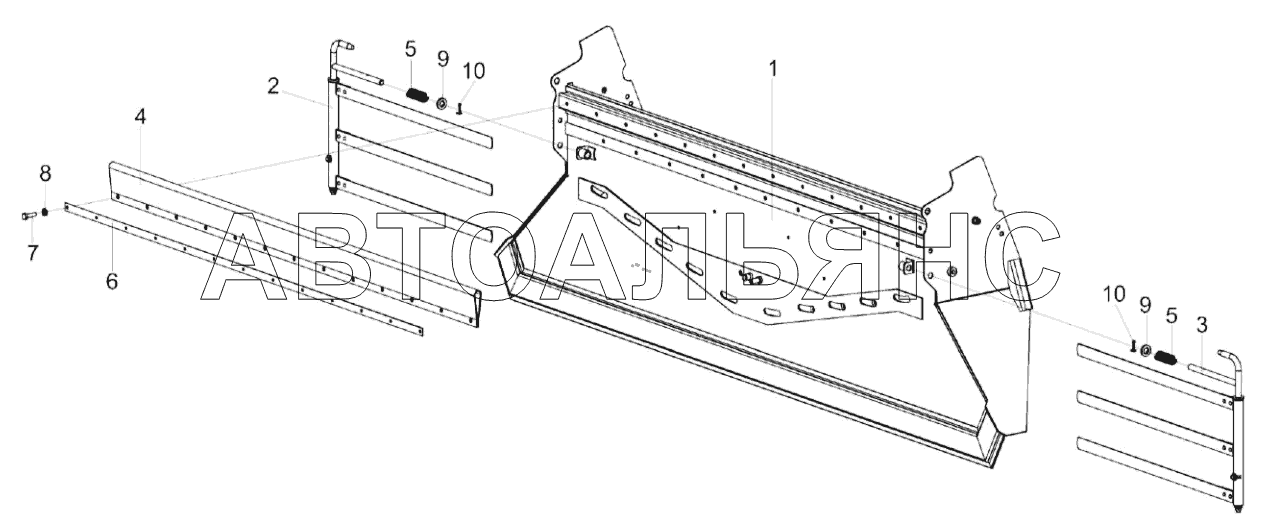

Дефлектор КЗК-3219-0290020 (лист 2) КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Дефлектор КЗК-3219-0290020 (лист 1) КЗС-3221КР ПАЛЕССЕ GH800 Граблины КЗК-10-0290100 и КЗК-10-0290100-01 КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Дефлектор

Заводской номер: КЗК-3219-0290020 Количество на модель: 1
КЗК-3219-0290020
1
1

Номер детали на чертеже:

1

Кожух

Заводской номер: КЗК-3219-0290050A Количество на модель: 1
КЗК-3219-0290050A
1
2

Номер детали на чертеже:

2

Граблина

Заводской номер: КЗК-10-0290100 Количество на модель: 1
КЗК-10-0290100
1
3

Номер детали на чертеже:

3

Граблина

Заводской номер: КЗК-10-0290100-01 Количество на модель: 1
КЗК-10-0290100-01
1
4

Номер детали на чертеже:

4

Уплотнение

Заводской номер: КЗК-12-0290005 Количество на модель: 1
КЗК-12-0290005
1
5

Номер детали на чертеже:

5

Пружина

Заводской номер: КЗК 0290626 Количество на модель: 2
КЗК 0290626
2
6

Номер детали на чертеже:

6

Планка

Заводской номер: КЗК-10-0290493 Количество на модель: 1
КЗК-10-0290493
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: Болт М6-6ex20 - 7798 Количество на модель: 13
Болт М6-6ex20 - 7798
13
8

Номер детали на чертеже:

8

Шайба

Заводской номер: Шайба C 6.01 - 6958 Количество на модель: 13
Шайба C 6.01 - 6958
13
9

Номер детали на чертеже:

9

Шайба

Заводской номер: Шайба C.14.01 - 11371 Количество на модель: 17
Шайба C.14.01 - 11371
17
10

Номер детали на чертеже:

10

Шплинт

Заводской номер: Шплинт 4x22 - 397 Количество на модель: 2
Шплинт 4x22 - 397
2
