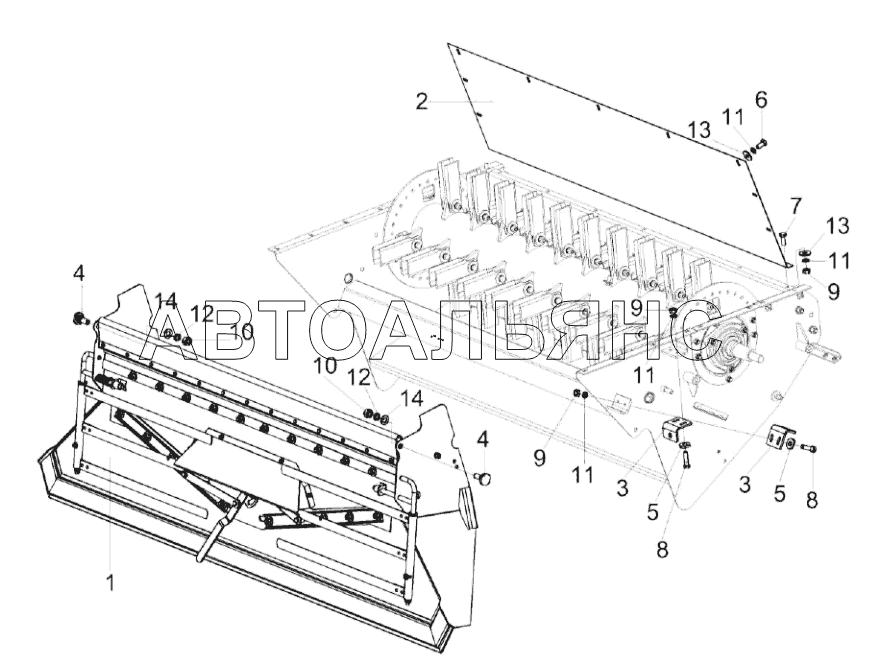

Установка соломоизмельчителя КЗК-3321-2-0290600 (лист 3) КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Установка соломоизмельчителя КЗК-3321-2-0290600 (лист 2) КЗС-3221КР ПАЛЕССЕ GH800 Соломоизмельчитель КЗК-3321-2-0290000 (лист 1) КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка соломоизмельчителя

Заводской номер: КЗК-3321-2-0290600 Количество на модель: 1
КЗК-3321-2-0290600
1
1

Номер детали на чертеже:

1

Дефлектор

Заводской номер: КЗК-3219-0290020 Количество на модель: 1
КЗК-3219-0290020
1
2

Номер детали на чертеже:

2

Стенка

Заводской номер: КЗК-3219-0290060 Количество на модель: 1
КЗК-3219-0290060
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК-3219-0290425 Количество на модель: 2
КЗК-3219-0290425
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: КЗК-3219-0290623 Количество на модель: 2
КЗК-3219-0290623
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: УЭС-7-0400405 Количество на модель: 4
УЭС-7-0400405
4
6

Номер детали на чертеже:

6

Болт

Заводской номер: Болт М8-6ex16 - 7796 Количество на модель: 9
Болт М8-6ex16 - 7796
9
7

Номер детали на чертеже:

7

Болт

Заводской номер: Болт М8-6ex20 - 7796 Количество на модель: 4
Болт М8-6ex20 - 7796
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: Болт М8-6ex30 - 7796 Количество на модель: 4
Болт М8-6ex30 - 7796
4
9

Номер детали на чертеже:

9

Гайка

Заводской номер: Гайка М8-6H - 5915 Количество на модель: 15
Гайка М8-6H - 5915
15
10

Номер детали на чертеже:

10

Гайка М10-6G - 5915

Заводской номер: Гайка М10-6G - 5915 Количество на модель: 2
Гайка М10-6G - 5915
2
11

Номер детали на чертеже:

11

Шайба 8Т 65Г - 6402

Заводской номер: Шайба 8Т 65Г - 6402 Количество на модель: 28
Шайба 8Т 65Г - 6402
28
12

Номер детали на чертеже:

12

Шайба 10Т 65Г - 6402

Заводской номер: Шайба 10Т 65Г - 6402 Количество на модель: 22
Шайба 10Т 65Г - 6402
22
13

Номер детали на чертеже:

13

Шайба

Заводской номер: Шайба C 8.01 - 6958 Количество на модель: 33
Шайба C 8.01 - 6958
33
14

Номер детали на чертеже:

14

Шайба

Заводской номер: КСН 0100665 Количество на модель: 2
КСН 0100665
2
