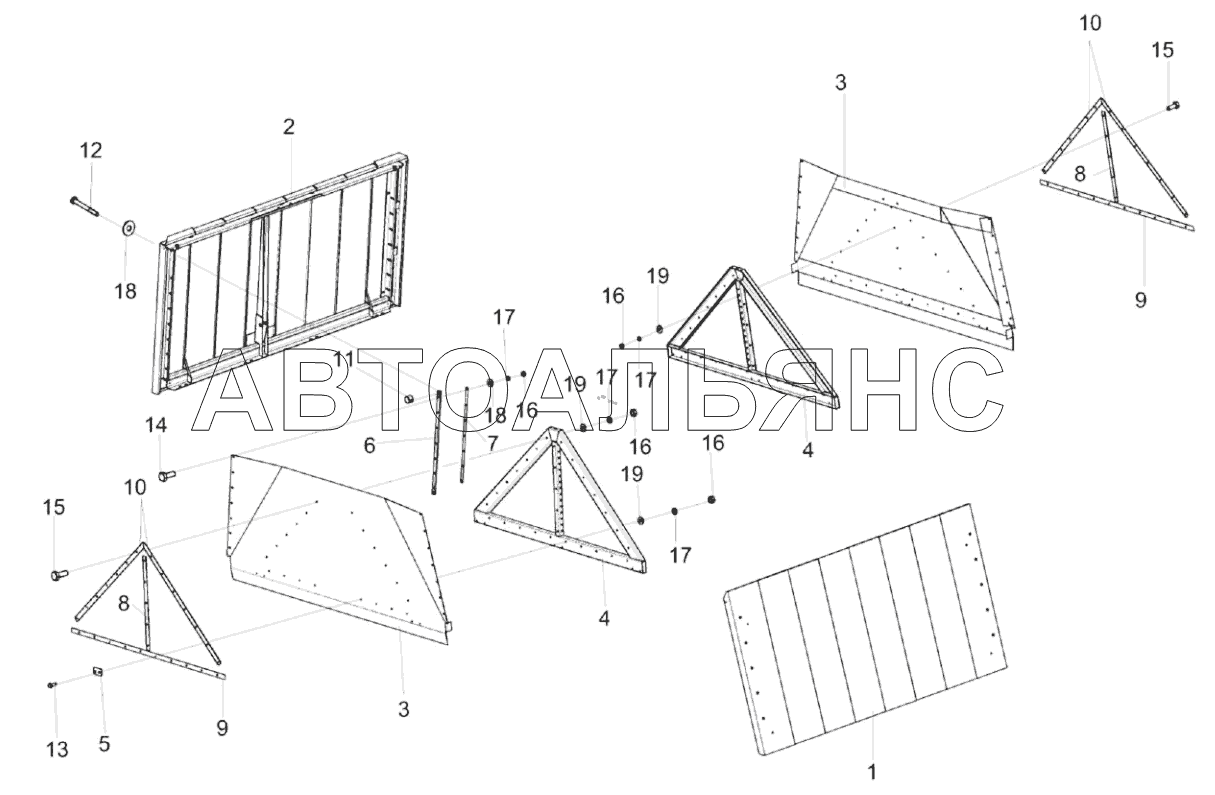

Установка крыши бункера КЗК-3219-0134500 КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Установка бункера КЗК-3321-1-0203000 КЗС-3221КР ПАЛЕССЕ GH800 Бункер КЗК-3321-1-0203010 (лист 1) КЗС-3221КР ПАЛЕССЕ GH800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка крыши бункера

Заводской номер: КЗК-3219-0134500 Количество на модель: 1
КЗК-3219-0134500
1

Номер детали на чертеже:

Клин

Заводской номер: КЗК-3219-0134530 Количество на модель: 2
КЗК-3219-0134530
2
1

Номер детали на чертеже:

1

Крыша

Заводской номер: КЗК-3219-0134010 Количество на модель: 1
КЗК-3219-0134010
1
2

Номер детали на чертеже:

2

Крыша

Заводской номер: КЗК-3219-0134020 Количество на модель: 1
КЗК-3219-0134020
1
3

Номер детали на чертеже:

3

Клин

Заводской номер: КЗК-3219-0134540 Количество на модель: 1
КЗК-3219-0134540
1
4

Номер детали на чертеже:

4

Клин

Заводской номер: КЗК-3219-0134570 Количество на модель: 1
КЗК-3219-0134570
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КЗК-3219-0134590 Количество на модель: 4
КЗК-3219-0134590
4
6

Номер детали на чертеже:

6

Планка

Заводской номер: КЗК-3219-0134423 Количество на модель: 4
КЗК-3219-0134423
4
7

Номер детали на чертеже:

7

Планка

Заводской номер: КЗК-3219-0134424 Количество на модель: 4
КЗК-3219-0134424
4
8

Номер детали на чертеже:

8

Жесткость

Заводской номер: КЗК-3219-0134434 Количество на модель: 1
КЗК-3219-0134434
1
9

Номер детали на чертеже:

9

Жесткость

Заводской номер: КЗК-3219-0134435 Количество на модель: 1
КЗК-3219-0134435
1
10

Номер детали на чертеже:

10

Жесткость

Заводской номер: КЗК-3219-0134437 Количество на модель: 2
КЗК-3219-0134437
2
11

Номер детали на чертеже:

11

Бонка

Заводской номер: КЗК-3219-0134601 Количество на модель: 8
КЗК-3219-0134601
8
12

Номер детали на чертеже:

12

Болт

Заводской номер: КЗК-3219-0134603 Количество на модель: 8
КЗК-3219-0134603
8
13

Номер детали на чертеже:

13

Болт М6-6eх16-7798

Заводской номер: Болт М6-6eх16-7798 Количество на модель: 28
Болт М6-6eх16-7798
28
14

Номер детали на чертеже:

14

Болт

Заводской номер: Болт М8-6eх35-7796 Количество на модель: 28
Болт М8-6eх35-7796
28
15

Номер детали на чертеже:

15

Болт

Заводской номер: Болт М8-6eх20-7798 Количество на модель: 29
Болт М8-6eх20-7798
29
16

Номер детали на чертеже:

16

Гайка М8-6G-5915

Заводской номер: Гайка М8-6G-5915 Количество на модель: 28
Гайка М8-6G-5915
28
17

Номер детали на чертеже:

17

Шайба 8 65Г- 6402

Заводской номер: Шайба 8 65Г-6402 Количество на модель: 28
Шайба 8 65Г-6402
28
18

Номер детали на чертеже:

18

Шайба

Заводской номер: Шайба C 8.01-6958 Количество на модель: 36
Шайба C 8.01-6958
36
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Шайба C.8.01-11371 Количество на модель: 8
Шайба C.8.01-11371
8
