Коробка передач КЗК-12А-12-0107030 (валы, шестерни) КЗС-3221КР ПАЛЕССЕ GH800. Каталог 2021г.

Коробка передач КЗК-12А-12-0107030 (корпус, крышки) КЗС-3221КР ПАЛЕССЕ GH800 Дифференциал КЗК-12-0107540 КЗС-3221КР ПАЛЕССЕ GH800

Вид отображения:

Детали справа

По ширине экрана

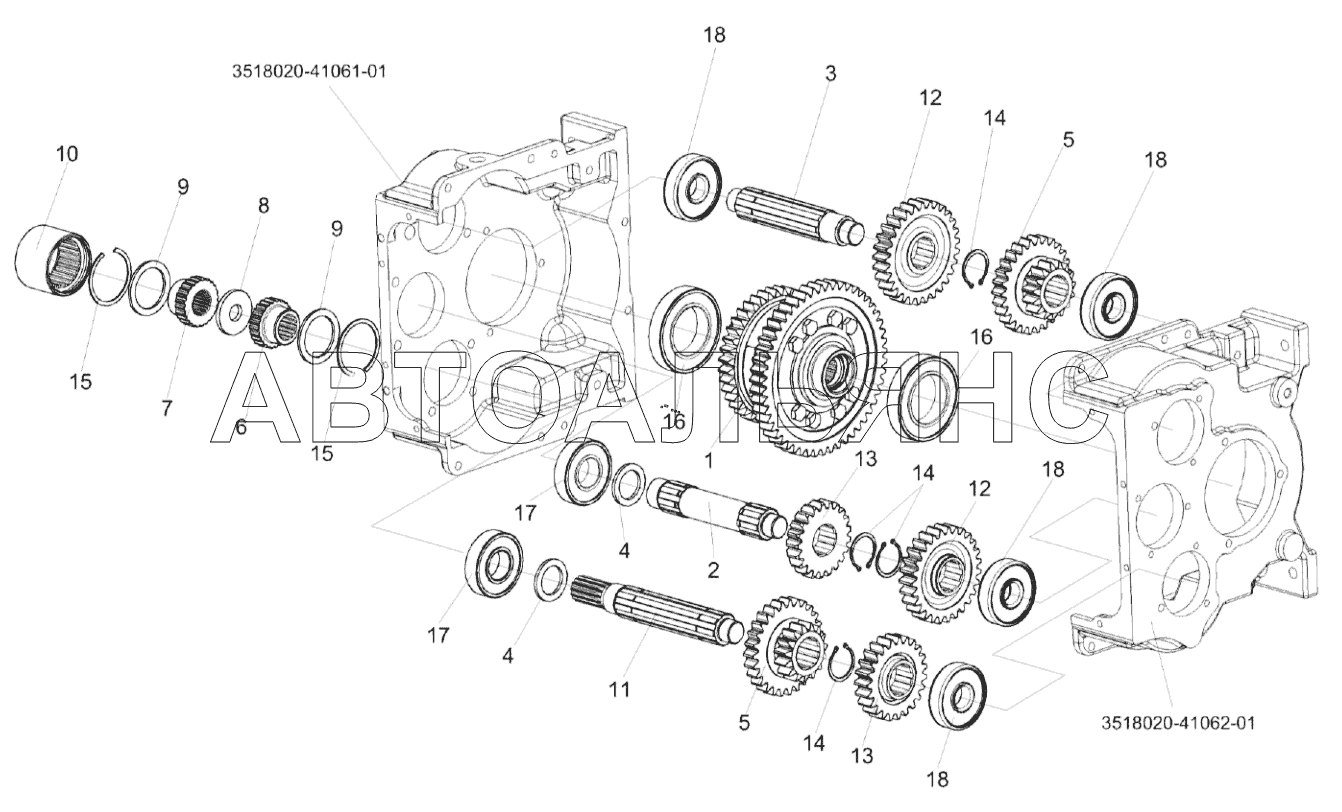

КЗК-12А-12-0107030

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

17

17

18

18

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Коробка передач

Заводской номер: КЗК-12А-12-0107030 Количество на модель: 1

КЗК-12А-12-0107030

1

1

Номер детали на чертеже:

1

Дифференциал

Заводской номер: КЗК-12-0107540 Количество на модель: 1

КЗК-12-0107540

1

2

Номер детали на чертеже:

2

Вал

Заводской номер: КЗК-812-0107643 Количество на модель: 1

КЗК-812-0107643

1

3

Номер детали на чертеже:

3

Вал

Заводской номер: КЗК-812-0107642 Количество на модель: 1

КЗК-812-0107642

1

4

Номер детали на чертеже:

4

Кольцо распорное

Заводской номер: 3518020-46009 Количество на модель: 2

3518020-46009

2

5

Номер детали на чертеже:

5

Блок шестерен

Заводской номер: КЗК-12-0107654 Количество на модель: 2

КЗК-12-0107654

2

6

Номер детали на чертеже:

6

Полумуфта первичного вала

Заводской номер: 3518020-46132 Количество на модель: 1

3518020-46132

1

7

Номер детали на чертеже:

7

Полумуфта гидромотора

Заводской номер: 3518020-46133 Количество на модель: 1

3518020-46133

1

8

Номер детали на чертеже:

8

Кольцо полумуфты гидромотора

Заводской номер: 3518020-46134 Количество на модель: 1

3518020-46134

1

9

Номер детали на чертеже:

9

Кольцо дистанционное полумуфты

Заводской номер: 3518020-46135 Количество на модель: 2

3518020-46135

2

10

Номер детали на чертеже:

10

Втулка шлицевая полумуфты

Заводской номер: 3518020-46136 Количество на модель: 1

3518020-46136

1

11

Номер детали на чертеже:

11

Вал

Заводской номер: КЗК-812-0107641 Количество на модель: 1

КЗК-812-0107641

1

12

Номер детали на чертеже:

12

Шестерня

Заводской номер: КЗК-12-0107655 Количество на модель: 2

КЗК-12-0107655

2

13

Номер детали на чертеже:

13

Шестерня

Заводской номер: КЗК-12-0107656 Количество на модель: 2

КЗК-12-0107656

2

14

Номер детали на чертеже:

14

Кольцо В50-13942

Заводской номер: Кольцо В50-13942 Количество на модель: 4

Кольцо В50-13942

4

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: Кольцо В85-13943 Количество на модель: 2

Кольцо В85-13943

2

16

Номер детали на чертеже:

16

Подшипник 215-8338

Заводской номер: Подшипник 215-8338 Количество на модель: 2

Подшипник 215-8338

2

067661

215 (6215) 215

Код: 067661

Артикул: 215 (6215), 215

Производитель:

17

Номер детали на чертеже:

17

Подшипник

Заводской номер: Подшипник NJ309-E-TVP2 Количество на модель: 2

Подшипник NJ309-E-TVP2

2

17

Номер детали на чертеже:

17

Подшипник

Заводской номер: Подшипник NJ309EW Количество на модель: 2

Подшипник NJ309EW

2

17

Номер детали на чертеже:

17

Подшипник

Заводской номер: Подшипник NJ309E Количество на модель: 2

Подшипник NJ309E

2

17

Номер детали на чертеже:

17

Подшипник

Заводской номер: Подшипник NJ309ECJ Количество на модель: 2

Подшипник NJ309ECJ

2

18

Номер детали на чертеже:

18

Подшипник

Заводской номер: Подшипник NJ407 Количество на модель: 4

Подшипник NJ407

4

18

Номер детали на чертеже:

18

Подшипник

Заводской номер: Подшипник NJ407-M1 Количество на модель: 4

Подшипник NJ407-M1

4
