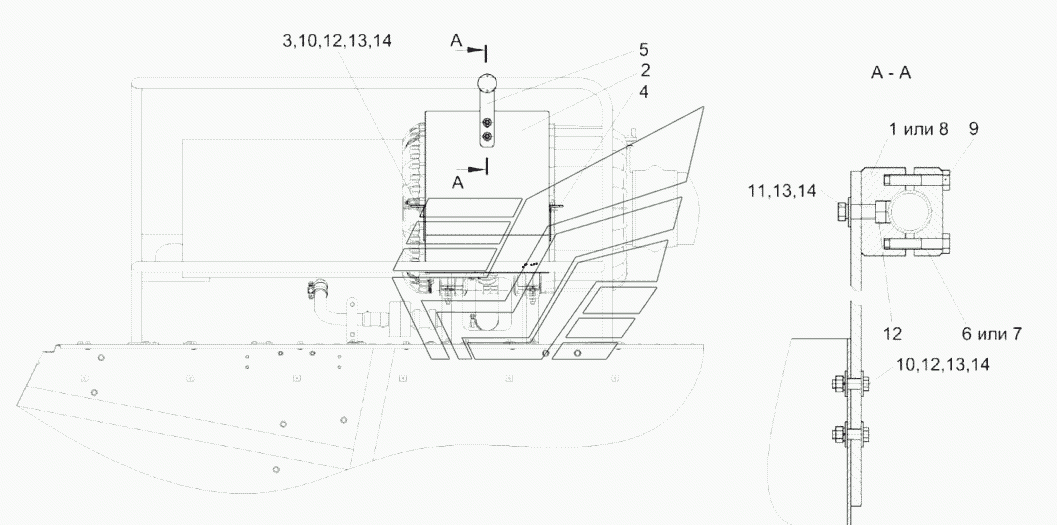

Установка щитка КЗК-1420-0106550 КЗС-2124КР. Каталог 2018г.

Установка сигнальных полос КЗК-2124-0100020 (вид сзади) КЗС-2124КР Установка щита КЗК-16-1-0100500 КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка щитка

Заводской номер: КЗК-1420-0106550 Количество на модель: 1
КЗК-1420-0106550
1
1

Номер детали на чертеже:

1

Прижим

Заводской номер: КЗК-12-0100080А Количество на модель: 1
КЗК-12-0100080А
1
2

Номер детали на чертеже:

2

Щиток

Заводской номер: КЗК-1420-0106487 Количество на модель: 1
КЗК-1420-0106487
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК-1420-0106488 Количество на модель: 1
КЗК-1420-0106488
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КЗК-1420-0106488-01 Количество на модель: 1
КЗК-1420-0106488-01
1
5

Номер детали на чертеже:

5

Пластина

Заводской номер: КЗК-1420-0106489 Количество на модель: 1
КЗК-1420-0106489
1
6

Номер детали на чертеже:

6

Прижим

Заводской номер: КЗК-12-0100003А Количество на модель: 1
КЗК-12-0100003А
1
7

Номер детали на чертеже:

7

Прижим

Заводской номер: КЗК-12-0100602 Количество на модель: 1
КЗК-12-0100602
1
8

Номер детали на чертеже:

8

Прижим

Заводской номер: КЗК-12-0100603 Количество на модель: 1
КЗК-12-0100603
1
9

Номер детали на чертеже:

9

Болт М6-6eх35-7798

Заводской номер: БолтМ6-6eх35-7798 Количество на модель: 2
БолтМ6-6eх35-7798
2
10

Номер детали на чертеже:

10

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 6
БолтМ8-6eх20-7796
6
11

Номер детали на чертеже:

11

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 1
БолтМ8-6eх25-7796
1
12

Номер детали на чертеже:

12

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 7
ГайкаМ8-6G-5915
7
13

Номер детали на чертеже:

13

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т65Г-6402 Количество на модель: 7
Шайба8Т65Г-6402
7
14

Номер детали на чертеже:

14

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 13
ШайбаC8.01-6958
13
Установка сигнальных полос КЗК-2124-0100020 (вид сзади) КЗС-2124КР Установка щита КЗК-16-1-0100500 КЗС-2124КР
