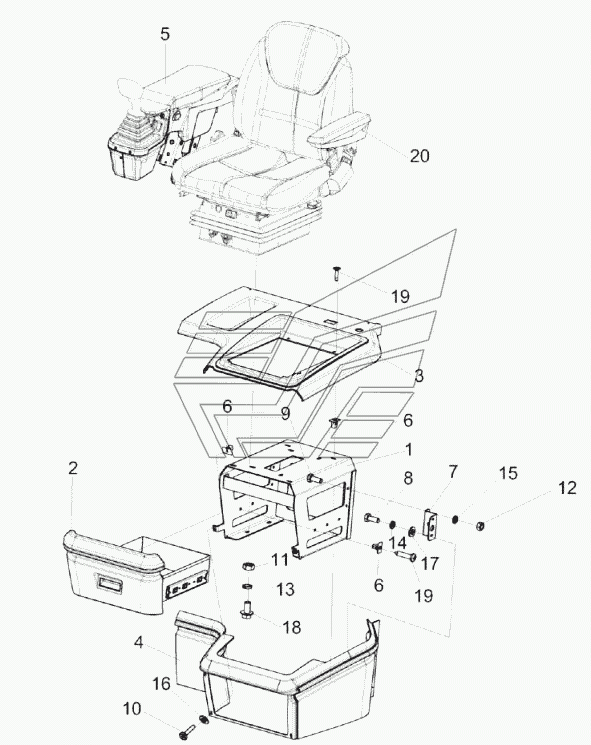

Площадка управления КЗК-2124-0119000 (лист 3) КЗС-2124КР. Каталог 2018г.

Площадка управления КЗК-2124-0119000 (лист 2) КЗС-2124КР Пульт управления КЗК-2124-0119600 КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КЗК-2124-0119000 Количество на модель: 1
КЗК-2124-0119000
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: KBК-6-0129470 Количество на модель: 1
KBК-6-0129470
1
2

Номер детали на чертеже:

2

Ящик

Заводской номер: КЗК-2124-0119080 Количество на модель: 1
КЗК-2124-0119080
1
3

Номер детали на чертеже:

3

Панель

Заводской номер: КЗК-2124-0119170 Количество на модель: 1
КЗК-2124-0119170
1
4

Номер детали на чертеже:

4

Облицовка

Заводской номер: КЗК-2124-0119500 Количество на модель: 1
КЗК-2124-0119500
1
5

Номер детали на чертеже:

5

Пульт управления

Заводской номер: КЗК-2124-0119600 Количество на модель: 1
КЗК-2124-0119600
1
6

Номер детали на чертеже:

6

Закладная

Заводской номер: KBК-6-0129009 Количество на модель: 16
KBК-6-0129009
16
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КЗК-2124-0119414 Количество на модель: 1
КЗК-2124-0119414
1
8

Номер детали на чертеже:

8

Болт М6-6eх25-7798

Заводской номер: БолтМ6-6eх25-7798 Количество на модель: 4
БолтМ6-6eх25-7798
4
9

Номер детали на чертеже:

9

Болт М8-6eх20-7798

Заводской номер: БолтМ8-6eх20-7798 Количество на модель: 2
БолтМ8-6eх20-7798
2
10

Номер детали на чертеже:

10

Винт 2-4х25-10619

Заводской номер: Винт2-4х25-10619 Количество на модель: 2
Винт2-4х25-10619
2
11

Номер детали на чертеже:

11

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 4
ГайкаМ10-6G-5915
4
12

Номер детали на чертеже:

12

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 2
ГайкаМ8-6G-5915
2
13

Номер детали на чертеже:

13

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т65Г-6402 Количество на модель: 4
Шайба10Т65Г-6402
4
14

Номер детали на чертеже:

14

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т65Г-6402 Количество на модель: 13
Шайба6Т65Г-6402
13
15

Номер детали на чертеже:

15

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т65Г-6402 Количество на модель: 2
Шайба8Т65Г-6402
2
16

Номер детали на чертеже:

16

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 2
ШайбаC.5.01-11371
2
17

Номер детали на чертеже:

17

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 9
ШайбаC.6.01-11371
9
18

Номер детали на чертеже:

18

Болт

Заводской номер: БолтМ10х20-8.8-A-A3G Количество на модель: 12
БолтМ10х20-8.8-A-A3G
12
19

Номер детали на чертеже:

19

Саморез

Заводской номер: Саморез3,9x16 Количество на модель: 22
Саморез3,9x16
22
20

Номер детали на чертеже:

20

Сиденье

Заводской номер: КЗК-2124-0119040 Количество на модель: 1
КЗК-2124-0119040
1
20

Номер детали на чертеже:

20

Сиденье

Заводской номер: MAXIE8083.1372 Количество на модель: 1
MAXIE8083.1372
1
