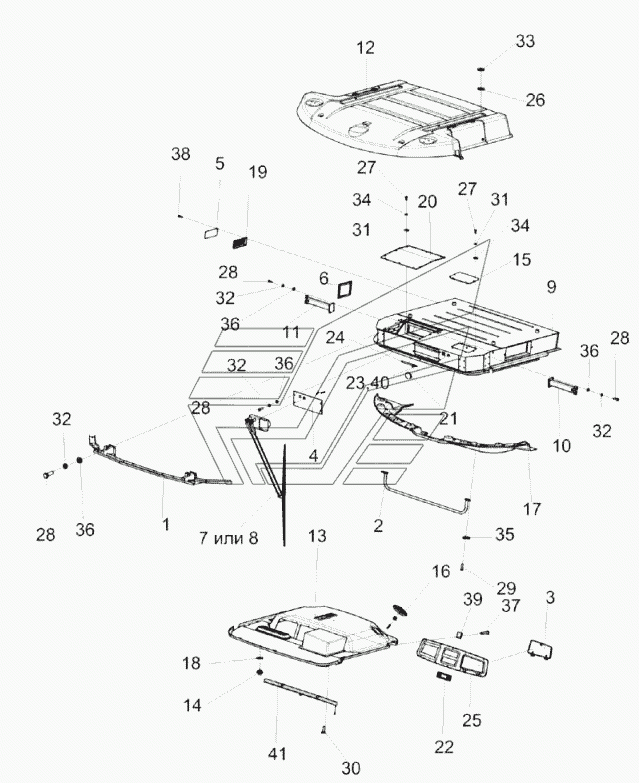

Кабина КЗК-2124-0120010 (лист 3) КЗС-2124КР. Каталог 2018г.

Кабина КЗК-2124-0120010 (лист 2) КЗС-2124КР Площадка управления КЗК-2124-0119000 (лист 1) КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабина

Заводской номер: КЗК-2124-0120010 Количество на модель: 1
КЗК-2124-0120010
1
1

Номер детали на чертеже:

1

Фародержатель

Заводской номер: КВК-6-0120310 Количество на модель: 1
КВК-6-0120310
1
2

Номер детали на чертеже:

2

Поручень

Заводской номер: КВК-6-0120330 Количество на модель: 1
КВК-6-0120330
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: КВК-6-0120370 Количество на модель: 1
КВК-6-0120370
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: КВК0120310 Количество на модель: 1
КВК0120310
1
5

Номер детали на чертеже:

5

Клапан

Заводской номер: КВК0120610 Количество на модель: 1
КВК0120610
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: КГС0120920 Количество на модель: 1
КГС0120920
1
7

Номер детали на чертеже:

7

Установка стеклоочистителя

Заводской номер: КЗК-12-0120810 Количество на модель: 1
КЗК-12-0120810
1
8

Номер детали на чертеже:

8

Установка стеклоочистителя

Заводской номер: КЗК-12-0120810-01 Количество на модель: 1
КЗК-12-0120810-01
1
9

Номер детали на чертеже:

9

Каркас

Заводской номер: КЗК-2124-0120020 Количество на модель: 1
КЗК-2124-0120020
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: КЗК-2124-0120180 Количество на модель: 1
КЗК-2124-0120180
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: КЗК-2124-0120180-01 Количество на модель: 1
КЗК-2124-0120180-01
1
12

Номер детали на чертеже:

12

Крыша

Заводской номер: КЗК-2124-0120210 Количество на модель: 1
КЗК-2124-0120210
1
13

Номер детали на чертеже:

13

Потолок

Заводской номер: КЗК-2124-0120230 Количество на модель: 1
КЗК-2124-0120230
1
14

Номер детали на чертеже:

14

Установка электрооборудования кабины

Заводской номер: КЗК-2124-0722000 Количество на модель: 1
КЗК-2124-0722000
1
15

Номер детали на чертеже:

15

Люк

Заводской номер: СЭУ0200380 Количество на модель: 1
СЭУ0200380
1
16

Номер детали на чертеже:

16

Крышка

Заводской номер: СЭУ0200670 Количество на модель: 2
СЭУ0200670
2
17

Номер детали на чертеже:

17

Молдинг

Заводской номер: КВК-6-0120035 Количество на модель: 1
КВК-6-0120035
1
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: КВК0120064 Количество на модель: 1
КВК0120064
1
19

Номер детали на чертеже:

19

Фильтр

Заводской номер: КВК0120089 Количество на модель: 1
КВК0120089
1
20

Номер детали на чертеже:

20

Крышка

Заводской номер: КВК0120465 Количество на модель: 1
КВК0120465
1
21

Номер детали на чертеже:

21

Заглушка

Заводской номер: КЗК-12-0120042 Количество на модель: 1
КЗК-12-0120042
1
22

Номер детали на чертеже:

22

Крышка

Заводской номер: КЗК-12-0120045 Количество на модель: 1
КЗК-12-0120045
1
23

Номер детали на чертеже:

23

Соединитель

Заводской номер: КЗК-12-0120092 Количество на модель: 1
КЗК-12-0120092
1
24

Номер детали на чертеже:

24

Трубопровод

Заводской номер: КЗК-12-0120095-11 Количество на модель: 1
КЗК-12-0120095-11
1
25

Номер детали на чертеже:

25

Панель

Заводской номер: КЗК-2124-0120004 Количество на модель: 1
КЗК-2124-0120004
1
26

Номер детали на чертеже:

26

Прокладка

Заводской номер: СЭУ0200068 Количество на модель: 6
СЭУ0200068
6
27

Номер детали на чертеже:

27

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 22
БолтМ6-6eх16-7798
22
28

Номер детали на чертеже:

28

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 24
БолтМ8-6eх25-7796
24
29

Номер детали на чертеже:

29

Болт М8-6eх30-7796

Заводской номер: БолтМ8-6eх30-7796 Количество на модель: 2
БолтМ8-6eх30-7796
2
30

Номер детали на чертеже:

30

Винт

Заводской номер: ВинтB2.М5-6eх16-17475 Количество на модель: 2
ВинтB2.М5-6eх16-17475
2
31

Номер детали на чертеже:

31

Шайба А6.65Г-6402

Заводской номер: Шайба665Г-6402 Количество на модель: 22
Шайба665Г-6402
22
32

Номер детали на чертеже:

32

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т65Г-6402 Количество на модель: 32
Шайба8Т65Г-6402
32
33

Номер детали на чертеже:

33

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 6
ШайбаC12.01-6958
6
34

Номер детали на чертеже:

34

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 22
ШайбаC6.01-6958
22
35

Номер детали на чертеже:

35

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 2
ШайбаC8.01-6958
2
36

Номер детали на чертеже:

36

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 26
ШайбаC.8.01-11371
26
37

Номер детали на чертеже:

37

Винт 2-5х2х25-10620

Заводской номер: Винт2-5х2х25-10620 Количество на модель: 18
Винт2-5х2х25-10620
18
38

Номер детали на чертеже:

38

Винт 4,2х25

Заводской номер: Винт4,2х25 Количество на модель: 4
Винт4,2х25
4
39

Номер детали на чертеже:

39

Держатель

Заводской номер: 6430-5325264 Количество на модель: 18
6430-5325264
18
40

Номер детали на чертеже:

40

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 1
Лента
1
41

Номер детали на чертеже:

41

Шторка солнцезащитная

Заводской номер: 20-YC1-8 Количество на модель: 1
20-YC1-8
1
