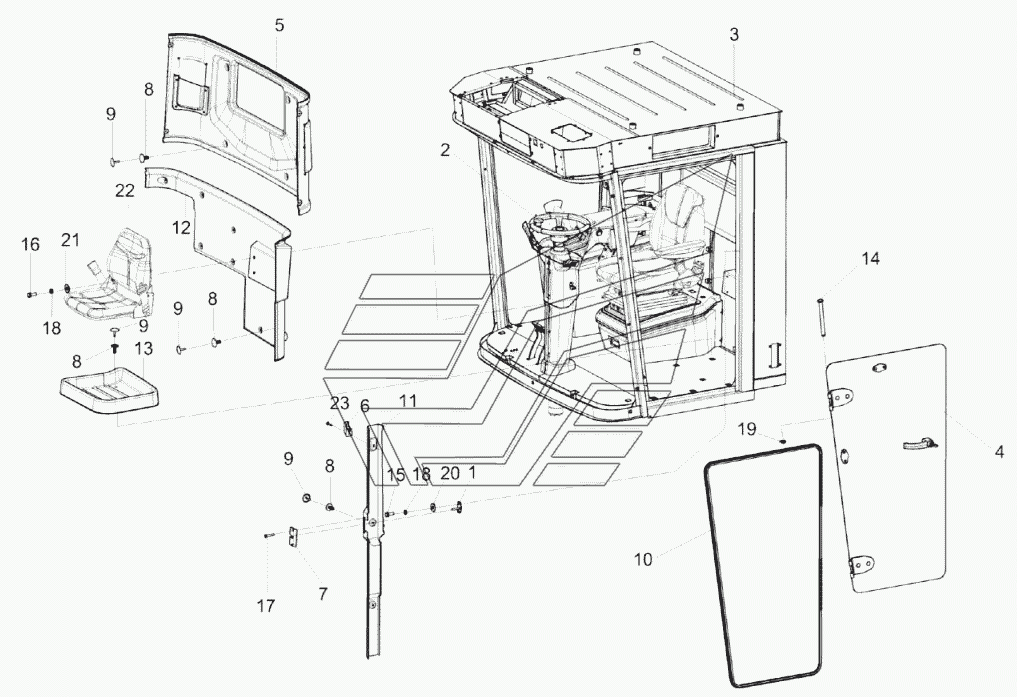

Кабина КЗК-2124-0120010 (лист 1) КЗС-2124КР. Каталог 2018г.

Установка кабины КЗК-2124-0120000 КЗС-2124КР Кабина КЗК-2124-0120010 (лист 2) КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабина

Заводской номер: КЗК-2124-0120010 Количество на модель: 1
КЗК-2124-0120010
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-14-0120060 Количество на модель: 1
КЗК-14-0120060
1
2

Номер детали на чертеже:

2

Площадка управления

Заводской номер: КЗК-2124-0119000 Количество на модель: 1
КЗК-2124-0119000
1
3

Номер детали на чертеже:

3

Каркас

Заводской номер: КЗК-2124-0120020 Количество на модель: 1
КЗК-2124-0120020
1
4

Номер детали на чертеже:

4

Дверь

Заводской номер: КЗК-2124-0120160 Количество на модель: 1
КЗК-2124-0120160
1
5

Номер детали на чертеже:

5

Облицовка

Заводской номер: КЗК-2124-0120300 Количество на модель: 1
КЗК-2124-0120300
1
6

Номер детали на чертеже:

6

Крючок

Заводской номер: КВК-6-0120006 Количество на модель: 2
КВК-6-0120006
2
7

Номер детали на чертеже:

7

Накладка

Заводской номер: КВК-6-0120019 Количество на модель: 2
КВК-6-0120019
2
8

Номер детали на чертеже:

8

Держатель

Заводской номер: КЗК-12-0120077-02 Количество на модель: 28
КЗК-12-0120077-02
28
9

Номер детали на чертеже:

9

Фиксатор

Заводской номер: КЗК-12-0120078-02 Количество на модель: 28
КЗК-12-0120078-02
28
10

Номер детали на чертеже:

10

Уплотнение

Заводской номер: КЗК-12-0131003-01 Количество на модель: 2
КЗК-12-0131003-01
2
11

Номер детали на чертеже:

11

Облицовка стойки

Заводской номер: КЗК-2124-0120023 Количество на модель: 1
КЗК-2124-0120023
1
12

Номер детали на чертеже:

12

Облицовка

Заводской номер: КЗК-2124-0120027 Количество на модель: 1
КЗК-2124-0120027
1
13

Номер детали на чертеже:

13

Поддон

Заводской номер: КЗК-2124-0120028 Количество на модель: 1
КЗК-2124-0120028
1
14

Номер детали на чертеже:

14

Ось

Заводской номер: КЗК-5-0120601-01 Количество на модель: 4
КЗК-5-0120601-01
4
15

Номер детали на чертеже:

15

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 4
БолтМ8-6eх20-7796
4
16

Номер детали на чертеже:

16

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 24
БолтМ8-6eх25-7796
24
17

Номер детали на чертеже:

17

Винт B2.М5-6eх30-17475

Заводской номер: ВинтB2.М5-6eх30-17475 Количество на модель: 3
ВинтB2.М5-6eх30-17475
3
18

Номер детали на чертеже:

18

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т65Г-6402 Количество на модель: 32
Шайба8Т65Г-6402
32
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Шайба965Г-11648 Количество на модель: 4
Шайба965Г-11648
4
20

Номер детали на чертеже:

20

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 4
ШайбаC8.01-6958
4
21

Номер детали на чертеже:

21

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 26
ШайбаC.8.01-11371
26
22

Номер детали на чертеже:

22

Сиденье

Заводской номер: SPR740P9081-068 Количество на модель: 1
SPR740P9081-068
1
23

Номер детали на чертеже:

23

Шуруп саморез 3,5х25

Заводской номер: Шурупсаморез3,5х25 Количество на модель: 2
Шурупсаморез3,5х25
2
