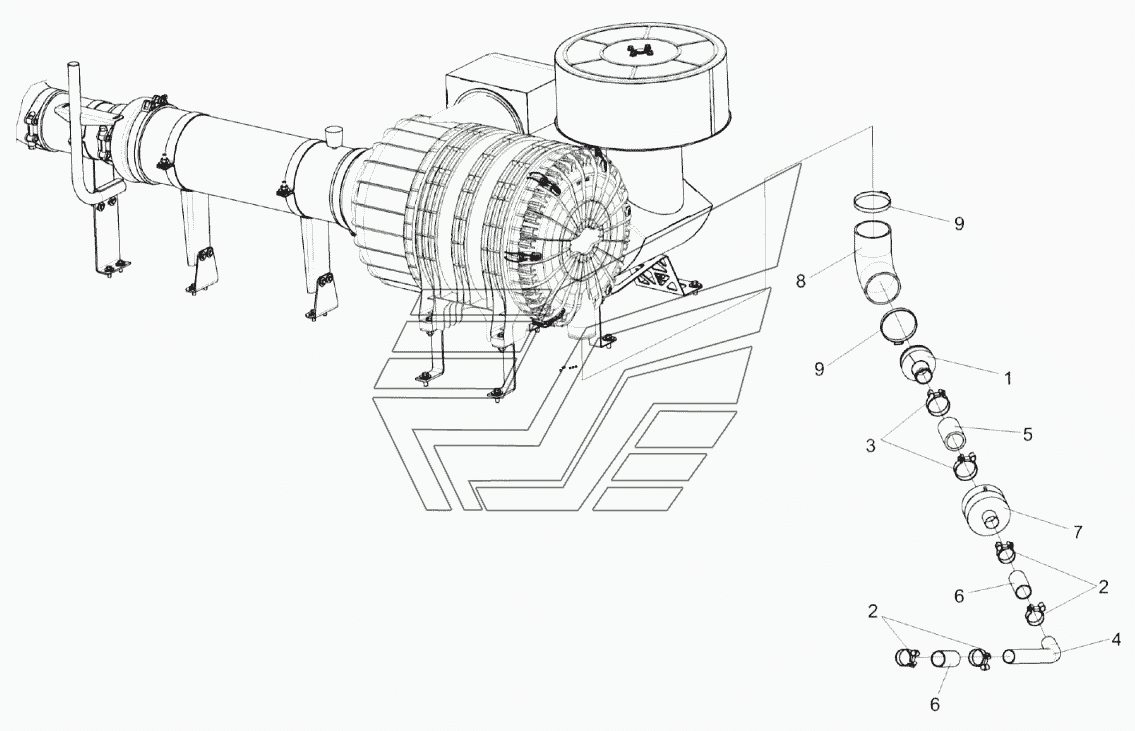

Установка фильтра воздушного КЗК-2124-0106080 (лист 2) КЗС-2124КР. Каталог 2018г.

Установка фильтра воздушного КЗК-2124-0106080 (лист 1) КЗС-2124КР Корпус КЗК-2124-0106160 КЗС-2124КР

Вид отображения:

Детали справа

По ширине экрана

КЗК-2124-0106080

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Установка фильтра воздушного

Заводской номер: КЗК-2124-0106080 Количество на модель: 1

КЗК-2124-0106080

Номер детали на чертеже:

Труба

Заводской номер: КЗК-2124-0106110 Количество на модель: 1

КЗК-2124-0106110

Номер детали на чертеже:

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 4

А23.02.170

Номер детали на чертеже:

Хомут стяжной

Заводской номер: А23.02.180 Количество на модель: 2

А23.02.180

Номер детали на чертеже:

Труба

Заводской номер: КЗК-2124-0106801 Количество на модель: 1

КЗК-2124-0106801

Номер детали на чертеже:

Рукав 38х49-1,6-10362

Заводской номер: КЗК-12-3-0126001 Количество на модель: 1

КЗК-12-3-0126001

Номер детали на чертеже:

Рукав VENA SIL GLASS 032

Заводской номер: КЗК-12-3-0126003 Количество на модель: 2

КЗК-12-3-0126003

Номер детали на чертеже:

Клапан

Заводской номер: P786338 Количество на модель: 1

P786338

Номер детали на чертеже:

Патрубок

Заводской номер: P133338ELBOW90grФ75100х100 Количество на модель: 1

P133338ELBOW90grФ75100х100

Номер детали на чертеже:

Хомут червячный TORRO 60-80/9 C7 W2

Заводской номер: TORRO60-80/9C7W2 Количество на модель: 2

TORRO60-80/9C7W2

Установка фильтра воздушного КЗК-2124-0106080 (лист 1) КЗС-2124КР Корпус КЗК-2124-0106160 КЗС-2124КР

Вернуться в раздел каталога

Номер	P786338
Наименование	Клапан
Кол-во на "Количество"	1
Покрытие	без покрытия

Номер	P133338ELBOW90grФ75100х100
Наименование	Патрубок
Кол-во на "Количество"	1
Покрытие	без покрытия

Номер	КЗК-12-3-0126001
Наименование	Рукав 38х49-1,6-10362
Кол-во на "Количество"	1
Модель	КЗК-12-3
Подгруппа	0126
Порядковый номер детали	001
