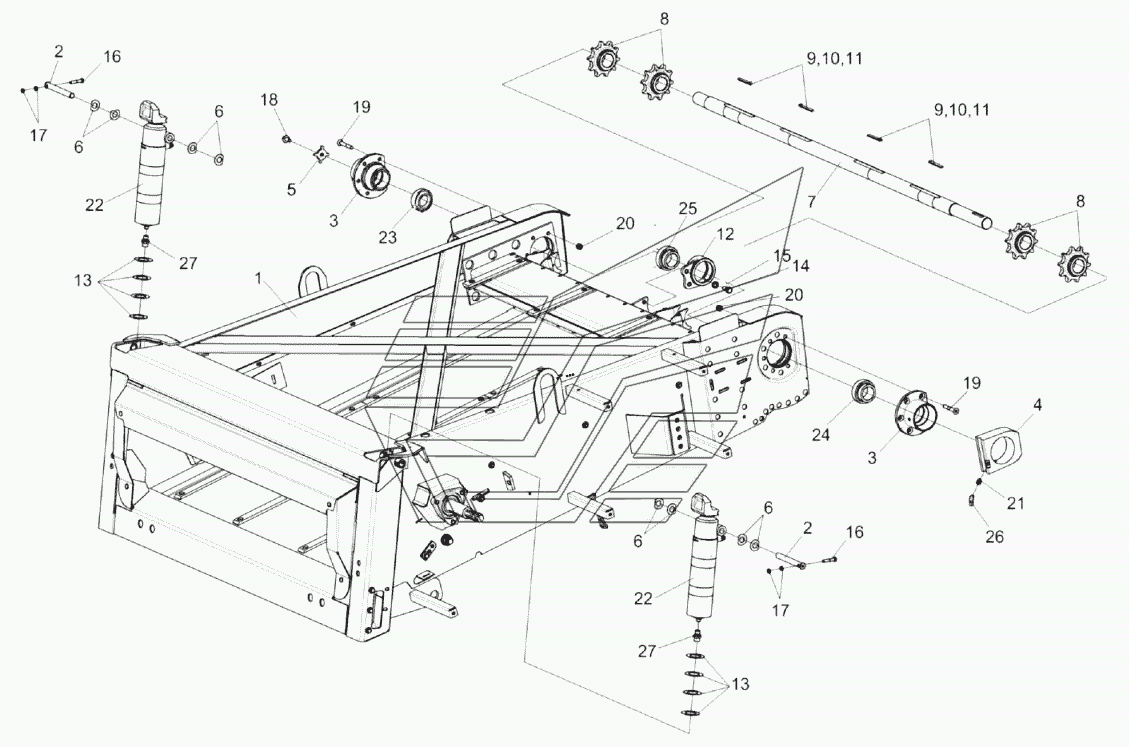

Камера наклонная КЗК-1420-1810010 (лист 6) КЗС-2124КР. Каталог 2018г.

Камера наклонная КЗК-1420-1810010 (лист 5) КЗС-2124КР Гидросистема наклонной камеры комбайна КЗС-1420 КЗК-1420-0679000 КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Камера наклонная

Заводской номер: КЗК-1420-1810010 Количество на модель: 1
КЗК-1420-1810010
1

Номер детали на чертеже:

Корпус

Заводской номер: КЗК-1420-1803010-01 Количество на модель: 1
КЗК-1420-1803010-01
1
1

Номер детали на чертеже:

1

Рама

Заводской номер: КЗК-1420-1811000 Количество на модель: 1
КЗК-1420-1811000
1
2

Номер детали на чертеже:

2

Палец

Заводской номер: КЗК-1420-1800608А Количество на модель: 2
КЗК-1420-1800608А
2
3

Номер детали на чертеже:

3

Корпус

Заводской номер: КЗК-1420-1803202А Количество на модель: 2
КЗК-1420-1803202А
2
4

Номер детали на чертеже:

4

Опора

Заводской номер: КЗК-1420-1803203-01 Количество на модель: 1
КЗК-1420-1803203-01
1
5

Номер детали на чертеже:

5

Звезда

Заводской номер: КЗК-1420-1803404 Количество на модель: 1
КЗК-1420-1803404
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: КЗК-1420-1800446 Количество на модель: 9
КЗК-1420-1800446
9
7

Номер детали на чертеже:

7

Вал верхний

Заводской номер: КЗК-1420-1803603 Количество на модель: 1
КЗК-1420-1803603
1
8

Номер детали на чертеже:

8

Звездочка

Заводской номер: КЗК-1420-1803605 Количество на модель: 4
КЗК-1420-1803605
4
9

Номер детали на чертеже:

9

Шпонка

Заводской номер: КЗК1773603 Количество на модель: 4
КЗК1773603
4
10

Номер детали на чертеже:

10

Шпонка

Заводской номер: КЗК1773603-01 Количество на модель: 4
КЗК1773603-01
4
11

Номер детали на чертеже:

11

Шпонка

Заводской номер: КЗК1773603-02 Количество на модель: 4
КЗК1773603-02
4
12

Номер детали на чертеже:

12

Корпус

Заводской номер: КЗК-12-1813301 Количество на модель: 1
КЗК-12-1813301
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: ПКК0202424 Количество на модель: 8
ПКК0202424
8
14

Номер детали на чертеже:

14

Болт

Заводской номер: УЭС0100603А Количество на модель: 2
УЭС0100603А
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: УЭС0100607-01 Количество на модель: 2
УЭС0100607-01
2
16

Номер детали на чертеже:

16

Болт М8-6eХ40-7796

Заводской номер: БолтМ8-6eХ40-7796 Количество на модель: 2
БолтМ8-6eХ40-7796
2
17

Номер детали на чертеже:

17

Гайка М8-6G.05-2526

Заводской номер: ГайкаМ8-6G.05-2526 Количество на модель: 4
ГайкаМ8-6G.05-2526
4
18

Номер детали на чертеже:

18

Болт

Заводской номер: БолтМ12х25-8.8-A-A3G Количество на модель: 3
БолтМ12х25-8.8-A-A3G
3
19

Номер детали на чертеже:

19

Винт М12Х80-30-10.9

Заводской номер: ВинтМ12Х80-30-10.9 Количество на модель: 10
ВинтМ12Х80-30-10.9
10
20

Номер детали на чертеже:

20

Гайка

Заводской номер: ГайкаМ12-8DIN980 Количество на модель: 10
ГайкаМ12-8DIN980
10
21

Номер детали на чертеже:

21

Адаптер

Заводской номер: M10х1,0KAXM10х1,0IC304-19509-1 Количество на модель: 1
M10х1,0KAXM10х1,0IC304-19509-1
1
22

Номер детали на чертеже:

22

Гидроцилиндр

Заводской номер: МПЦГ36.75.50.85 Количество на модель: 1
МПЦГ36.75.50.85
1
22

Номер детали на чертеже:

22

Гидроцилиндр поперечного копирования

Заводской номер: КЗК-1420-0679500 Количество на модель: 2
КЗК-1420-0679500
2
23

Номер детали на чертеже:

23

Подшипник 1726209-2RS1

Заводской номер: 1726209-2RS1 Количество на модель: 1
1726209-2RS1
1
24

Номер детали на чертеже:

24

Подшипник YET 209

Заводской номер: YET209 Количество на модель: 1
YET209
1
25

Номер детали на чертеже:

25

Подшипник

Заводской номер: YET210 Количество на модель: 1
YET210
1
25

Номер детали на чертеже:

25

Подшипник

Заводской номер: ES210G2 Количество на модель:
ES210G2
26

Номер детали на чертеже:

26

Штуцер угловой

Заводской номер: STWE6-LLM10х1,0KC223-13021-3 Количество на модель: 1
STWE6-LLM10х1,0KC223-13021-3
1
27

Номер детали на чертеже:

27

Штуцер

Заводской номер: GE08LREDOMDCF Количество на модель: 2
GE08LREDOMDCF
2
