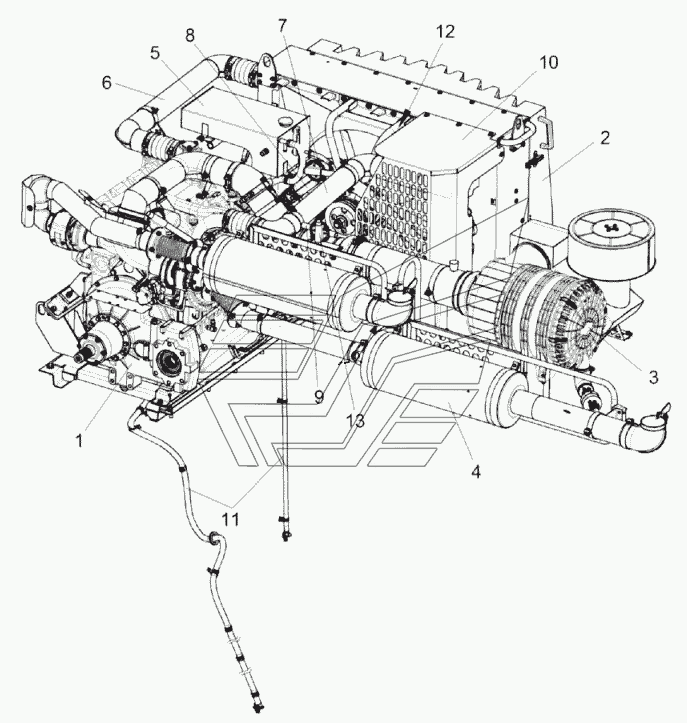

Установка двигателя OM 502 LA КЗК-2124-0106000 (лист 1) КЗС-2124КР. Каталог 2018г.

Колесо КЗК-1420-0110000 (изображено) и КЗК-1420-0110000-01 (зеркальное отражение) КЗС-2124КР Установка двигателя OM 502 LA КЗК-2124-0106000 (лист 2) КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КЗК-2124-0106000 Количество на модель: 1
КЗК-2124-0106000
1
1

Номер детали на чертеже:

1

Двигатель

Заводской номер: КЗК-2124-0106010 Количество на модель: 1
КЗК-2124-0106010
1
2

Номер детали на чертеже:

2

Установка радиатора

Заводской номер: КЗК-2124-0106040 Количество на модель: 1
КЗК-2124-0106040
1
3

Номер детали на чертеже:

3

Установка фильтра воздушного

Заводской номер: КЗК-2124-0106080 Количество на модель: 1
КЗК-2124-0106080
1
4

Номер детали на чертеже:

4

Установка глушителя

Заводской номер: КЗК-16-1-0106060 Количество на модель: 1
КЗК-16-1-0106060
1
5

Номер детали на чертеже:

5

Установка бачка расширительного

Заводской номер: КЗК-16-1-0106070 Количество на модель: 1
КЗК-16-1-0106070
1
6

Номер детали на чертеже:

6

Труба

Заводской номер: КЗК-16-1-0106180 Количество на модель: 1
КЗК-16-1-0106180
1
7

Номер детали на чертеже:

7

Труба

Заводской номер: КЗК-16-1-0106190 Количество на модель: 1
КЗК-16-1-0106190
1
8

Номер детали на чертеже:

8

Труба водяная

Заводской номер: КЗК-16-1-0106200 Количество на модель: 1
КЗК-16-1-0106200
1
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КЗК-16-1-0106330 Количество на модель: 2
КЗК-16-1-0106330
2
10

Номер детали на чертеже:

10

Установка ограждений

Заводской номер: КЗК-16-1-0106430 Количество на модель: 1
КЗК-16-1-0106430
1
11

Номер детали на чертеже:

11

Установка сливных рукавов

Заводской номер: КЗК-16-1-0106500 Количество на модель: 1
КЗК-16-1-0106500
1
12

Номер детали на чертеже:

12

Установка электрооборудования моторной установки

Заводской номер: КЗК-16-1-0726000 Количество на модель: 1
КЗК-16-1-0726000
1
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КЗК-12-6-0106407 Количество на модель: 4
КЗК-12-6-0106407
4
