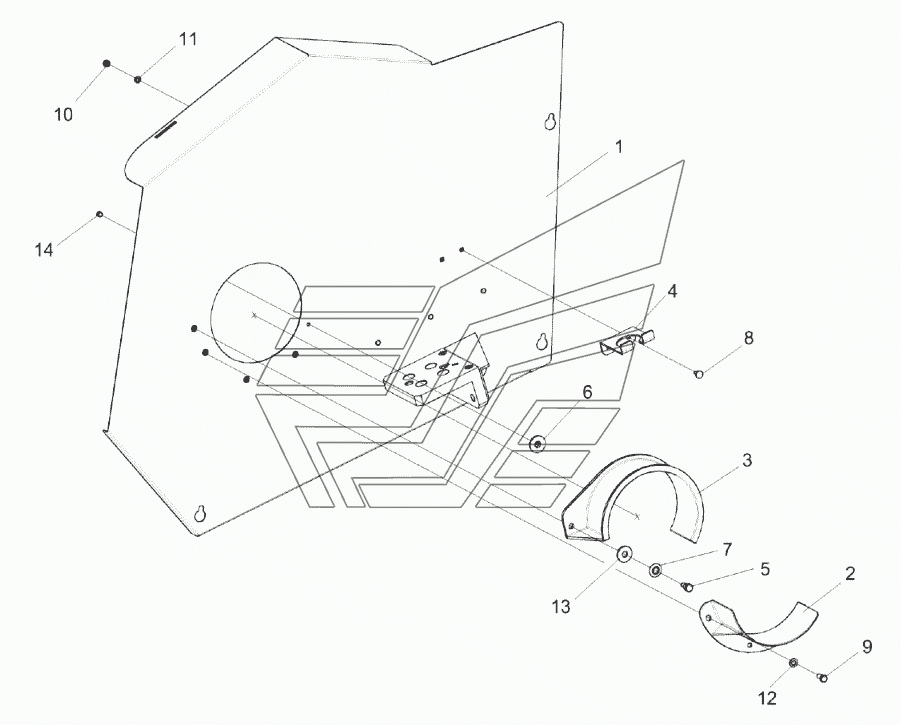

Ограждение КЗК-1420-1810100 КЗС-2124КР. Каталог 2018г.

Установка камеры наклонной КЗК-1420-1800000А (лист 3) КЗС-2124КР Камера наклонная КЗК-1420-1810010 (лист 1) КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ограждение

Заводской номер: КЗК-1420-1810100 Количество на модель: 1
КЗК-1420-1810100
1
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: КЗК-1420-1800120 Количество на модель: 1
КЗК-1420-1800120
1
2

Номер детали на чертеже:

2

Щиток

Заводской номер: КЗК-1420-1800006 Количество на модель: 1
КЗК-1420-1800006
1
3

Номер детали на чертеже:

3

Щиток

Заводской номер: КЗК-1420-1800007 Количество на модель: 1
КЗК-1420-1800007
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КЗК-1420-1800474 Количество на модель: 1
КЗК-1420-1800474
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: КЗК-1420-1800625 Количество на модель: 1
КЗК-1420-1800625
1
6

Номер детали на чертеже:

6

Упор

Заводской номер: КЗК-1420-1800627 Количество на модель: 1
КЗК-1420-1800627
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: КЗ0290455А Количество на модель: 1
КЗ0290455А
1
8

Номер детали на чертеже:

8

Болт М6-6eх14-7802

Заводской номер: БолтМ6-6eх14-7802 Количество на модель: 2
БолтМ6-6eх14-7802
2
9

Номер детали на чертеже:

9

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 3
БолтМ8-6eх16-7796
3
10

Номер детали на чертеже:

10

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 2
ГайкаМ6-6G-5915
2
11

Номер детали на чертеже:

11

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 2
ШайбаC6.01-6958
2
12

Номер детали на чертеже:

12

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 3
ШайбаC8.01-6958
3
13

Номер детали на чертеже:

13

Шайба C.10.01-6958

Заводской номер: ШайбаC.10.01-6958 Количество на модель: 1
ШайбаC.10.01-6958
1
14

Номер детали на чертеже:

14

Заклепка отрывная

Заводской номер: W-9131Ф4,8Х11,3DIN7337 Количество на модель: 4
W-9131Ф4,8Х11,3DIN7337
4
