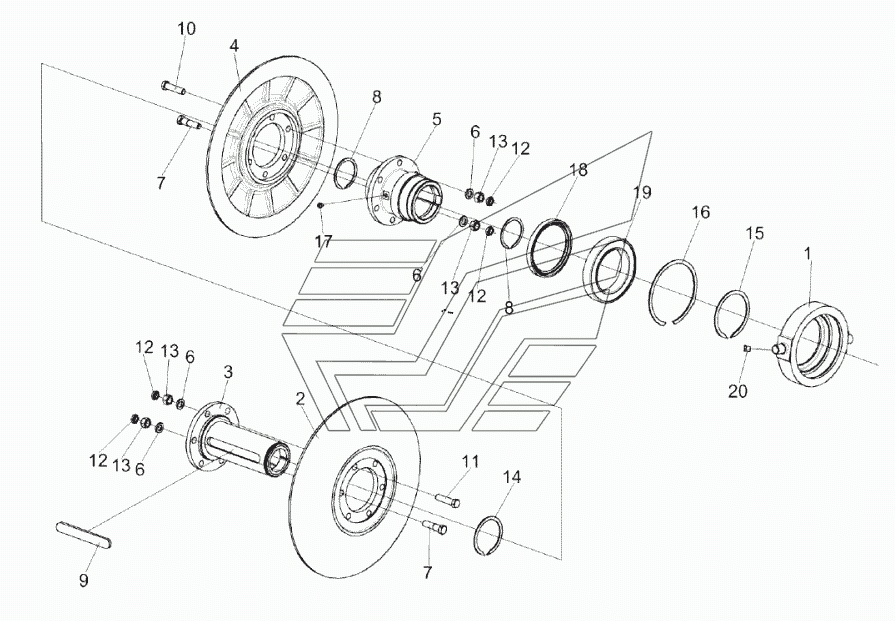

Вариатор КЗК-1420-0108010 КЗС-1624-1. Каталог 2017г.

Контрпривод вариатора КЗК-1420-0202500 КЗС-1624-1 Установка вентилятора отсоса пыли КЗК-1420-0112000 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Вариатор

Заводской номер: КЗК-1420-0108010 Количество на модель: 1
КЗК-1420-0108010
1
1

Номер детали на чертеже:

1

Корпус

Заводской номер: КЗК-1420-0108602 Количество на модель: 1
КЗК-1420-0108602
1
2

Номер детали на чертеже:

2

Диск

Заводской номер: КЗК-1420-0108020 Количество на модель: 1
КЗК-1420-0108020
1
2

Номер детали на чертеже:

2

Диск

Заводской номер: КЗК-1420-0108103 Количество на модель: 1
КЗК-1420-0108103
1
3

Номер детали на чертеже:

3

Ступица

Заводской номер: КЗК-1420-0108609 Количество на модель: 1
КЗК-1420-0108609
1
4

Номер детали на чертеже:

4

Диск

Заводской номер: КЗК-1420-0108030 Количество на модель: 1
КЗК-1420-0108030
1
5

Номер детали на чертеже:

5

Ступица

Заводской номер: КЗК-1420-0108611 Количество на модель: 1
КЗК-1420-0108611
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: КСН0100636-02 Количество на модель: 6
КСН0100636-02
6
7

Номер детали на чертеже:

7

Болт специальный

Заводской номер: РСМ10.01.15.638 Количество на модель: 3
РСМ10.01.15.638
3
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: КЗК0123003-01 Количество на модель: 2
КЗК0123003-01
2
9

Номер детали на чертеже:

9

Шпонка

Заводской номер: РСМ10.01.15.637 Количество на модель: 1
РСМ10.01.15.637
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: БолтМ16x1,5-6ex607796 Количество на модель: 3
БолтМ16x1,5-6ex607796
3
12

Номер детали на чертеже:

12

Гайка М16x1,5-6G 2526

Заводской номер: ГайкаМ16x1,5-6G2526 Количество на модель: 6
ГайкаМ16x1,5-6G2526
6
13

Номер детали на чертеже:

13

Гайка

Заводской номер: ГайкаМ16x1,5-6G-5915 Количество на модель: 6
ГайкаМ16x1,5-6G-5915
6
14

Номер детали на чертеже:

14

Кольцо В95-13940

Заводской номер: В95-13940 Количество на модель: 1
В95-13940
1
15

Номер детали на чертеже:

15

Кольцо В120-13940

Заводской номер: В120-13940 Количество на модель: 1
В120-13940
1
16

Номер детали на чертеже:

16

Кольцо В180-13941

Заводской номер: В180-13941 Количество на модель: 1
В180-13941
1
17

Номер детали на чертеже:

17

Масленка 1.2-19853

Заводской номер: Масленка1.2-19853 Количество на модель: 1
Масленка1.2-19853
1
18

Номер детали на чертеже:

18

Манжета

Заводской номер: 1.1-135x160-1-8752 Количество на модель: 1
1.1-135x160-1-8752
1
19

Номер детали на чертеже:

19

Подшипник 6024-RS1

Заводской номер: 6024-RS1 Количество на модель: 1
6024-RS1
1
20

Номер детали на чертеже:

20

Штуцер прямой быстросъемный

Заводской номер: GEK6510-6-M10x1-S01ZG226-13752-6 Количество на модель: 1
GEK6510-6-M10x1-S01ZG226-13752-6
1
