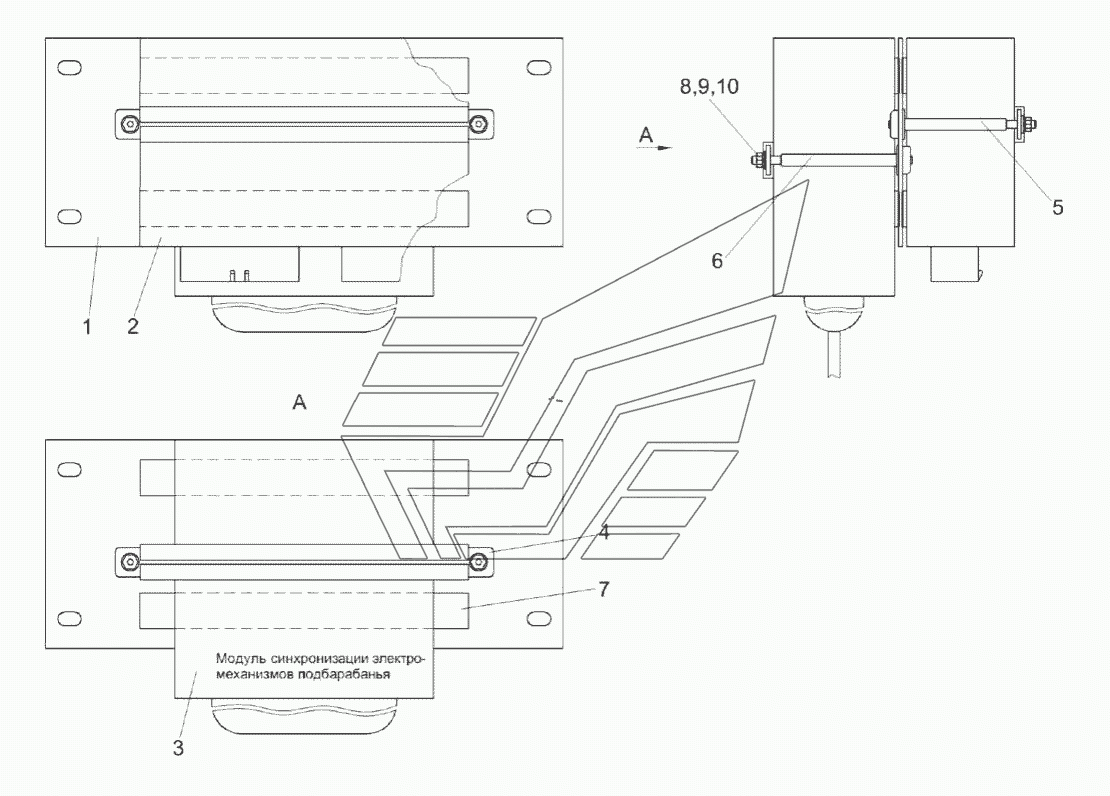

Панель модулей нижняя КЗК-1420-0701170 КЗС-1624-1. Каталог 2017г.

Модуль жатки КЗК-1420-0701600 КЗС-1624-1 Модуль базовый КЗК-1420-0701300 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Панель модулей нижняя

Заводской номер: КЗК-1420-0701170 Количество на модель: 1
КЗК-1420-0701170
1
1

Номер детали на чертеже:

1

Панель нижняя

Заводской номер: КЗК-1420-0701190 Количество на модель: 1
КЗК-1420-0701190
1
2

Номер детали на чертеже:

2

Модуль базовый

Заводской номер: КЗК-1420-0701300 Количество на модель: 1
КЗК-1420-0701300
1
3

Номер детали на чертеже:

3

Модуль синхронизации

Заводской номер: КЗК-1420-0701880 Количество на модель: 1
КЗК-1420-0701880
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КВК0701350 Количество на модель: 1
КВК0701350
1
5

Номер детали на чертеже:

5

Шпилька

Заводской номер: КЗК-1420-0701605 Количество на модель: 2
КЗК-1420-0701605
2
6

Номер детали на чертеже:

6

Шпилька

Заводской номер: КЗК-1420-0701605-01 Количество на модель: 2
КЗК-1420-0701605-01
2
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: КВК0701013 Количество на модель: 4
КВК0701013
4
8

Номер детали на чертеже:

8

Гайка М4-6G-5927

Заводской номер: ГайкаМ4-6G-5927 Количество на модель: 4
ГайкаМ4-6G-5927
4
9

Номер детали на чертеже:

9

Шайба 4.65Г-6402

Заводской номер: Шайба4.65Г-6402 Количество на модель: 4
Шайба4.65Г-6402
4
10

Номер детали на чертеже:

10

Шайба C.4.01-11371

Заводской номер: ШайбаC.4.01-11371 Количество на модель: 4
ШайбаC.4.01-11371
4
