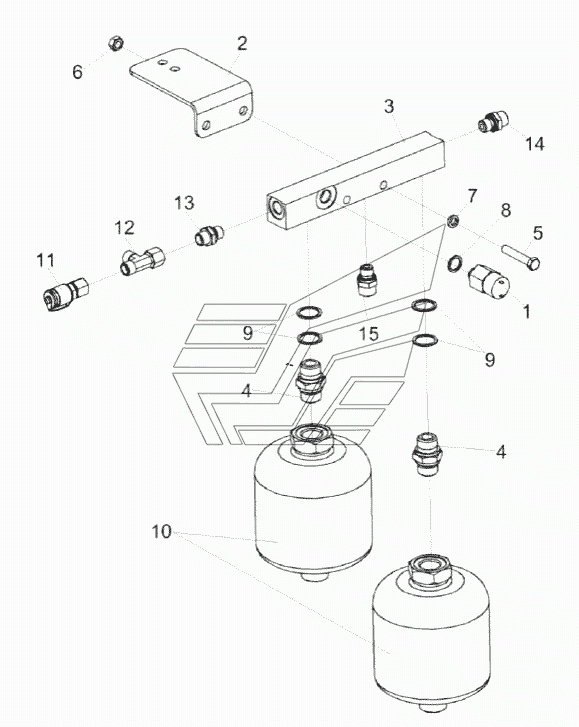

Блок пневмогидроаккумуляторов КЗК-1420-0606370 КЗС-1624-1. Каталог 2017г.

Гидросистема привода стояночного тормоза комбайна КЗС-1624-1 КЗК-16-1-0606000 (лист 2) КЗС-1624-1 Клапан зарядки пневмогидроаккумулятора КЗК-16-1-0606390 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Блок пневмогидроаккумуляторов

Заводской номер: КЗК-1420-0606370 Количество на модель: 1
КЗК-1420-0606370
1
1

Номер детали на чертеже:

1

Реле давления

Заводской номер: КЗК-1420-0606380 Количество на модель: 1
КЗК-1420-0606380
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-1420-0606401 Количество на модель: 1
КЗК-1420-0606401
1
3

Номер детали на чертеже:

3

Корпус

Заводской номер: КЗК-1420-0606605 Количество на модель: 1
КЗК-1420-0606605
1
4

Номер детали на чертеже:

4

Штуцер

Заводской номер: УЭС-16-0604606 Количество на модель: 2
УЭС-16-0604606
2
5

Номер детали на чертеже:

5

Болт М8-6eх45-7796

Заводской номер: БолтМ8-6eх45-7796 Количество на модель: 2
БолтМ8-6eх45-7796
2
6

Номер детали на чертеже:

6

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 2
ГайкаМ8-6G-5915
2
7

Номер детали на чертеже:

7

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 2
Шайба8Т.65Г-6402
2
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: G1/4М1-23358 Количество на модель: 1
G1/4М1-23358
1
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: G1/2М1-23358 Количество на модель: 4
G1/2М1-23358
4
10

Номер детали на чертеже:

10

Пневмогидроаккумулятор

Заводской номер: SBO210-0,75E1/112U-210AK080 Количество на модель: 2
SBO210-0,75E1/112U-210AK080
2
11

Номер детали на чертеже:

11

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 1
АВ20-11/ВО8L
1
12

Номер детали на чертеже:

12

Тройник

Заводской номер: EL08LOMDCF Количество на модель: 1
EL08LOMDCF
1
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: ГШТ6014240-01 Количество на модель: 1
ГШТ6014240-01
1
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: ГШТ6014240-02 Количество на модель: 1
ГШТ6014240-02
1
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: ГШТ6014240-03 Количество на модель: 1
ГШТ6014240-03
1
