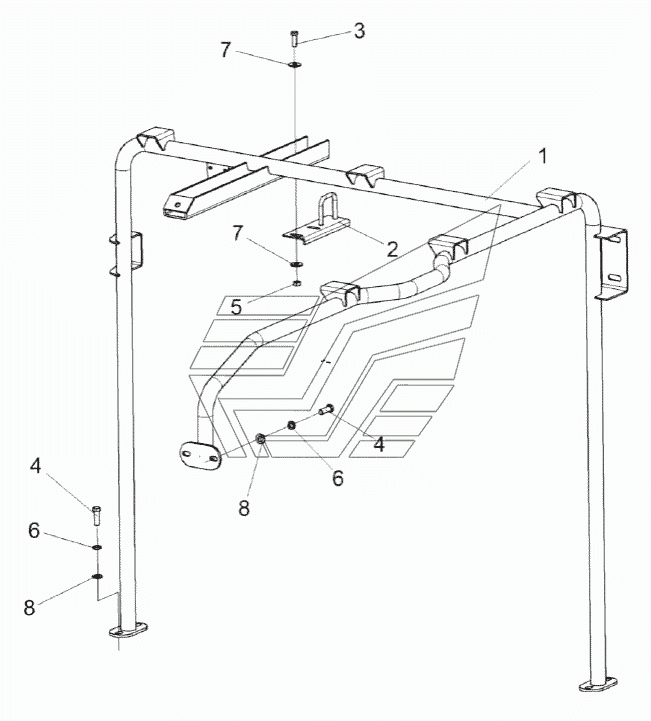

Установка рамы опорной КЗК-16-1-0124070 КЗС-1624-1. Каталог 2017г.

Замок КВС-1-0160240 КЗС-1624-1 Установка капотов и ограждений КЗК-1420-0128000-01 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка рамы опорной

Заводской номер: КЗК-16-1-0124070 Количество на модель: 1
КЗК-16-1-0124070
1
1

Номер детали на чертеже:

1

Рама опорная

Заводской номер: КЗК-16-1-0124500 Количество на модель: 1
КЗК-16-1-0124500
1
2

Номер детали на чертеже:

2

Скоба

Заводской номер: КЗК-16-1-0124510 Количество на модель: 1
КЗК-16-1-0124510
1
3

Номер детали на чертеже:

3

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 2
БолтМ8-6eх25-7796
2
4

Номер детали на чертеже:

4

Болт М10-6eх30-7796

Заводской номер: БолтМ10-6eх30-7796 Количество на модель: 6
БолтМ10-6eх30-7796
6
5

Номер детали на чертеже:

5

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 2
ГайкаМ8-6G-5915
2
6

Номер детали на чертеже:

6

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 6
Шайба10Т.65Г-6402
6
7

Номер детали на чертеже:

7

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 4
ШайбаС8.01-6958
4
8

Номер детали на чертеже:

8

Шайба С.10.01-11371

Заводской номер: ШайбаС.10.01-11371 Количество на модель: 6
ШайбаС.10.01-11371
6
