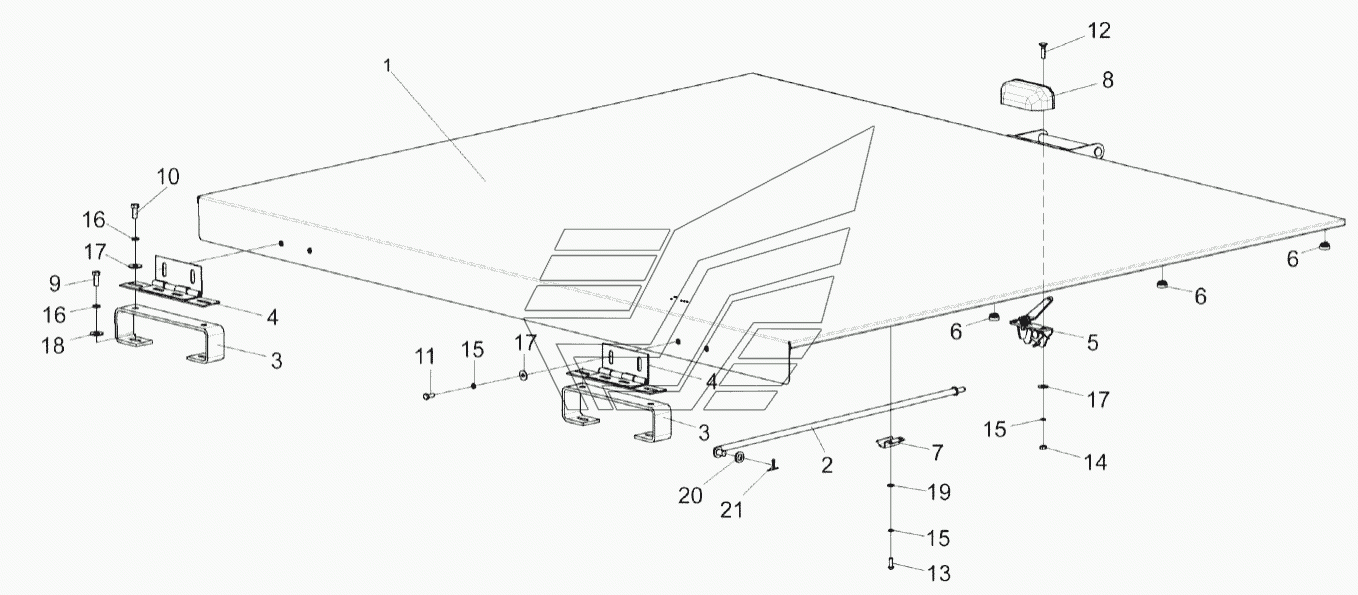

Установка крыши моторного отсека КЗК-16-1-0124000 КЗС-1624-1. Каталог 2017г.

Установка ограждения КЗК-1420-0100100 КЗС-1624-1 Замок КВС-1-0160240 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка крыши моторного отсека

Заводской номер: КЗК-16-1-0124000 Количество на модель: 1
КЗК-16-1-0124000
1
1

Номер детали на чертеже:

1

Крыша

Заводской номер: КЗК-16-1-0124010 Количество на модель: 1
КЗК-16-1-0124010
1
2

Номер детали на чертеже:

2

Упор

Заводской номер: КЗК-1420-0124060 Количество на модель: 1
КЗК-1420-0124060
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК-1420-0124090 Количество на модель: 2
КЗК-1420-0124090
2
4

Номер детали на чертеже:

4

Петля

Заводской номер: КЗК-10-0124030-02 Количество на модель: 2
КЗК-10-0124030-02
2
5

Номер детали на чертеже:

5

Замок

Заводской номер: КВС-1-0160240 Количество на модель: 1
КВС-1-0160240
1
6

Номер детали на чертеже:

6

Амортизатор

Заводской номер: КЗК-14-0204002 Количество на модель: 8
КЗК-14-0204002
8
7

Номер детали на чертеже:

7

Прижим

Заводской номер: КЗК-10-0124409 Количество на модель: 1
КЗК-10-0124409
1
8

Номер детали на чертеже:

8

Рукоятка

Заводской номер: КВС-1-0160005 Количество на модель: 1
КВС-1-0160005
1
9

Номер детали на чертеже:

9

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 4
БолтМ8-6eх16-7796
4
10

Номер детали на чертеже:

10

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 4
БолтМ8-6eх20-7796
4
11

Номер детали на чертеже:

11

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 4
БолтМ6-6eх16-7798
4
12

Номер детали на чертеже:

12

Болт М6-6eх25-7802

Заводской номер: БолтМ6-6eх25-7802 Количество на модель: 2
БолтМ6-6eх25-7802
2
13

Номер детали на чертеже:

13

Винт В.М6-6eх16-17473

Заводской номер: ВинтВ.М6-6eх16-17473 Количество на модель: 2
ВинтВ.М6-6eх16-17473
2
14

Номер детали на чертеже:

14

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 2
ГайкаМ6-6G-5915
2
15

Номер детали на чертеже:

15

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 8
Шайба6Т.65Г-6402
8
16

Номер детали на чертеже:

16

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 4
Шайба8Т.65Г-6402
4
17

Номер детали на чертеже:

17

Шайба С6.01-6958

Заводской номер: ШайбаС6.01-6958 Количество на модель: 12
ШайбаС6.01-6958
12
18

Номер детали на чертеже:

18

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 4
ШайбаС8.01-6958
4
19

Номер детали на чертеже:

19

Шайба С.6.01-11371

Заводской номер: ШайбаС.6.01-11371 Количество на модель: 2
ШайбаС.6.01-11371
2
20

Номер детали на чертеже:

20

Шайба С.10.01-11371

Заводской номер: ШайбаС.10.01-11371 Количество на модель: 1
ШайбаС.10.01-11371
1
21

Номер детали на чертеже:

21

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 1
Шплинт3,2х20-397
1
