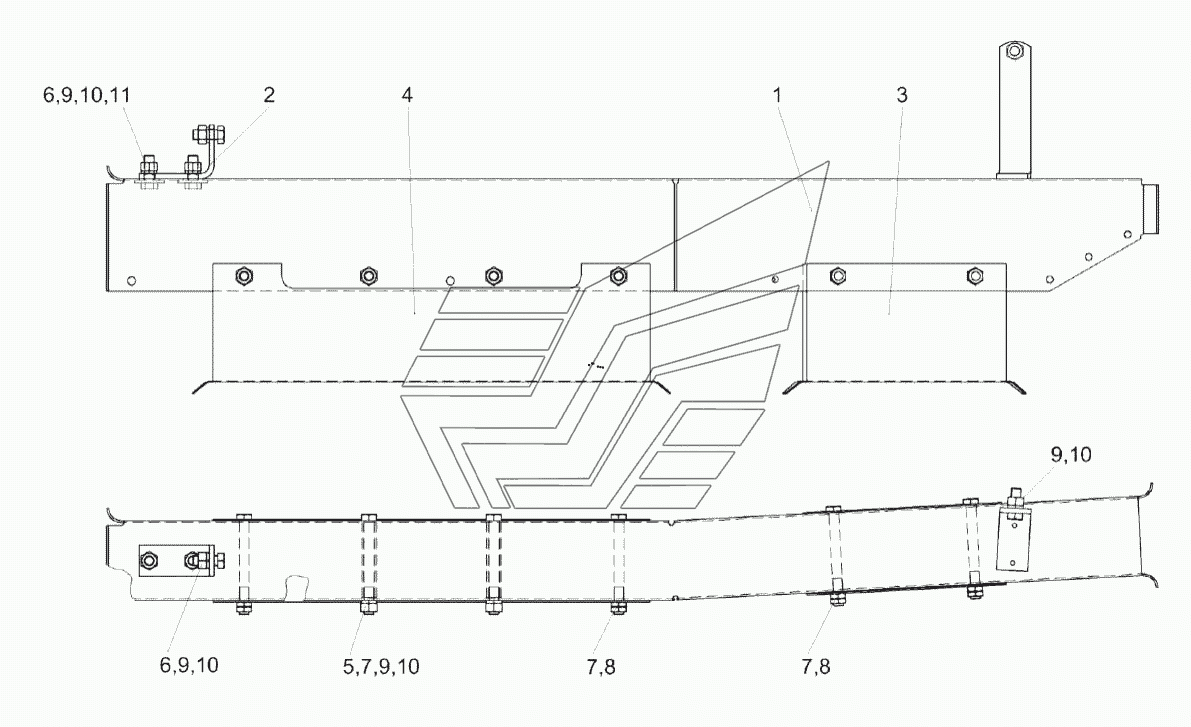

Установка короба маслопроводов КЗК-1420-0100060А КЗС-1624-1. Каталог 2017г.

Установка ступеньки КЗК-1420-0100050 КЗС-1624-1 Установка ограждения КЗК-1420-0100100 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка короба маслопроводов

Заводской номер: КЗК-1420-0100060А Количество на модель: 1
КЗК-1420-0100060А
1
1

Номер детали на чертеже:

1

Короб

Заводской номер: КЗК-1420-0100090 Количество на модель: 1
КЗК-1420-0100090
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-1420-0100405 Количество на модель: 1
КЗК-1420-0100405
1
3

Номер детали на чертеже:

3

Короб

Заводской номер: КЗК-1420-0100433 Количество на модель: 1
КЗК-1420-0100433
1
4

Номер детали на чертеже:

4

Короб

Заводской номер: КЗК-1420-0100434 Количество на модель: 1
КЗК-1420-0100434
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: КЗК-1420-0100804 Количество на модель: 6
КЗК-1420-0100804
6
6

Номер детали на чертеже:

6

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 3
БолтМ8-6eх20-7796
3
7

Номер детали на чертеже:

7

Болт М8-6eх75-7796

Заводской номер: БолтМ8-6eх75-7796 Количество на модель: 6
БолтМ8-6eх75-7796
6
8

Номер детали на чертеже:

8

Гайка М8-6Н-2526

Заводской номер: ГайкаМ8-6Н-2526 Количество на модель: 8
ГайкаМ8-6Н-2526
8
9

Номер детали на чертеже:

9

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 6
ГайкаМ8-6G-5915
6
10

Номер детали на чертеже:

10

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 6
Шайба8Т.65Г-6402
6
11

Номер детали на чертеже:

11

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 2
ШайбаС8.01-6958
2
