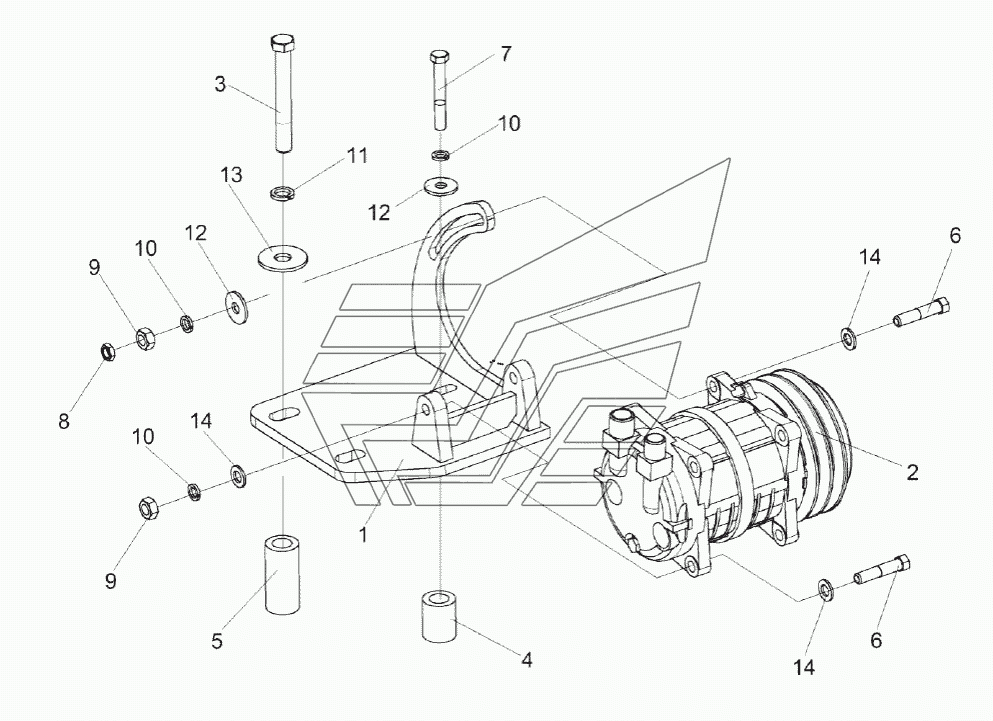

Установка компрессора КЗК-16-1-0113030 КЗС-1624-1. Каталог 2017г.

Установка оборудования кондиционера КЗК-16-1-0113010 КЗС-1624-1 Компрессор КВС-1-0150630-01 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка компрессора

Заводской номер: КЗК-16-1-0113030 Количество на модель: 1
КЗК-16-1-0113030
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-16-1-0113040 Количество на модель: 1
КЗК-16-1-0113040
1
2

Номер детали на чертеже:

2

Компрессор

Заводской номер: КВС-1-0150630-01 Количество на модель: 1
КВС-1-0150630-01
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: КЗК-16-1-0113601 Количество на модель: 2
КЗК-16-1-0113601
2
4

Номер детали на чертеже:

4

Втулка

Заводской номер: КЗК-16-1-0113801 Количество на модель: 1
КЗК-16-1-0113801
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: КЗК-16-1-0113801-01 Количество на модель: 2
КЗК-16-1-0113801-01
2
6

Номер детали на чертеже:

6

Болт специальный

Заводской номер: КЗК-12-0113601А Количество на модель: 3
КЗК-12-0113601А
3
7

Номер детали на чертеже:

7

Болт

Заводской номер: БолтМ10-6eх70-7796 Количество на модель: 1
БолтМ10-6eх70-7796
1
8

Номер детали на чертеже:

8

Гайка М10-6G-2526

Заводской номер: ГайкаМ10-6G-2526 Количество на модель: 1
ГайкаМ10-6G-2526
1
9

Номер детали на чертеже:

9

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 3
ГайкаМ10-6G-5915
3
10

Номер детали на чертеже:

10

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 4
Шайба10Т.65Г-6402
4
11

Номер детали на чертеже:

11

Шайба 14Т.65Г-6402

Заводской номер: Шайба14Т.65Г-6402 Количество на модель: 2
Шайба14Т.65Г-6402
2
12

Номер детали на чертеже:

12

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 2
ШайбаC10.01-6958
2
13

Номер детали на чертеже:

13

Шайба C 14.01-6958

Заводской номер: ШайбаC14.01-6958 Количество на модель: 2
ШайбаC14.01-6958
2
14

Номер детали на чертеже:

14

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 5
ШайбаC.10.01-11371
5
