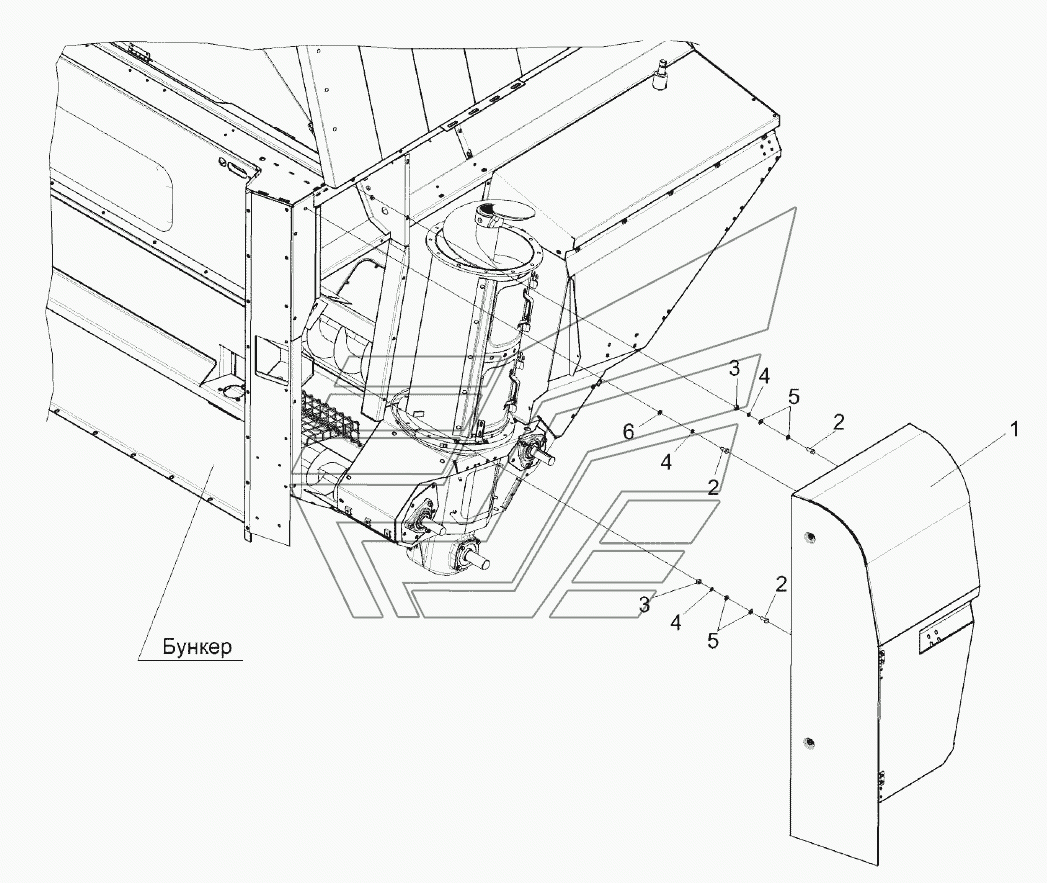

Установка шкафа электрического КЗК-14-0116000 КЗС-1624-1. Каталог 2017г.

Стаканы КЗК-14-0245010 и КЗК-14-0245020 КЗС-1624-1 Шкаф электрический КЗК-14-0116010 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка шкафа

Заводской номер: КЗК-14-0116000 Количество на модель: 1
КЗК-14-0116000
1
1

Номер детали на чертеже:

1

Шкаф электрический

Заводской номер: КЗК-14-0116010 Количество на модель: 1
КЗК-14-0116010
1
2

Номер детали на чертеже:

2

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6eх25-7796 Количество на модель: 14
БолтМ10-6eх25-7796
14
3

Номер детали на чертеже:

3

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 9
ГайкаМ10-6G-5915
9
4

Номер детали на чертеже:

4

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 14
Шайба10Т.65Г-6402
14
5

Номер детали на чертеже:

5

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 21
ШайбаC.10.01-11371
21
6

Номер детали на чертеже:

6

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 2
ШайбаC10.01-6958
2
