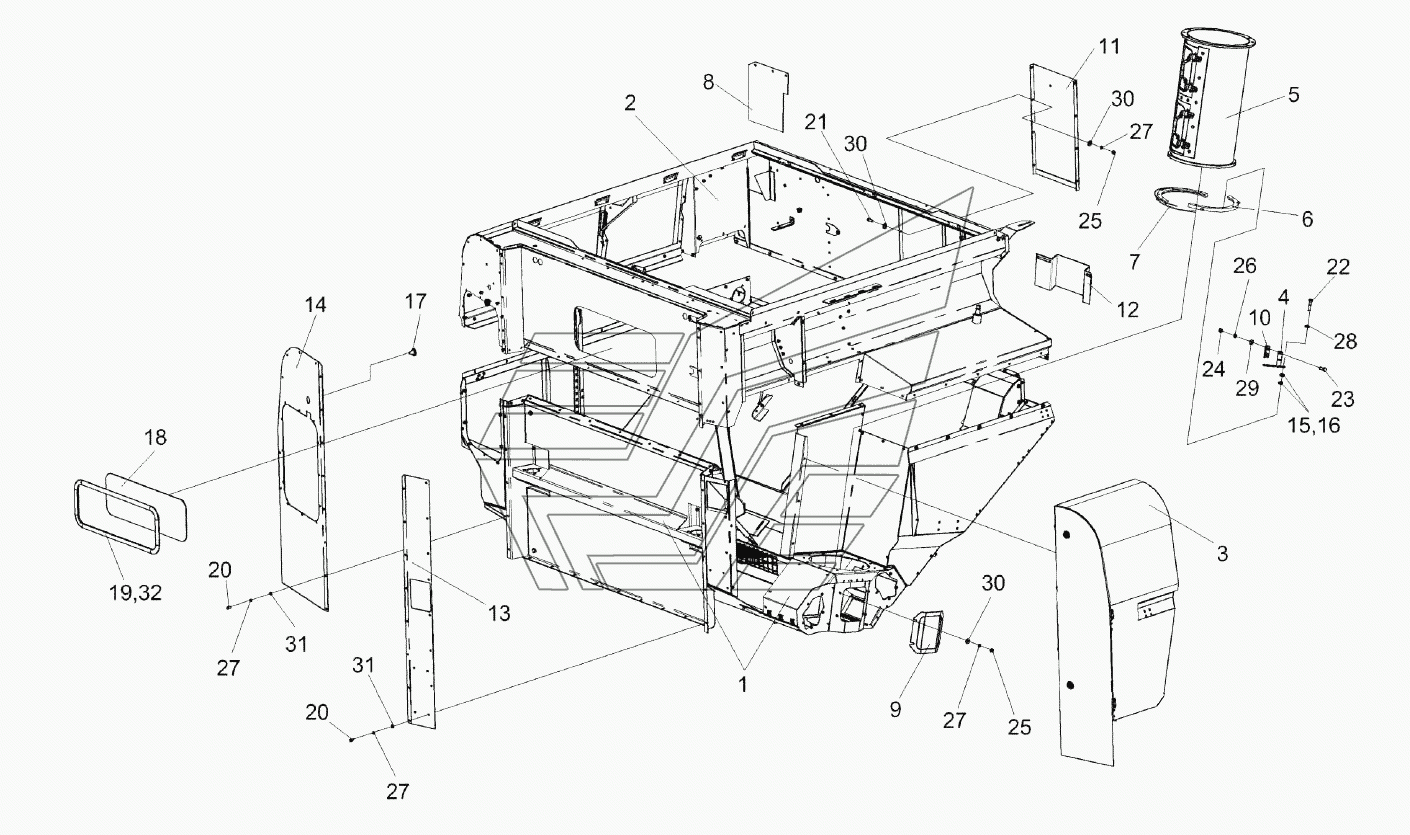

Бункер КЗК-16-1-0203010 (лист 2) КЗС-1624-1. Каталог 2017г.

Бункер КЗК-16-1-0203010 (лист 1) КЗС-1624-1 Бункер КЗК-16-1-0203010 (лист 3) КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Бункер

Заводской номер: КЗК-16-1-0203010 Количество на модель: 1
КЗК-16-1-0203010
1
1

Номер детали на чертеже:

1

Основание бункера

Заводской номер: КЗК-16-1-0203020 Количество на модель: 1
КЗК-16-1-0203020
1
2

Номер детали на чертеже:

2

Верх бункера

Заводской номер: КЗК-16-1-0203030 Количество на модель: 1
КЗК-16-1-0203030
1
3

Номер детали на чертеже:

3

Установка шкафа

Заводской номер: КЗК-14-0116000 Количество на модель: 1
КЗК-14-0116000
1
4

Номер детали на чертеже:

4

Стойка

Заводской номер: КЗК-14-0203600 Количество на модель: 1
КЗК-14-0203600
1
5

Номер детали на чертеже:

5

Кожух

Заводской номер: КЗК-14-0206510А Количество на модель: 1
КЗК-14-0206510А
1
6

Номер детали на чертеже:

6

Прижим

Заводской номер: КЗК-14-0206810 Количество на модель: 1
КЗК-14-0206810
1
7

Номер детали на чертеже:

7

Прижим

Заводской номер: КЗК-14-0206820 Количество на модель: 1
КЗК-14-0206820
1
8

Номер детали на чертеже:

8

Ограждение

Заводской номер: КЗК-14-0203002 Количество на модель: 1
КЗК-14-0203002
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: КЗК-14-0203412 Количество на модель: 1
КЗК-14-0203412
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: КЗК-14-0203419 Количество на модель: 1
КЗК-14-0203419
1
11

Номер детали на чертеже:

11

Люк

Заводской номер: КЗК-14-0203473 Количество на модель: 1
КЗК-14-0203473
1
12

Номер детали на чертеже:

12

Щиток

Заводской номер: КЗК-14-0203481 Количество на модель: 1
КЗК-14-0203481
1
13

Номер детали на чертеже:

13

Панель левая

Заводской номер: КЗК-14-0229455 Количество на модель: 1
КЗК-14-0229455
1
14

Номер детали на чертеже:

14

Панель правая

Заводской номер: КЗК-14-0229456A Количество на модель: 1
КЗК-14-0229456A
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: КЗК0113401 Количество на модель: 6
КЗК0113401
6
16

Номер детали на чертеже:

16

Шайба

Заводской номер: КГС0202414 Количество на модель: 6
КГС0202414
6
17

Номер детали на чертеже:

17

Втулка

Заводской номер: КГС0120032 Количество на модель: 1
КГС0120032
1
18

Номер детали на чертеже:

18

Стекло

Заводской номер: КЗК0204002 Количество на модель: 1
КЗК0204002
1
19

Номер детали на чертеже:

19

Уплотнитель

Заводской номер: КИС0120003Г-06 Количество на модель: 1
КИС0120003Г-06
1
20

Номер детали на чертеже:

20

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 41
БолтМ8-6eх16-7796
41
21

Номер детали на чертеже:

21

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 90
БолтМ8-6eх20-7796
90
22

Номер детали на чертеже:

22

Болт М10-6eх45-7796

Заводской номер: БолтМ10-6eх45-7796 Количество на модель: 4
БолтМ10-6eх45-7796
4
23

Номер детали на чертеже:

23

Болт М6-6ех20-7802

Заводской номер: БолтМ6-6ех20-7802 Количество на модель: 2
БолтМ6-6ех20-7802
2
24

Номер детали на чертеже:

24

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 46
ГайкаМ6-6G-5915
46
25

Номер детали на чертеже:

25

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 46
ГайкаМ8-6G-5915
46
26

Номер детали на чертеже:

26

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 40
Шайба6Т.65Г-6402
40
27

Номер детали на чертеже:

27

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 82
Шайба8Т.65Г-6402
82
28

Номер детали на чертеже:

28

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 64
Шайба10Т.65Г-6402
64
29

Номер детали на чертеже:

29

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 14
ШайбаC6.01-6958
14
30

Номер детали на чертеже:

30

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 141
ШайбаC8.01-6958
141
31

Номер детали на чертеже:

31

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 32
ШайбаC.8.01-11371
32
32

Номер детали на чертеже:

32

Замок уплотнителя

Заводской номер: КИС0120015Д Количество на модель: 1
КИС0120015Д
1
