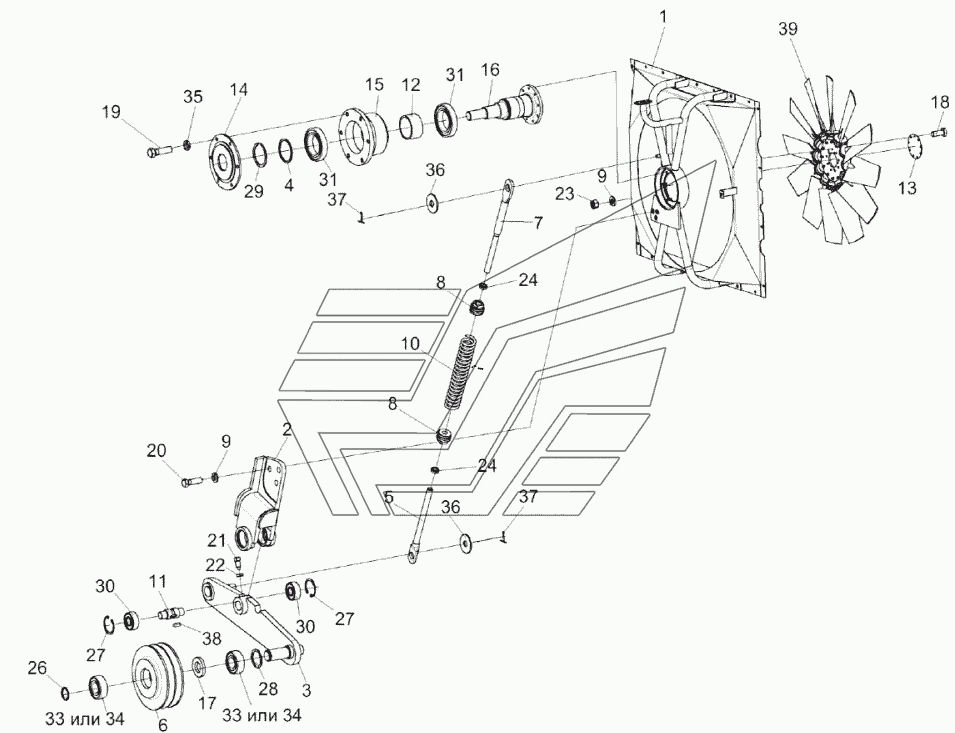

Установка вентилятора КЗК-16-1-0106400 КЗС-1624-1. Каталог 2017г.

Установка радиатора КЗК-16-1-0106050 КЗС-1624-1 Воздухозаборник КЗК-16-1-0106700 КЗС-1624-1

Вид отображения:

Детали справа

По ширине экрана

КЗК-16-1-0106400

КЗК-12-2-0106550

1

2

3

3

3

4

5

6

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Установка вентилятора

Заводской номер: КЗК-16-1-0106400 Количество на модель: 1

КЗК-16-1-0106400

1

Номер детали на чертеже:

Привод вентилятора

Заводской номер: КЗК-12-2-0106550 Количество на модель: 1

КЗК-12-2-0106550

1

1

Номер детали на чертеже:

1

Диффузор

Заводской номер: КЗК-16-1-0106410 Количество на модель: 1

КЗК-16-1-0106410

1

2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-1420-0106230 Количество на модель: 1

КЗК-1420-0106230

1

3

Номер детали на чертеже:

3

Рычаг

Заводской номер: КЗК-1420-0106250 Количество на модель: 1

КЗК-1420-0106250

1

3

Номер детали на чертеже:

3

Рычаг

Заводской номер: КЗК-1420-0106240 Количество на модель: 1

КЗК-1420-0106240

1

3

Номер детали на чертеже:

3

Рычаг

Заводской номер: КЗК-1420-0106220 Количество на модель: 1

КЗК-1420-0106220

1

4

Номер детали на чертеже:

4

Шайба

Заводской номер: КЗК-12-2-0106449 Количество на модель: 1

КЗК-12-2-0106449

1

5

Номер детали на чертеже:

5

Зацеп

Заводской номер: КЗР0221606А-06 Количество на модель: 1

КЗР0221606А-06

1

6

Номер детали на чертеже:

6

Ролик натяжной

Заводской номер: КВС-1-0150104 Количество на модель: 1

КВС-1-0150104

1

6

Номер детали на чертеже:

6

Ролик натяжной

Заводской номер: КЗК-12-3-0106650 Количество на модель: 1

КЗК-12-3-0106650

1

7

Номер детали на чертеже:

7

Зацеп

Заводской номер: КЗР0221618Б Количество на модель: 1

КЗР0221618Б

1

8

Номер детали на чертеже:

8

Пробка

Заводской номер: КСН0100107 Количество на модель: 2

КСН0100107

2

9

Номер детали на чертеже:

9

Шайба

Заводской номер: УЭС0100607 Количество на модель: 6

УЭС0100607

6

10

Номер детали на чертеже:

10

Пружина

Заводской номер: КЗК-1420-0106280 Количество на модель: 1

КЗК-1420-0106280

1

10

Номер детали на чертеже:

10

Пружина

Заводской номер: УЭС-7-0400664 Количество на модель: 1

УЭС-7-0400664

1

11

Номер детали на чертеже:

11

Ось

Заводской номер: УЭС-7-0400696 Количество на модель: 1

УЭС-7-0400696

1

12

Номер детали на чертеже:

12

Втулка

Заводской номер: УЭС-7-0400811 Количество на модель: 1

УЭС-7-0400811

1

13

Номер детали на чертеже:

13

Крышка

Заводской номер: УЭС-8-0400404 Количество на модель: 1

УЭС-8-0400404

1

14

Номер детали на чертеже:

14

Крышка

Заводской номер: УЭС-16-0400105 Количество на модель: 1

УЭС-16-0400105

1

15

Номер детали на чертеже:

15

Корпус

Заводской номер: УЭС-16-0400201 Количество на модель: 1

УЭС-16-0400201

1

16

Номер детали на чертеже:

16

Вал

Заводской номер: УЭС-16-0400618 Количество на модель: 1

УЭС-16-0400618

1

17

Номер детали на чертеже:

17

Кольцо распорное

Заводской номер: 60-13125.10 Количество на модель: 1

60-13125.10

1

18

Номер детали на чертеже:

18

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 9

БолтМ8-6eх20-7796

9

19

Номер детали на чертеже:

19

Болт М10-6eх35-7796

Заводской номер: БолтМ10-6eх35-7796 Количество на модель: 6

БолтМ10-6eх35-7796

6

20

Номер детали на чертеже:

20

Болт М12-6eх40-7796

Заводской номер: БолтМ12-6eх40-7796 Количество на модель: 3

БолтМ12-6eх40-7796

3

21

Номер детали на чертеже:

21

Винт B.М10-6e20-1482

Заводской номер: ВинтB.М10-6e20-1482 Количество на модель: 1

ВинтB.М10-6e20-1482

1

22

Номер детали на чертеже:

22

Гайка М10-6G-2526

Заводской номер: ГайкаМ10-6G-2526 Количество на модель: 1

ГайкаМ10-6G-2526

1

23

Номер детали на чертеже:

23

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 3

ГайкаМ12-6G-5915

3

24

Номер детали на чертеже:

24

Гайка М12-6G-2526

Заводской номер: ГайкаМ12-6G-2526 Количество на модель: 2

ГайкаМ12-6G-2526

2

26

Номер детали на чертеже:

26

Кольцо В25-13940

Заводской номер: В25-13940 Количество на модель: 1

В25-13940

1

27

Номер детали на чертеже:

27

Кольцо В40-13943

Заводской номер: В40-13943 Количество на модель: 2

В40-13943

2

28

Номер детали на чертеже:

28

Кольцо

Заводской номер: В52-13941 Количество на модель: 1

В52-13941

1

29

Номер детали на чертеже:

29

Кольцо В70-13940

Заводской номер: В70-13940 Количество на модель: 1

В70-13940

1

30

Номер детали на чертеже:

30

Подшипник 180503-8882

Заводской номер: 180503-8882 Количество на модель: 2

180503-8882

2

012587

180503 (62203.2RS) 180503

Код: 012587

Артикул: 180503 (62203.2RS), 180503

Производитель:

31

Номер детали на чертеже:

31

Подшипник 6014-2RS1/C3

Заводской номер: 6014-2RS1/C3 Количество на модель: 2

6014-2RS1/C3

2

32

Номер детали на чертеже:

32

Подшипник

Заводской номер: 60142RSC3 Количество на модель: 2

60142RSC3

2

33

Номер детали на чертеже:

33

Подшипник

Заводской номер: 62205-2RS1 Количество на модель: 2

62205-2RS1

2

34

Номер детали на чертеже:

34

Подшипник

Заводской номер: 622052RS Количество на модель: 2

622052RS

2

35

Номер детали на чертеже:

35

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 6

Шайба10Т.65Г-6402

6

36

Номер детали на чертеже:

36

Шайба C 14.01-6958

Заводской номер: ШайбаC14.01-6958 Количество на модель: 2

ШайбаC14.01-6958

2

37

Номер детали на чертеже:

37

Шплинт 3,2х25-397

Заводской номер: Шплинт3,2х25-397 Количество на модель: 2

Шплинт3,2х25-397

2

38

Номер детали на чертеже:

38

Шпонка 6х6х18-23360

Заводской номер: Шпонка6х6х18-23360 Количество на модель: 1

Шпонка6х6х18-23360

1

39

Номер детали на чертеже:

39

Вентилятор 900/9-9/P5ZL/32,5/PAG/74,75/-/B

Заводской номер: 900/9-9/P5ZL/32,5/PAG/74,75/-/B Количество на модель: 1

900/9-9/P5ZL/32,5/PAG/74,75/-/B

1
