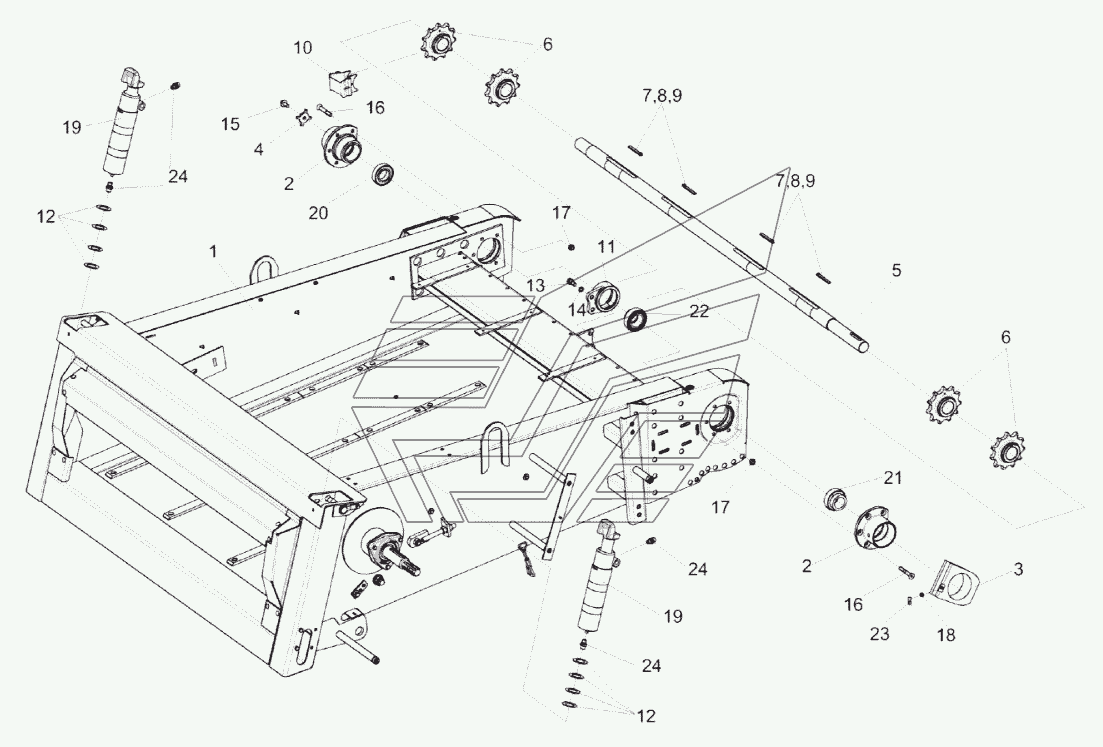

Камера наклонная КЗК-1420-1800010 (лист 6) КЗС-1624-1. Каталог 2017г.

Камера наклонная КЗК-1420-1800010 (лист 5) КЗС-1624-1 Гидросистема наклонной камеры комбайна КЗС-1420 КЗК-1420-0679000 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Камера наклонная

Заводской номер: КЗК-1420-1800010 Количество на модель: 1
КЗК-1420-1800010
1

Номер детали на чертеже:

Корпус

Заводской номер: КЗК-1420-1803010-01 Количество на модель: 1
КЗК-1420-1803010-01
1
1

Номер детали на чертеже:

1

Рама

Заводской номер: КЗК-1420-1801000В Количество на модель: 1
КЗК-1420-1801000В
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: КЗК-1420-1803202А Количество на модель: 2
КЗК-1420-1803202А
2
3

Номер детали на чертеже:

3

Опора

Заводской номер: КЗК-1420-1803203-01 Количество на модель: 1
КЗК-1420-1803203-01
1
4

Номер детали на чертеже:

4

Звезда

Заводской номер: КЗК-1420-1803404 Количество на модель: 1
КЗК-1420-1803404
1
5

Номер детали на чертеже:

5

Вал верхний

Заводской номер: КЗК-1420-1803603 Количество на модель: 1
КЗК-1420-1803603
1
6

Номер детали на чертеже:

6

Звездочка

Заводской номер: КЗК-1420-1803605 Количество на модель: 4
КЗК-1420-1803605
4
7

Номер детали на чертеже:

7

Шпонка

Заводской номер: КЗК1773603 Количество на модель: 4
КЗК1773603
4
8

Номер детали на чертеже:

8

Шпонка

Заводской номер: КЗК1773603-01 Количество на модель: 4
КЗК1773603-01
4
9

Номер детали на чертеже:

9

Шпонка

Заводской номер: КЗК1773603-02 Количество на модель: 4
КЗК1773603-02
4
10

Номер детали на чертеже:

10

Корпус

Заводской номер: КЗК-12-1810001 Количество на модель: 4
КЗК-12-1810001
4
11

Номер детали на чертеже:

11

Корпус

Заводской номер: КЗК-12-1813301 Количество на модель: 1
КЗК-12-1813301
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: ПКК0202424 Количество на модель: 8
ПКК0202424
8
13

Номер детали на чертеже:

13

Болт

Заводской номер: УЭС0100603А Количество на модель: 2
УЭС0100603А
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: УЭС0100607-01 Количество на модель: 2
УЭС0100607-01
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: БолтМ12х25-8.8-A-A3G Количество на модель: 3
БолтМ12х25-8.8-A-A3G
3
16

Номер детали на чертеже:

16

Винт

Заводской номер: ВинтМ12Х80-30-10.9DIN7991 Количество на модель: 10
ВинтМ12Х80-30-10.9DIN7991
10
17

Номер детали на чертеже:

17

Гайка

Заводской номер: ГайкаМ12-8DIN980 Количество на модель: 10
ГайкаМ12-8DIN980
10
18

Номер детали на чертеже:

18

Адаптер

Заводской номер: M10х1,0KAXM10х1,0IC304-19509-1 Количество на модель: 1
M10х1,0KAXM10х1,0IC304-19509-1
1
19

Номер детали на чертеже:

19

Гидроцилиндр

Заводской номер: МПЦГ36.75.50.85 Количество на модель: 1
МПЦГ36.75.50.85
1
19

Номер детали на чертеже:

19

Гидроцилиндр поперечного копирования

Заводской номер: КЗК-1420-0679500 Количество на модель: 2
КЗК-1420-0679500
2
20

Номер детали на чертеже:

20

Подшипник 1726209-2RS1

Заводской номер: 1726209-2RS1 Количество на модель: 1
1726209-2RS1
1
21

Номер детали на чертеже:

21

Подшипник YET 209

Заводской номер: YET209 Количество на модель: 1
YET209
1
22

Номер детали на чертеже:

22

Подшипник

Заводской номер: YET210 Количество на модель: 1
YET210
1
23

Номер детали на чертеже:

23

Штуцер угловой

Заводской номер: STWE6-LLM10Х1,0KC223-13021-3 Количество на модель: 1
STWE6-LLM10Х1,0KC223-13021-3
1
24

Номер детали на чертеже:

24

Штуцер

Заводской номер: GE08LREDOMDCFG1/4BKM1424 Количество на модель: 2
GE08LREDOMDCFG1/4BKM1424
2
