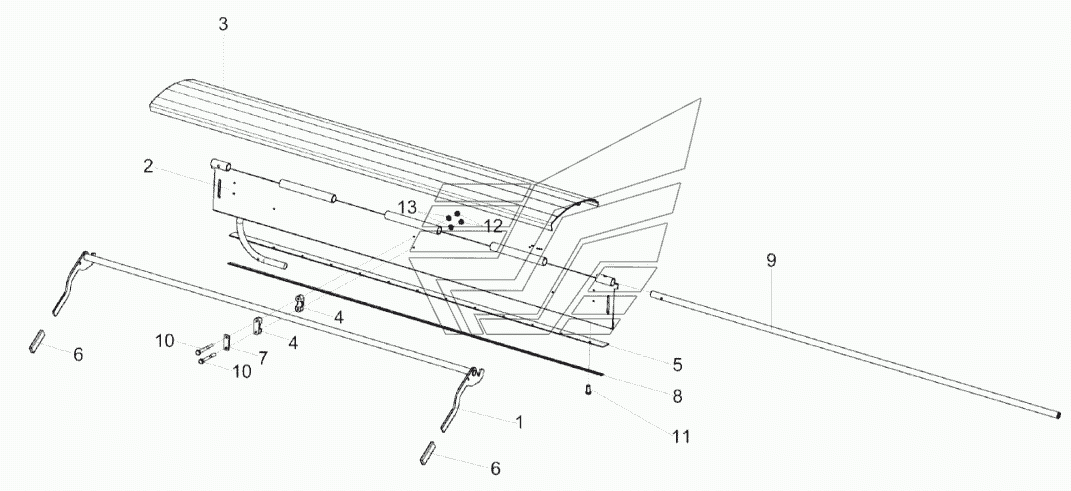

Щиток КЗ 0104060 КЗС-1624-1. Каталог 2017г.

Вариатор барабана КЗК 0123000 КЗС-1624-1 Мост ведущих колес КЗК-1420-0107000 (лист 1) КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Щиток

Заводской номер: КЗ0104060 Количество на модель: 1
КЗ0104060
1
1

Номер детали на чертеже:

1

Рычаг зажимной

Заводской номер: КЗ0104070 Количество на модель: 1
КЗ0104070
1
2

Номер детали на чертеже:

2

Щиток

Заводской номер: КЗ0104080 Количество на модель: 1
КЗ0104080
1
3

Номер детали на чертеже:

3

Пластина питателя

Заводской номер: КЗ0104090 Количество на модель: 1
КЗ0104090
1
4

Номер детали на чертеже:

4

Опора

Заводской номер: КЗ0104001 Количество на модель: 6
КЗ0104001
6
5

Номер детали на чертеже:

5

Уплотнение

Заводской номер: КЗ0104002 Количество на модель: 1
КЗ0104002
1
6

Номер детали на чертеже:

6

Рукоятка

Заводской номер: КЗ0104003 Количество на модель: 2
КЗ0104003
2
7

Номер детали на чертеже:

7

Пластина

Заводской номер: КЗ0104414 Количество на модель: 3
КЗ0104414
3
8

Номер детали на чертеже:

8

Планка

Заводской номер: КЗ0104415 Количество на модель: 1
КЗ0104415
1
9

Номер детали на чертеже:

9

Ось

Заводской номер: КЗ0104607 Количество на модель: 1
КЗ0104607
1
10

Номер детали на чертеже:

10

Болт М6-6eх55-7798

Заводской номер: БолтМ6-6eх55-7798 Количество на модель: 6
БолтМ6-6eх55-7798
6
11

Номер детали на чертеже:

11

Винт

Заводской номер: ВинтВ.М6-6ех12.58-17473 Количество на модель: 13
ВинтВ.М6-6ех12.58-17473
13
12

Номер детали на чертеже:

12

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 6
ГайкаМ6-6G-5915
6
13

Номер детали на чертеже:

13

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 6
ШайбаC.6.01-11371
6
