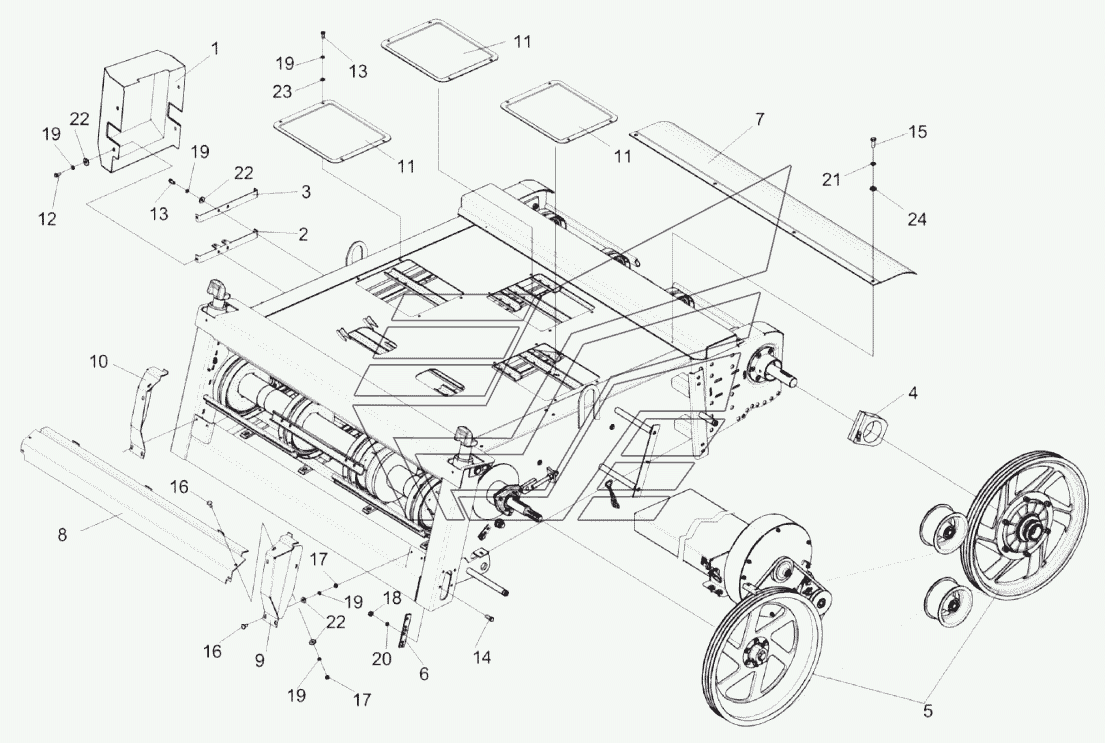

Камера наклонная КЗК-1420-1800010 (лист 2) КЗС-1624-1. Каталог 2017г.

Камера наклонная КЗК-1420-1800010 (лист 1) КЗС-1624-1 Камера наклонная КЗК-1420-1800010 (лист 3) КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Камера наклонная

Заводской номер: КЗК-1420-1800010 Количество на модель: 1
КЗК-1420-1800010
1
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: КЗК-1420-1800040 Количество на модель: 1
КЗК-1420-1800040
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-1420-1800050 Количество на модель: 1
КЗК-1420-1800050
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК-1420-1800050-01 Количество на модель: 1
КЗК-1420-1800050-01
1
4

Номер детали на чертеже:

4

Корпус

Заводской номер: КЗК-1420-1803010-01 Количество на модель: 1
КЗК-1420-1803010-01
1
5

Номер детали на чертеже:

5

Установка привода и вентилятора

Заводской номер: КЗК-1420-1809000 Количество на модель: 1
КЗК-1420-1809000
1
6

Номер детали на чертеже:

6

Ограничитель

Заводской номер: КЗК-1420-1800445 Количество на модель: 2
КЗК-1420-1800445
2
7

Номер детали на чертеже:

7

Крышка

Заводской номер: КЗ1800401А Количество на модель: 1
КЗ1800401А
1
8

Номер детали на чертеже:

8

Ограждение

Заводской номер: КЗК-1420-1800406А Количество на модель: 1
КЗК-1420-1800406А
1
9

Номер детали на чертеже:

9

Ограждение

Заводской номер: КЗК-1420-1800405 Количество на модель: 1
КЗК-1420-1800405
1
10

Номер детали на чертеже:

10

Ограждение

Заводской номер: КЗК-1420-1800405-01 Количество на модель: 1
КЗК-1420-1800405-01
1
11

Номер детали на чертеже:

11

Крышка

Заводской номер: КЗК0100451 Количество на модель: 3
КЗК0100451
3
12

Номер детали на чертеже:

12

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 18
БолтМ8-6eх16-7796
18
13

Номер детали на чертеже:

13

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 24
БолтМ8-6eх20-7796
24
14

Номер детали на чертеже:

14

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6eх25-7796 Количество на модель: 4
БолтМ10-6eх25-7796
4
15

Номер детали на чертеже:

15

Болт М14-6eх35-7796

Заводской номер: БолтМ14-6eх35-7796 Количество на модель: 4
БолтМ14-6eх35-7796
4
16

Номер детали на чертеже:

16

Болт М8-6gх20-7802

Заводской номер: БолтМ8-6gх20-7802 Количество на модель: 32
БолтМ8-6gх20-7802
32
17

Номер детали на чертеже:

17

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 59
ГайкаМ8-6G-5915
59
18

Номер детали на чертеже:

18

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 7
ГайкаМ10-6G-5915
7
19

Номер детали на чертеже:

19

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 87
Шайба8.65Г-6402
87
20

Номер детали на чертеже:

20

Шайба 10.65Г-6402

Заводской номер: Шайба10.65Г-6402 Количество на модель: 7
Шайба10.65Г-6402
7
21

Номер детали на чертеже:

21

Шайба 14Т.65Г-6402

Заводской номер: Шайба14Т.65Г-6402 Количество на модель: 4
Шайба14Т.65Г-6402
4
22

Номер детали на чертеже:

22

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 73
ШайбаC8.01-6958
73
23

Номер детали на чертеже:

23

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 24
ШайбаC.8.01-11371
24
24

Номер детали на чертеже:

24

Шайба C.14.01-11371

Заводской номер: ШайбаC.14.01-11371 Количество на модель: 4
ШайбаC.14.01-11371
4
Камера наклонная КЗК-1420-1800010 (лист 1) КЗС-1624-1 Камера наклонная КЗК-1420-1800010 (лист 3) КЗС-1624-1
