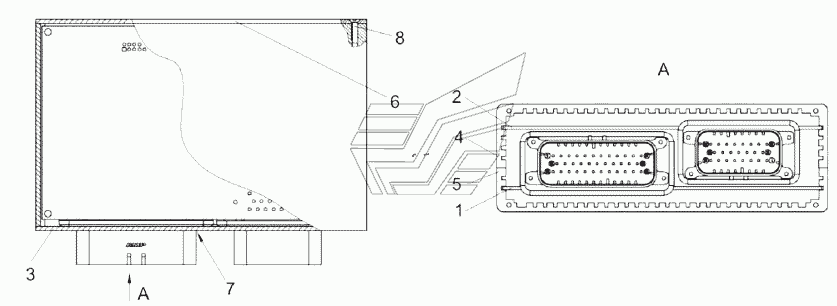

Модуль базовый КЗК-1420-0701300 КЗС-1624-1. Каталог 2014г.

Панель модулей нижняя КЗК-1420-0701170 КЗС-1624-1 Модуль синхронизации КЗК-1420-0701880 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Модуль базовый

Заводской номер: КЗК-1420-0701300 Количество на модель: 1
КЗК-1420-0701300
1
1

Номер детали на чертеже:

1

Плата микроконтроллера

Заводской номер: КЗК-1420-0701310 Количество на модель: 1
КЗК-1420-0701310
1
2

Номер детали на чертеже:

2

Плата управления

Заводской номер: КЗК-1420-0701320 Количество на модель: 1
КЗК-1420-0701320
1
3

Номер детали на чертеже:

3

Пластина передняя

Заводской номер: КЗК-1420-0701024 Количество на модель: 1
КЗК-1420-0701024
1
4

Номер детали на чертеже:

4

Профиль верхний

Заводской номер: КВК0701012 Количество на модель: 1
КВК0701012
1
5

Номер детали на чертеже:

5

Профиль нижний

Заводской номер: КВК0701014 Количество на модель: 1
КВК0701014
1
6

Номер детали на чертеже:

6

Пластина задняя

Заводской номер: КВК0701023 Количество на модель: 1
КВК0701023
1
7

Номер детали на чертеже:

7

Винт 2-2,5х8-10619

Заводской номер: Винт2-2,5х8-10619 Количество на модель: 8
Винт2-2,5х8-10619
8
8

Номер детали на чертеже:

8

Винт 2-3х12-10619

Заводской номер: Винт2-3х12-10619 Количество на модель: 8
Винт2-3х12-10619
8
