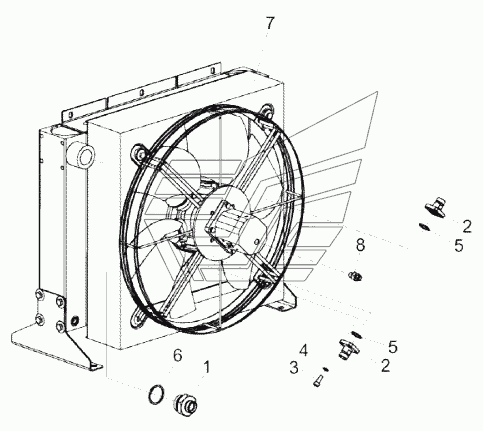

Радиатор масляный КЗК-16-1-0604490 КЗС-1624-1. Каталог 2014г.

Вид отображения:

По ширине экрана

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Кронштейн

Заводской номер: КЗК-16-1-0604405 Количество на модель: 1

КЗК-16-1-0604405

Номер детали на чертеже:

Болт М8-6gx16-7796

Заводской номер: БолтМ8-6gx16-7796 Количество на модель: 4

БолтМ8-6gx16-7796

Номер детали на чертеже:

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 4

Шайба8Т.65Г-6402

Номер детали на чертеже:

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 4

ШайбаС.8.01-11371

Номер детали на чертеже:

Гидроблок

Заводской номер: GB2-01-KZS1624-24V-1K-BY14 Количество на модель: 1

GB2-01-KZS1624-24V-1K-BY14

Номер детали на чертеже:

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 1

АВ20-11/ВО8L

Номер детали на чертеже:

Штуцер

Заводской номер: GE08LREDOMDCF Количество на модель: 1

GE08LREDOMDCF

Номер детали на чертеже:

Штуцер

Заводской номер: GE15LR3/8EDOMDCF Количество на модель: 4

GE15LR3/8EDOMDCF
