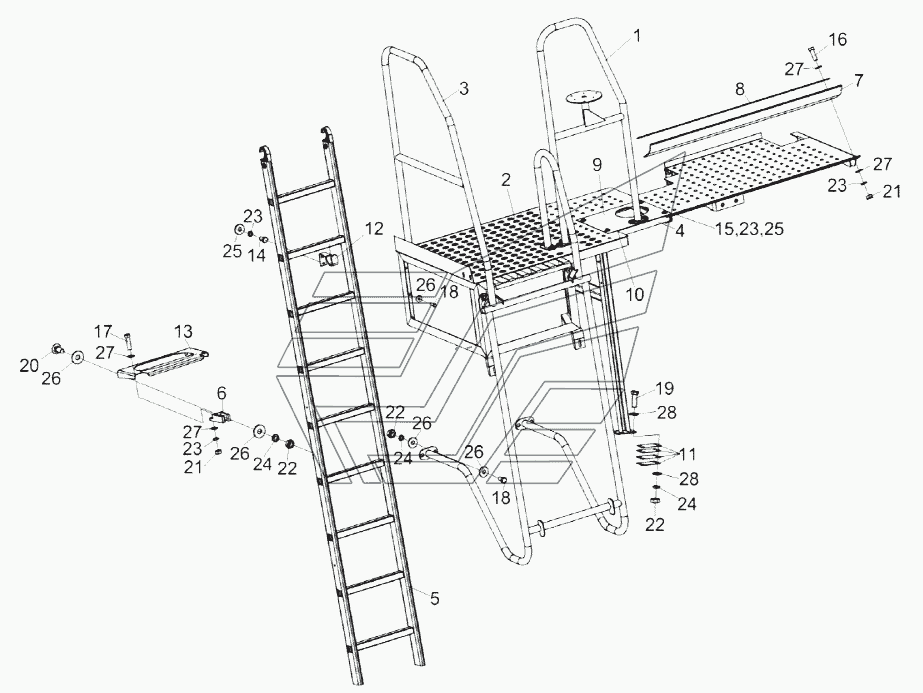

Установка площадки обслуживания моторной установки КЗК-16-1-0131000 КЗС-1624-1. Каталог 2014г.

Щиток КЗК-1420-0128140 КЗС-1624-1 Лестница КЗК-1420-0131830 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка площадки обслуживания моторной установки

Заводской номер: КЗК-16-1-0131000 Количество на модель: 1
КЗК-16-1-0131000
1
1

Номер детали на чертеже:

1

Поручень

Заводской номер: КЗК-16-1-0131030 Количество на модель: 1
КЗК-16-1-0131030
1
2

Номер детали на чертеже:

2

Рама

Заводской номер: КЗК-1420-0131010 Количество на модель: 1
КЗК-1420-0131010
1
3

Номер детали на чертеже:

3

Поручень

Заводской номер: КЗК-1420-0131070 Количество на модель: 1
КЗК-1420-0131070
1
4

Номер детали на чертеже:

4

Держатель

Заводской номер: КЗК-1420-0131090 Количество на модель: 1
КЗК-1420-0131090
1
5

Номер детали на чертеже:

5

Лестница

Заводской номер: КЗК-1420-0131830 Количество на модель: 1
КЗК-1420-0131830
1
6

Номер детали на чертеже:

6

Опора

Заводской номер: КЗК-1420-0131004 Количество на модель: 2
КЗК-1420-0131004
2
7

Номер детали на чертеже:

7

Пластина

Заводской номер: КЗК-1420-0131005 Количество на модель: 1
КЗК-1420-0131005
1
8

Номер детали на чертеже:

8

Пластина

Заводской номер: КЗК-1420-0131417 Количество на модель: 1
КЗК-1420-0131417
1
9

Номер детали на чертеже:

9

Пластина

Заводской номер: КЗК-1420-0131464 Количество на модель: 1
КЗК-1420-0131464
1
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: КЗК-1420-0131465 Количество на модель: 6
КЗК-1420-0131465
6
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: КЗК-1420-0131466 Количество на модель: 10
КЗК-1420-0131466
10
12

Номер детали на чертеже:

12

Крючок

Заводской номер: КЗК-1420-0131445 Количество на модель: 2
КЗК-1420-0131445
2
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КЗК-1420-0131446 Количество на модель: 1
КЗК-1420-0131446
1
14

Номер детали на чертеже:

14

Болт М8-6gx16-7796

Заводской номер: БолтМ8-6gx16-7796 Количество на модель: 4
БолтМ8-6gx16-7796
4
15

Номер детали на чертеже:

15

Болт М8-6gx20-7796

Заводской номер: БолтМ8-6gx20-7796 Количество на модель: 5
БолтМ8-6gx20-7796
5
16

Номер детали на чертеже:

16

Болт М8-6gx25-7796

Заводской номер: БолтМ8-6gx25-7796 Количество на модель: 7
БолтМ8-6gx25-7796
7
17

Номер детали на чертеже:

17

Болт М8-6gx30-7796

Заводской номер: БолтМ8-6gx30-7796 Количество на модель: 4
БолтМ8-6gx30-7796
4
18

Номер детали на чертеже:

18

Болт М10-6gx30-7796

Заводской номер: БолтМ10-6gx30-7796 Количество на модель: 32
БолтМ10-6gx30-7796
32
19

Номер детали на чертеже:

19

Болт М10-6gx35-7796

Заводской номер: БолтМ10-6gx35-7796 Количество на модель: 4
БолтМ10-6gx35-7796
4
20

Номер детали на чертеже:

20

Болт М10-6gx25-7802

Заводской номер: БолтМ10-6gx25-7802 Количество на модель: 2
БолтМ10-6gx25-7802
2
21

Номер детали на чертеже:

21

Гайка М8-6g-5915

Заводской номер: ГайкаМ8-6g-5915 Количество на модель: 9
ГайкаМ8-6g-5915
9
22

Номер детали на чертеже:

22

Гайка М10-6g-5915

Заводской номер: ГайкаМ10-6g-5915 Количество на модель: 6
ГайкаМ10-6g-5915
6
23

Номер детали на чертеже:

23

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 20
Шайба8Т.65Г-6402
20
24

Номер детали на чертеже:

24

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 6
Шайба10Т.65Г-6402
6
25

Номер детали на чертеже:

25

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 8
ШайбаC8.01-6958
8
26

Номер детали на чертеже:

26

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 36
ШайбаC10.01-6958
36
27

Номер детали на чертеже:

27

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 17
ШайбаC.8.01-11371
17
28

Номер детали на чертеже:

28

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 8
ШайбаC.10.01-11371
8
