Установка крана отопителя КЗК-8-3-0113070 КЗС-1624-1. Каталог 2014г.

Установка блока испарительно-отопительного КЗК-1420-0113060 КЗС-1624-1 Установка прижима КЗК-8-3-0113100 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

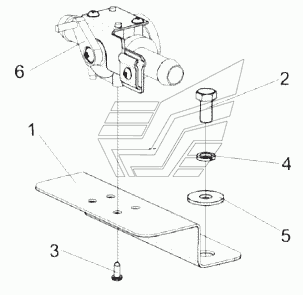

Установка крана отопителя

Заводской номер: КЗК-8-3-0113070 Количество на модель: 1
КЗК-8-3-0113070
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-12-0113421 Количество на модель: 1
КЗК-12-0113421
1
2

Номер детали на чертеже:

2

Болт М8-6gx16-7796

Заводской номер: БолтМ8-6gx16-7796 Количество на модель: 2
БолтМ8-6gx16-7796
2
3

Номер детали на чертеже:

3

Винт 4х10.01-10621

Заводской номер: Винт4х10.01-10621 Количество на модель: 2
Винт4х10.01-10621
2
4

Номер детали на чертеже:

4

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 2
Шайба8Т.65Г-6402
2
5

Номер детали на чертеже:

5

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 2
ШайбаC8.01-6958
2
6

Номер детали на чертеже:

6

Кран отопителя

Заводской номер: 10-100671-10 Количество на модель: 1
10-100671-10
1
