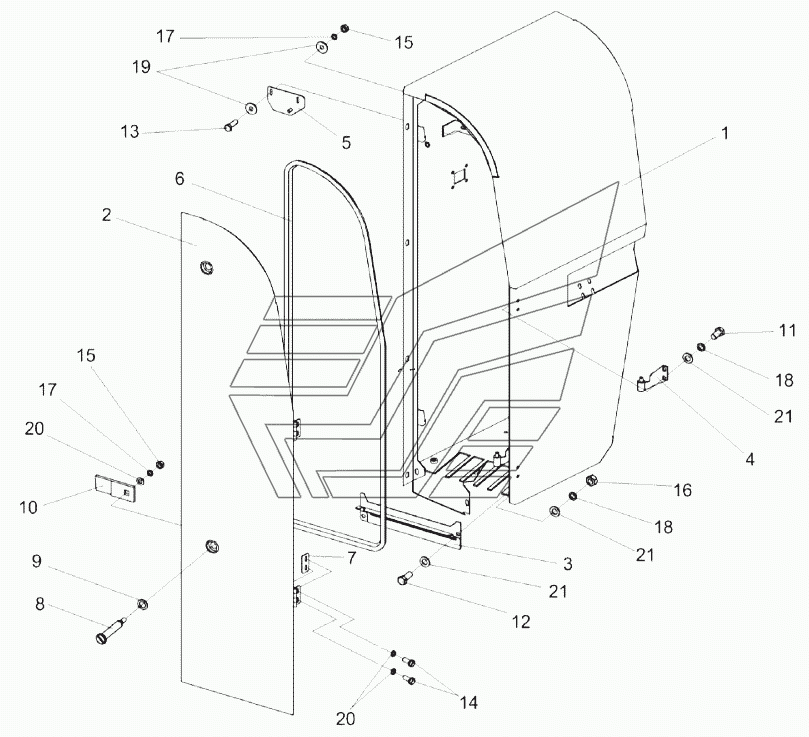

Шкаф электрический КЗК-14-0116010 КЗС-1624-1. Каталог 2014г.

Установка шкафа электрического КЗК-14-0116000 КЗС-1624-1 Установка крыши бункера КЗК-14-0204000Б КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шкаф электрический

Заводской номер: КЗК-14-0116010 Количество на модель: 1
КЗК-14-0116010
1
1

Номер детали на чертеже:

1

Корпус

Заводской номер: КЗК-14-0116020 Количество на модель: 1
КЗК-14-0116020
1
2

Номер детали на чертеже:

2

Дверь

Заводской номер: КЗК-14-0116090 Количество на модель: 1
КЗК-14-0116090
1
3

Номер детали на чертеже:

3

Накладка

Заводской номер: КЗК-14-0116100 Количество на модель: 1
КЗК-14-0116100
1
4

Номер детали на чертеже:

4

Петля

Заводской номер: КЗК-14-0116110 Количество на модель: 2
КЗК-14-0116110
2
5

Номер детали на чертеже:

5

Пластина

Заводской номер: КЗК-14-0116120 Количество на модель: 1
КЗК-14-0116120
1
6

Номер детали на чертеже:

6

Уплотнение

Заводской номер: КЗК-1624-0129002 Количество на модель: 1
КЗК-1624-0129002
1
7

Номер детали на чертеже:

7

Подкладка

Заводской номер: КЗК-14-0116436 Количество на модель: 2
КЗК-14-0116436
2
8

Номер детали на чертеже:

8

Палец

Заводской номер: КЗК-14-0116602 Количество на модель: 2
КЗК-14-0116602
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: УЭС01000001 Количество на модель: 4
УЭС01000001
4
10

Номер детали на чертеже:

10

Фиксатор

Заводской номер: УЭС01000507-01 Количество на модель: 2
УЭС01000507-01
2
11

Номер детали на чертеже:

11

Болт М8-6gх16-7796

Заводской номер: БолтМ8-6gх16-7796 Количество на модель: 4
БолтМ8-6gх16-7796
4
12

Номер детали на чертеже:

12

Болт М8-6gx20-7796

Заводской номер: БолтМ8-6gx20-7796 Количество на модель: 2
БолтМ8-6gx20-7796
2
13

Номер детали на чертеже:

13

Болт М6-6gx20-7798

Заводской номер: БолтМ6-6gx20-7798 Количество на модель: 2
БолтМ6-6gx20-7798
2
14

Номер детали на чертеже:

14

Винт B.М6-6gx14-17473

Заводской номер: ВинтB.М6-6gx14-17473 Количество на модель: 4
ВинтB.М6-6gx14-17473
4
15

Номер детали на чертеже:

15

Гайка М6-6H-5915

Заводской номер: ГайкаМ6-6H-5915 Количество на модель: 4
ГайкаМ6-6H-5915
4
16

Номер детали на чертеже:

16

Гайка М8-6g-5916

Заводской номер: ГайкаМ8-6g-5916 Количество на модель: 2
ГайкаМ8-6g-5916
2
17

Номер детали на чертеже:

17

Шайба 6.65Г-6402

Заводской номер: Шайба6.65Г-6402 Количество на модель: 4
Шайба6.65Г-6402
4
18

Номер детали на чертеже:

18

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 6
Шайба8.65Г-6402
6
19

Номер детали на чертеже:

19

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 4
ШайбаC6.01-6958
4
20

Номер детали на чертеже:

20

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 6
ШайбаC.6.01-11371
6
21

Номер детали на чертеже:

21

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 8
ШайбаC.8.01-11371
8
