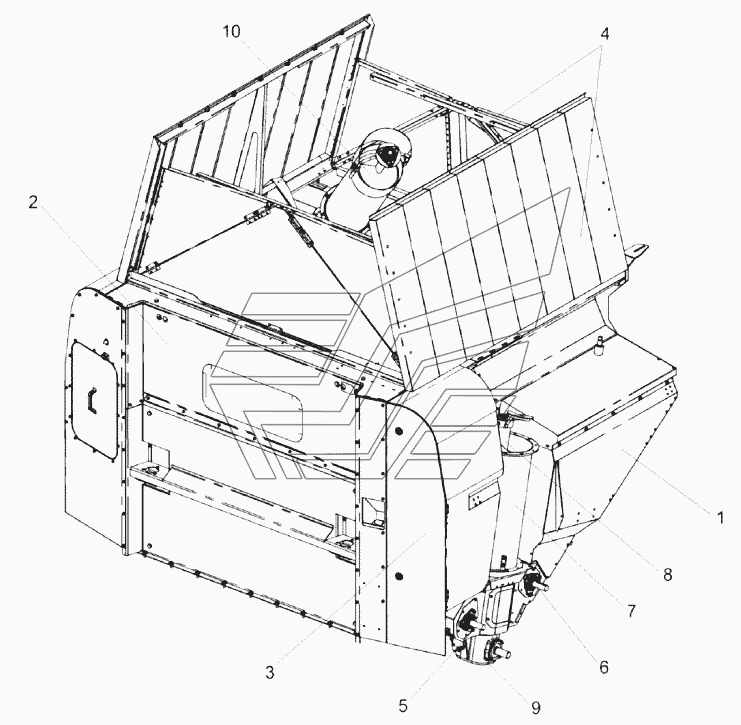

Бункер КЗК-16-1-0203010 КЗС-1624-1. Каталог 2014г.

Установка бункера КЗК-16-1-0203000 КЗС-1624-1 Бункер КЗК-16-1-0203010 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Бункер

Заводской номер: КЗК-16-1-0203010 Количество на модель: 1
КЗК-16-1-0203010
1
1

Номер детали на чертеже:

1

Основание бункера

Заводской номер: КЗК-16-1-0203020 Количество на модель: 1
КЗК-16-1-0203020
1
2

Номер детали на чертеже:

2

Верх бункера

Заводской номер: КЗК-16-1-0203030 Количество на модель: 1
КЗК-16-1-0203030
1
3

Номер детали на чертеже:

3

Установка шкафа

Заводской номер: КЗК-14-0116000 Количество на модель: 1
КЗК-14-0116000
1
4

Номер детали на чертеже:

4

Установка крыши бункера

Заводской номер: КЗК-14-0204000Б Количество на модель: 1
КЗК-14-0204000Б
1
5

Номер детали на чертеже:

5

Шнек горизонтальный

Заводской номер: КЗК-14-0206060А Количество на модель: 1
КЗК-14-0206060А
1
6

Номер детали на чертеже:

6

Шнек горизонтальный

Заводской номер: КЗК-14-0206070А Количество на модель: 1
КЗК-14-0206070А
1
7

Номер детали на чертеже:

7

Кожух

Заводской номер: КЗК-14-0206510А Количество на модель: 1
КЗК-14-0206510А
1
8

Номер детали на чертеже:

8

Шнек вертикальный

Заводской номер: КЗК-14-0206650Б Количество на модель: 1
КЗК-14-0206650Б
1
9

Номер детали на чертеже:

9

Редуктор

Заводской номер: КЗК-14-0209000 Количество на модель: 1
КЗК-14-0209000
1
10

Номер детали на чертеже:

10

Шнек загрузки

Заводской номер: КЗК-14-0216000 Количество на модель: 1
КЗК-14-0216000
1
