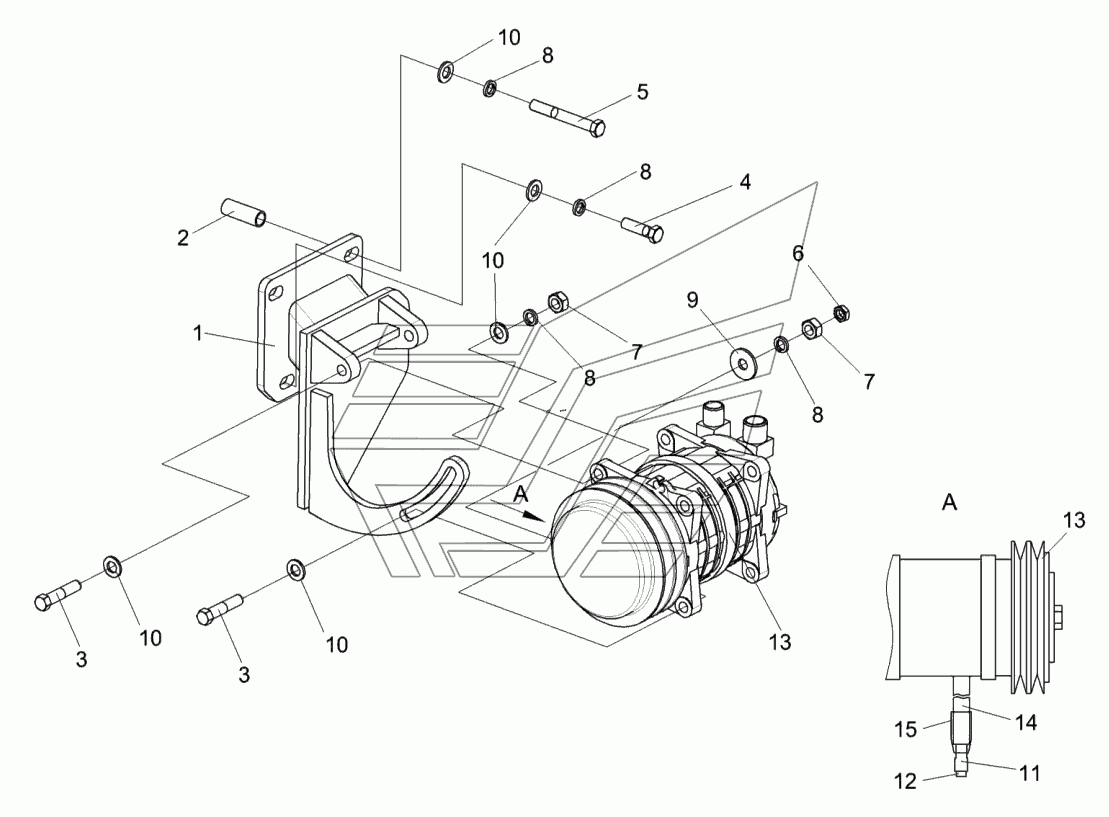

Установка компрессора КЗК-1420-0113030 КЗС-1420 часть 2. Каталог 2014г.

Установка оборудования кондиционера КЗК-1420-0113010 КЗС-1420 часть 2 Установка хомута КЗК-1420-0113070 КЗС-1420 часть 2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка компрессора

Заводской номер: КЗК-1420-0113030 Количество на модель: 1
КЗК-1420-0113030
1

Номер детали на чертеже:

Компрессор

Заводской номер: КВС-1-0150630-01 Количество на модель: 1
КВС-1-0150630-01
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-1420-0113040 Количество на модель: 1
КЗК-1420-0113040
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: КЗК-1420-0113802 Количество на модель: 2
КЗК-1420-0113802
2
3

Номер детали на чертеже:

3

Болт специальный

Заводской номер: КЗК-12-0113601А Количество на модель: 3
КЗК-12-0113601А
3
4

Номер детали на чертеже:

4

Болт М10-6eХ35-7796

Заводской номер: БолтМ10-6eХ35-7796 Количество на модель: 2
БолтМ10-6eХ35-7796
2
5

Номер детали на чертеже:

5

Болт М10-6eХ75-7796

Заводской номер: БолтМ10-6eХ75-7796 Количество на модель: 2
БолтМ10-6eХ75-7796
2
6

Номер детали на чертеже:

6

Гайка М10-6G-2526

Заводской номер: ГайкаМ10-6G-2526 Количество на модель: 1
ГайкаМ10-6G-2526
1
7

Номер детали на чертеже:

7

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 3
ГайкаМ10-6G-5915
3
8

Номер детали на чертеже:

8

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 7
Шайба10Т.65Г-6402
7
9

Номер детали на чертеже:

9

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 1
ШайбаC10.01-6958
1
10

Номер детали на чертеже:

10

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 9
ШайбаC.10.01-11371
9
11

Номер детали на чертеже:

11

Колодка штыревая

Заводской номер: 502601 Количество на модель: 1
502601
1
12

Номер детали на чертеже:

12

Штырь

Заводской номер: 103612 Количество на модель: 1
103612
1
13

Номер детали на чертеже:

13

Компрессор

Заводской номер: 01-001100-00 Количество на модель:
01-001100-00
14

Номер детали на чертеже:

14

Трубка

Заводской номер: Трубка Количество на модель:
Трубка
