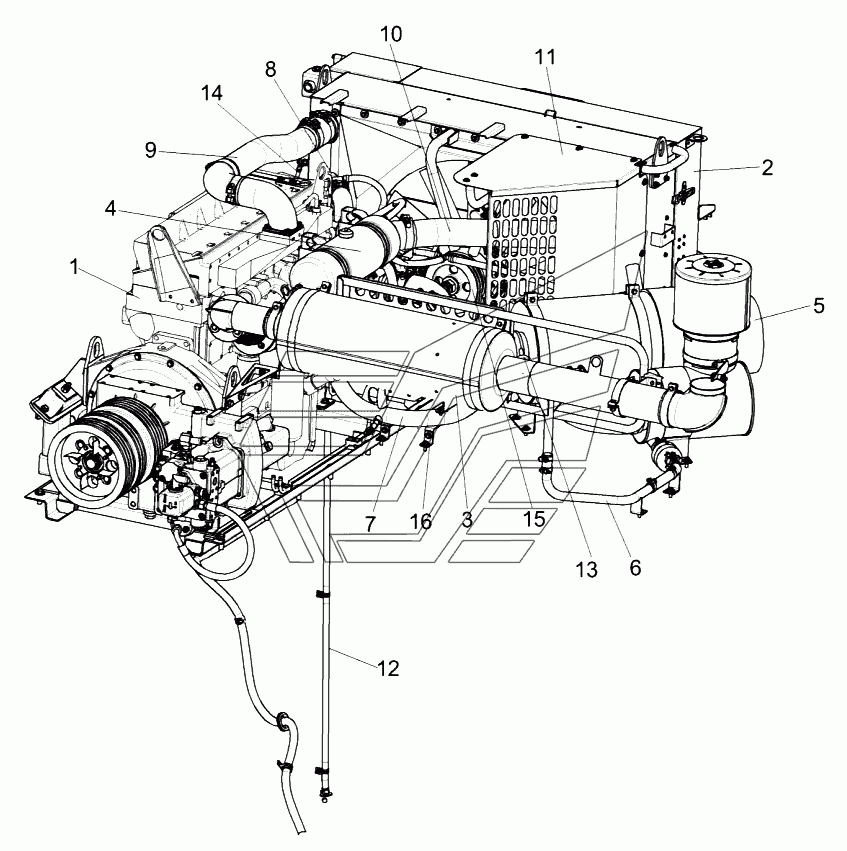

Установка двигателя КЗК-1420-0106000 (лист 1) КЗС-1420 часть 1. Каталог 2014г.

Гидроцилиндр главного привода КЗК-1420-0609500 КЗС-1420 часть 1 Установка двигателя КЗК-1420-0106000 (лист 2) КЗС-1420 часть 1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КЗК-1420-0106000 Количество на модель:
КЗК-1420-0106000
1

Номер детали на чертеже:

1

Двигатель

Заводской номер: КЗК-1420-0106010 Количество на модель: 1
КЗК-1420-0106010
1
2

Номер детали на чертеже:

2

Радиатор

Заводской номер: КЗК-1420-0106040 Количество на модель: 1
КЗК-1420-0106040
1
3

Номер детали на чертеже:

3

Установка глушителя

Заводской номер: КЗК-1420-0106060 Количество на модель: 1
КЗК-1420-0106060
1
4

Номер детали на чертеже:

4

Установка бачка расширительного

Заводской номер: КЗК-1420-0106070 Количество на модель: 1
КЗК-1420-0106070
1
5

Номер детали на чертеже:

5

Установка фильтра воздушного

Заводской номер: КЗК-1420-0106080 Количество на модель: 1
КЗК-1420-0106080
1
6

Номер детали на чертеже:

6

Установка клапана предохранительного

Заводской номер: КЗК-1420-0106310 Количество на модель: 1
КЗК-1420-0106310
1
7

Номер детали на чертеже:

7

Труба водяная нижняя

Заводской номер: КЗК-1420-0106340 Количество на модель: 1
КЗК-1420-0106340
1
8

Номер детали на чертеже:

8

Труба водяная верхняя

Заводской номер: КЗК-1420-0106350 Количество на модель: 1
КЗК-1420-0106350
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: КЗК-1420-0106390 Количество на модель: 1
КЗК-1420-0106390
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: КЗК-1420-0106400 Количество на модель: 1
КЗК-1420-0106400
1
11

Номер детали на чертеже:

11

Установка ограждений

Заводской номер: КЗК-1420-0106430 Количество на модель: 1
КЗК-1420-0106430
1
12

Номер детали на чертеже:

12

Установка сливных рукавов

Заводской номер: КЗК-1420-0106490 Количество на модель: 1
КЗК-1420-0106490
1
13

Номер детали на чертеже:

13

Установка электрооборудования моторной установки

Заводской номер: КЗК-1420-0726000 Количество на модель: 1
КЗК-1420-0726000
1
14

Номер детали на чертеже:

14

Растяжка

Заводской номер: КГС-2-0116360 Количество на модель: 1
КГС-2-0116360
1
15

Номер детали на чертеже:

15

Шкив

Заводской номер: КЗК-1420-0106103 Количество на модель: 1
КЗК-1420-0106103
1
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КЗК-1420-0106435 Количество на модель: 2
КЗК-1420-0106435
2
