Молотилка самоходная КЗК-1420-0100000 КЗС-1420 часть 1. Каталог 2014г.

Комбайн зерноуборочный самоходный КЗК-1420-0000000 КЗС-1420 часть 1 Установка камеры наклонной КЗК-1420-1800000 (лист 1) КЗС-1420 часть 1

Вид отображения:

Детали справа

По ширине экрана

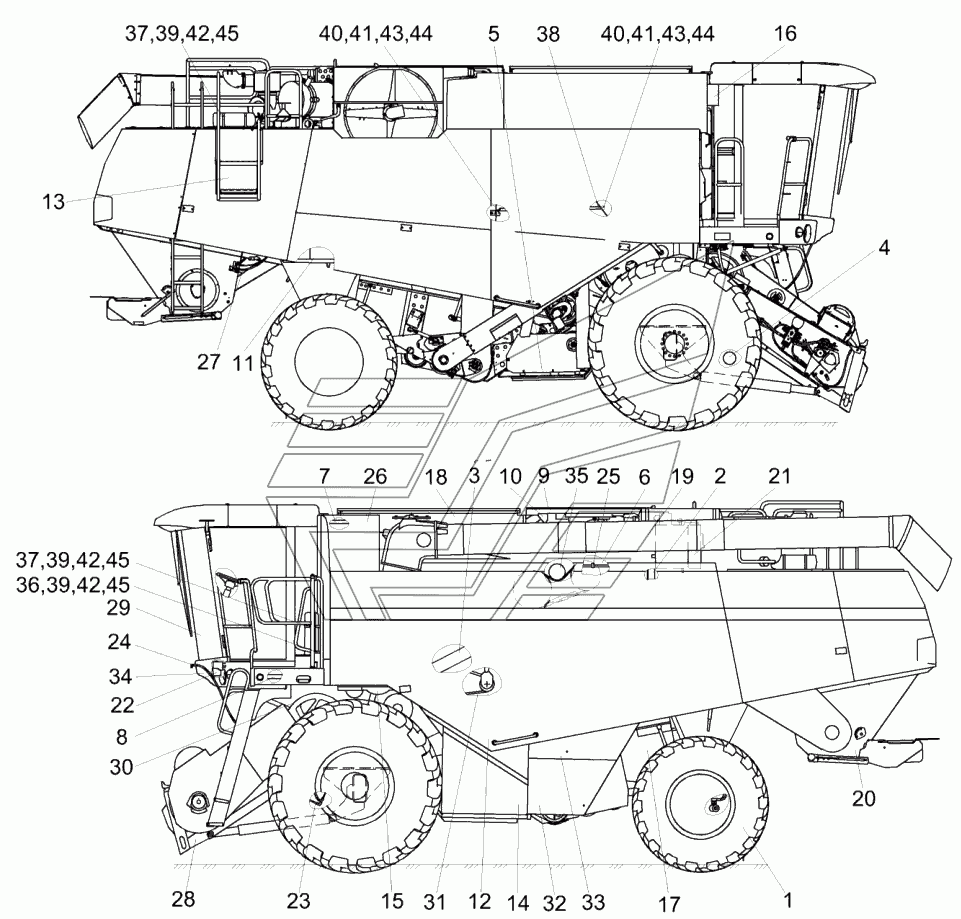

КЗК-1420-0100000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Молотилка самоходная

Заводской номер: КЗК-1420-0100000 Количество на модель: 1

КЗК-1420-0100000

1

1

Номер детали на чертеже:

1

Установка колес

Заводской номер: КЗК-1420-0100040 Количество на модель: 1

КЗК-1420-0100040

1

2

Номер детали на чертеже:

2

Установка ступеньки

Заводской номер: КЗК-1420-0100050 Количество на модель: 1

КЗК-1420-0100050

1

3

Номер детали на чертеже:

3

Установка короба маслопроводов

Заводской номер: КЗК-1420-0100060 Количество на модель: 1

КЗК-1420-0100060

1

4

Номер детали на чертеже:

4

Установка гидромотора

Заводской номер: КЗК-1420-0100070 Количество на модель: 1

КЗК-1420-0100070

1

5

Номер детали на чертеже:

5

Установка ограждения

Заводской номер: КЗК-1420-0100100 Количество на модель: 1

КЗК-1420-0100100

1

6

Номер детали на чертеже:

6

Установка гидронасосов

Заводской номер: КЗК-1420-0100200 Количество на модель: 1

КЗК-1420-0100200

1

7

Номер детали на чертеже:

7

Установка климатическая

Заводской номер: КЗК-1420-0113000 Количество на модель: 1

КЗК-1420-0113000

1

8

Номер детали на чертеже:

8

Установка тормозных трубопроводов

Заводской номер: КЗК-1420-0119100 Количество на модель: 1

КЗК-1420-0119100

1

9

Номер детали на чертеже:

9

Установка крыши моторного отсека

Заводской номер: КЗК-1420-0124000 Количество на модель: 1

КЗК-1420-0124000

1

10

Номер детали на чертеже:

10

Установка рамы опорной

Заводской номер: КЗК-1420-0124070 Количество на модель: 1

КЗК-1420-0124070

1

11

Номер детали на чертеже:

11

Установка топливной системы

Заводской номер: КЗК-1420-0126000 Количество на модель: 1

КЗК-1420-0126000

1

12

Номер детали на чертеже:

12

Установка капотов и ограждений

Заводской номер: КЗК-1420-0128000 Количество на модель: 1

КЗК-1420-0128000

1

13

Номер детали на чертеже:

13

Установка площадки обслуживания моторной установки

Заводской номер: КЗК-1420-0131000 Количество на модель: 1

КЗК-1420-0131000

1

14

Номер детали на чертеже:

14

Установка опор капотов

Заводской номер: КЗК-1420-0132000 Количество на модель: 1

КЗК-1420-0132000

1

15

Номер детали на чертеже:

15

Установка капотов

Заводской номер: КЗК-1420-0132100 Количество на модель: 1

КЗК-1420-0132100

1

16

Номер детали на чертеже:

16

Установка централизованной системы смазки

Заводской номер: КЗК-1420-0185000 Количество на модель: 1

КЗК-1420-0185000

1

17

Номер детали на чертеже:

17

Очистка

Заводской номер: КЗК-1420-0202000 Количество на модель: 1

КЗК-1420-0202000

1

18

Номер детали на чертеже:

18

Установка бункера

Заводской номер: КЗК-1420-0203000 Количество на модель: 1

КЗК-1420-0203000

1

19

Номер детали на чертеже:

19

Установка системы выгрузки

Заводской номер: КЗК-1420-0206000 Количество на модель: 1

КЗК-1420-0206000

1

20

Номер детали на чертеже:

20

Установка соломоизмельчителя

Заводской номер: КЗК-1420-0290500 Количество на модель: 1

КЗК-1420-0290500

1

21

Номер детали на чертеже:

21

Гидросистема привода ходовой части комбайна КЗС-1420

Заводской номер: КЗК-1420-0601000 Количество на модель: 1

КЗК-1420-0601000

1

22

Номер детали на чертеже:

22

Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1420

Заводской номер: КЗК-1420-0602000 Количество на модель: 1

КЗК-1420-0602000

1

23

Номер детали на чертеже:

23

Гидросистема привода стояночного тормоза комбайна КЗС-1420

Заводской номер: КЗК-1420-0606000 Количество на модель: 1

КЗК-1420-0606000

1

24

Номер детали на чертеже:

24

Гидросистема привода мотовила комбайна КЗС-1420

Заводской номер: КЗК-1420-0608000 Количество на модель: 1

КЗК-1420-0608000

1

25

Номер детали на чертеже:

25

Гидросистема низкого давления комбайна КЗС-1420

Заводской номер: КЗК-1420-0609000 Количество на модель: 1

КЗК-1420-0609000

1

26

Номер детали на чертеже:

26

Установка электрооборудования молотилки

Заводской номер: КЗК-1420-0721000 Количество на модель: 1

КЗК-1420-0721000

1

27

Номер детали на чертеже:

27

Пневмосистема КЗС-1420

Заводской номер: КЗК-1420-0800000 Количество на модель: 1

КЗК-1420-0800000

1

28

Номер детали на чертеже:

28

Установка камеры наклонной

Заводской номер: КЗК-1420-1800000 Количество на модель: 1

КЗК-1420-1800000

1

29

Номер детали на чертеже:

29

Установка кабины

Заводской номер: КЗК-14-0120000 Количество на модель: 1

КЗК-14-0120000

1

30

Номер детали на чертеже:

30

Установка привода наклонной камеры

Заводской номер: КЗК-14-0125000А Количество на модель: 1

КЗК-14-0125000А

1

31

Номер детали на чертеже:

31

Установка привода гидронасоса мотовила

Заводской номер: КЗК-14-0127000А Количество на модель: 1

КЗК-14-0127000А

1

32

Номер детали на чертеже:

32

Установка ящика аккумуляторного

Заводской номер: КЗК-14-0129000 Количество на модель: 1

КЗК-14-0129000

1

33

Номер детали на чертеже:

33

Установка ящика инструментального

Заводской номер: КЗК-14-0130000 Количество на модель: 1

КЗК-14-0130000

1

34

Номер детали на чертеже:

34

Установка подрамника кабины

Заводской номер: КЗК-14-0133000А Количество на модель: 1

КЗК-14-0133000А

1

35

Номер детали на чертеже:

35

Установка привода выгрузки

Заводской номер: КЗК-14-0221000А Количество на модель: 1

КЗК-14-0221000А

1

36

Номер детали на чертеже:

36

Обод

Заводской номер: КЗР0200250 Количество на модель: 1

КЗР0200250

1

37

Номер детали на чертеже:

37

Хомут

Заводской номер: КЗР0200260 Количество на модель: 3

КЗР0200260

3

38

Номер детали на чертеже:

38

Труба

Заводской номер: КЗК-1420-0100803 Количество на модель: 1

КЗК-1420-0100803

1

39

Номер детали на чертеже:

39

Болт М6-6eХ14-7798

Заводской номер: БолтМ6-6eХ14-7798 Количество на модель: 12

БолтМ6-6eХ14-7798

12

40

Номер детали на чертеже:

40

Болт М8-6eХ25-7796

Заводской номер: БолтМ8-6eХ25-7796 Количество на модель: 2

БолтМ8-6eХ25-7796

2

41

Номер детали на чертеже:

41

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 2

ГайкаМ8-6G-5915

2

42

Номер детали на чертеже:

42

Шайба 6.65Г-6402

Заводской номер: Шайба6.65Г-6402 Количество на модель: 12

Шайба6.65Г-6402

12

43

Номер детали на чертеже:

43

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 2

Шайба8Т.65Г-6402

2

44

Номер детали на чертеже:

44

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 4

ШайбаC8.01-6958

4

45

Номер детали на чертеже:

45

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 12

ШайбаC.6.01-11371

12
