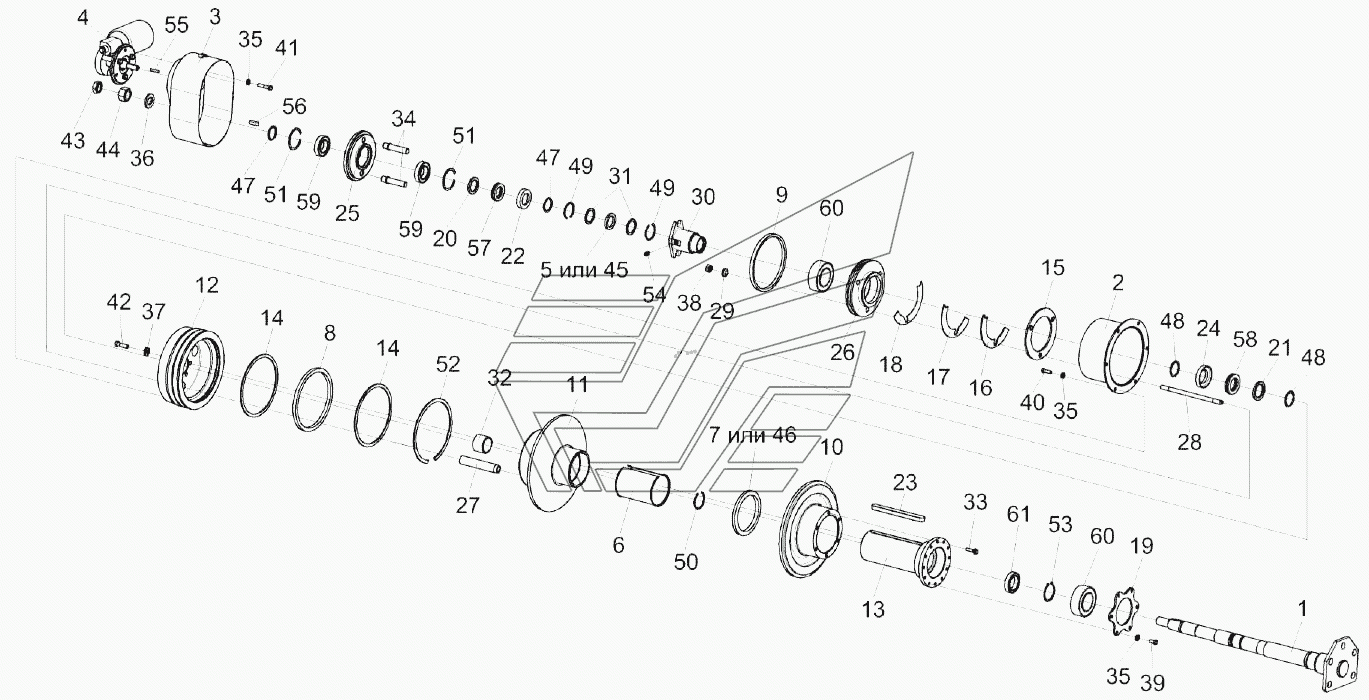

Контрпривод вариатора КЗК-12-0202500В КЗС-1218А-1. Каталог 2018г.

Установка контрпривода вариатора КЗК-12-0202500В КЗС-1218А-1 Приводы КЗК-12-0202690Б и КЗК-12-0202700 КЗС-1218А-1

Вид отображения:

Детали справа

По ширине экрана

КЗК-12-0202500В

1

2

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

26

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

58

59

60

60

60

60

61

61

61

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Контрпривод вариатора

Заводской номер: КЗК-12-0202500В Количество на модель: 1

КЗК-12-0202500В

1

1

Номер детали на чертеже:

1

Ось

Заводской номер: КЗК-12-0202510Г Количество на модель: 1

КЗК-12-0202510Г

1

2

Номер детали на чертеже:

2

Кожух

Заводской номер: КЗК-12-0202520Г Количество на модель: 1

КЗК-12-0202520Г

1

3

Номер детали на чертеже:

3

Привод

Заводской номер: КЗК-12-0202690Б Количество на модель: 1

КЗК-12-0202690Б

1

4

Номер детали на чертеже:

4

Привод

Заводской номер: КЗК-12-0202700 Количество на модель: 1

КЗК-12-0202700

1

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: КЗК-12-0202003 Количество на модель: 1

КЗК-12-0202003

1

6

Номер детали на чертеже:

6

Втулка

Заводской номер: КЗК-12-0202007 Количество на модель: 1

КЗК-12-0202007

1

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: КЗК-12-0202008 Количество на модель: 1

КЗК-12-0202008

1

8

Номер детали на чертеже:

8

Кольцо уплотнительное

Заводской номер: КЗК-12-0202009 Количество на модель: 1

КЗК-12-0202009

1

9

Номер детали на чертеже:

9

Уплотнение

Заводской номер: КЗК-12-0202012 Количество на модель: 1

КЗК-12-0202012

1

10

Номер детали на чертеже:

10

Шкив

Заводской номер: КЗК-12-0202102А Количество на модель: 1

КЗК-12-0202102А

1

10

Номер детали на чертеже:

10

Шкив

Заводской номер: КЗК-12-0202580В Количество на модель: 1

КЗК-12-0202580В

1

11

Номер детали на чертеже:

11

Шкив подвижный

Заводской номер: КЗК-12-0202570Б Количество на модель: 1

КЗК-12-0202570Б

1

11

Номер детали на чертеже:

11

Шкив

Заводской номер: КЗК-12-0202103В Количество на модель: 1

КЗК-12-0202103В

1

12

Номер детали на чертеже:

12

Шкив

Заводской номер: КЗК-12-0202104В Количество на модель: 1

КЗК-12-0202104В

1

13

Номер детали на чертеже:

13

Ступица

Заводской номер: КЗК-12-0202107Д Количество на модель: 1

КЗК-12-0202107Д

1

14

Номер детали на чертеже:

14

Кольцо упорное

Заводской номер: КЗК-12-0202441 Количество на модель: 2

КЗК-12-0202441

2

15

Номер детали на чертеже:

15

Шайба

Заводской номер: КЗК-12-0202443 Количество на модель: 1

КЗК-12-0202443

1

16

Номер детали на чертеже:

16

Прокладка

Заводской номер: КЗК-12-0202444 Количество на модель: 2

КЗК-12-0202444

2

17

Номер детали на чертеже:

17

Прокладка

Заводской номер: КЗК-12-0202444-01 Количество на модель: 2

КЗК-12-0202444-01

2

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: КЗК-12-0202444-02 Количество на модель: 2

КЗК-12-0202444-02

2

19

Номер детали на чертеже:

19

Фланец

Заводской номер: КЗК-12-0202453 Количество на модель: 1

КЗК-12-0202453

1

20

Номер детали на чертеже:

20

Кольцо упорное

Заводской номер: КЗК-12-0202603 Количество на модель: 1

КЗК-12-0202603

1

21

Номер детали на чертеже:

21

Кольцо упорное

Заводской номер: КЗК-12-0202603-02 Количество на модель: 1

КЗК-12-0202603-02

1

22

Номер детали на чертеже:

22

Корпус

Заводской номер: КЗК-12-0202604 Количество на модель: 1

КЗК-12-0202604

1

23

Номер детали на чертеже:

23

Шпонка

Заводской номер: КЗК-12-0202608 Количество на модель: 1

КЗК-12-0202608

1

24

Номер детали на чертеже:

24

Корпус

Заводской номер: КЗК-12-0202621 Количество на модель: 1

КЗК-12-0202621

1

25

Номер детали на чертеже:

25

Колесо

Заводской номер: КЗК-12-0202664 Количество на модель: 1

КЗК-12-0202664

1

25

Номер детали на чертеже:

25

Колесо

Заводской номер: КЗК-12-0202730 Количество на модель: 1

КЗК-12-0202730

1

25

Номер детали на чертеже:

25

Колесо

Заводской номер: КЗК-12-0202720А Количество на модель: 1

КЗК-12-0202720А

1

26

Номер детали на чертеже:

26

Корпус

Заводской номер: КЗК-12-0202560Г Количество на модель: 1

КЗК-12-0202560Г

1

26

Номер детали на чертеже:

26

Корпус

Заводской номер: КЗК-12-0202668А Количество на модель: 1

КЗК-12-0202668А

1

27

Номер детали на чертеже:

27

Втулка

Заводской номер: КЗК-12-0202669 Количество на модель: 3

КЗК-12-0202669

3

28

Номер детали на чертеже:

28

Шпилька

Заводской номер: КЗК-12-0202671 Количество на модель: 3

КЗК-12-0202671

3

29

Номер детали на чертеже:

29

Шайба

Заводской номер: КЗК-12-0202672 Количество на модель: 3

КЗК-12-0202672

3

30

Номер детали на чертеже:

30

Втулка

Заводской номер: КЗК-12-0202673 Количество на модель: 1

КЗК-12-0202673

1

31

Номер детали на чертеже:

31

Кольцо

Заводской номер: КЗК-12-0202805А Количество на модель: 2

КЗК-12-0202805А

2

32

Номер детали на чертеже:

32

Втулка

Заводской номер: КЗК-12-0202806В Количество на модель: 1

КЗК-12-0202806В

1

33

Номер детали на чертеже:

33

Болт

Заводской номер: КЗК0202669-02 Количество на модель: 6

КЗК0202669-02

6

34

Номер детали на чертеже:

34

Палец

Заводской номер: КЗК-10-0202665А Количество на модель: 2

КЗК-10-0202665А

2

35

Номер детали на чертеже:

35

Шайба

Заводской номер: КИЛ0116445 Количество на модель: 15

КИЛ0116445

15

36

Номер детали на чертеже:

36

Шайба

Заводской номер: КЗР0202674А-01 Количество на модель: 1

КЗР0202674А-01

1

37

Номер детали на чертеже:

37

Шайба

Заводской номер: КСН0100665-01 Количество на модель: 6

КСН0100665-01

6

38

Номер детали на чертеже:

38

Гайка

Заводской номер: УЭС0100602 Количество на модель: 3

УЭС0100602

3

39

Номер детали на чертеже:

39

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 6

БолтМ8-6eх16-7796

6

40

Номер детали на чертеже:

40

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 6

БолтМ8-6eх25-7796

6

41

Номер детали на чертеже:

41

Болт М8-6eх40-7798

Заводской номер: БолтМ8-6eх40-7798 Количество на модель: 3

БолтМ8-6eх40-7798

3

42

Номер детали на чертеже:

42

Болт М10-6eх35-7796

Заводской номер: БолтМ10-6eх35-7796 Количество на модель: 6

БолтМ10-6eх35-7796

6

43

Номер детали на чертеже:

43

Гайка М24х2-6g-2526

Заводской номер: ГайкаМ24х2-6g-2526 Количество на модель: 1

ГайкаМ24х2-6g-2526

1

44

Номер детали на чертеже:

44

Гайка М24х2-6g-5915

Заводской номер: ГайкаМ24х2-6g-5915 Количество на модель: 1

ГайкаМ24х2-6g-5915

1

45

Номер детали на чертеже:

45

Кольцо СП-48-34-6-6308

Заводской номер: СП-48-34-6-6308 Количество на модель: 1

СП-48-34-6-6308

1

46

Номер детали на чертеже:

46

Кольцо СП-134-109-9,5-6308

Заводской номер: СП-134-109-9,5-6308 Количество на модель: 1

СП-134-109-9,5-6308

1

47

Номер детали на чертеже:

47

Кольцо В35-13940

Заводской номер: В35-13940 Количество на модель: 2

В35-13940

2

48

Номер детали на чертеже:

48

Кольцо

Заводской номер: В40-13940 Количество на модель: 2

В40-13940

2

49

Номер детали на чертеже:

49

Кольцо В48-13941

Заводской номер: В48-13941 Количество на модель: 2

В48-13941

2

50

Номер детали на чертеже:

50

Кольцо В50-13941

Заводской номер: В50-13941 Количество на модель: 1

В50-13941

1

51

Номер детали на чертеже:

51

Кольцо

Заводской номер: В62-13941 Количество на модель: 2

В62-13941

2

52

Номер детали на чертеже:

52

Кольцо

Заводской номер: В190-13941 Количество на модель: 1

В190-13941

1

53

Номер детали на чертеже:

53

Кольцо В50-13942

Заводской номер: В50-13942 Количество на модель: 1

В50-13942

1

54

Номер детали на чертеже:

54

Масленка 1.2-19853

Заводской номер: Масленка1.2-19853 Количество на модель: 1

Масленка1.2-19853

1

55

Номер детали на чертеже:

55

Шпонка 5х5х32-23360

Заводской номер: Шпонка5х5х32-23360 Количество на модель: 1

Шпонка5х5х32-23360

1

56

Номер детали на чертеже:

56

Шпонка 10х8х32-23360

Заводской номер: Шпонка10х8х32-23360 Количество на модель: 1

Шпонка10х8х32-23360

1

57

Номер детали на чертеже:

57

Подшипник

Заводской номер: 8107Н-7872 Количество на модель: 1

8107Н-7872

1

58

Номер детали на чертеже:

58

Подшипник 51108

Заводской номер: 51108 Количество на модель: 1

51108

1

016817

8108 (51108) 8108

Код: 016817

Артикул: 8108 (51108), 8108

Производитель:

58

Номер детали на чертеже:

58

Подшипник

Заводской номер: 8108Н-7872 Количество на модель: 1

8108Н-7872

1

59

Номер детали на чертеже:

59

Подшипник

Заводской номер: 180107-8882 Количество на модель: 2

180107-8882

2

131378

180107 (6007-2RS) 180107

Код: 131378

Артикул: 180107 (6007-2RS), 180107

Производитель:

60

Номер детали на чертеже:

60

Подшипник

Заводской номер: 3210A-2RS1 Количество на модель: 1

3210A-2RS1

1

60

Номер детали на чертеже:

60

Подшипник

Заводской номер: 3210B-2RSRTNG Количество на модель: 1

3210B-2RSRTNG

1

60

Номер детали на чертеже:

60

Подшипник

Заводской номер: 5210EEG15 Количество на модель: 1

5210EEG15

1

60

Номер детали на чертеже:

60

Подшипник

Заводской номер: 5210SCLLD/2AS Количество на модель: 1

5210SCLLD/2AS

1

61

Номер детали на чертеже:

61

Подшипник 61908-2RS1

Заводской номер: 61908-2RS1 Количество на модель: 1

61908-2RS1

1

61

Номер детали на чертеже:

61

Подшипник

Заводской номер: 6908DDUCM Количество на модель: 1

6908DDUCM

1

61

Номер детали на чертеже:

61

Подшипник

Заводской номер: 6908LLU/5K Количество на модель: 1

6908LLU/5K

1
